ANLEITUNG: IN-3000 Cod: DYN26.04
Datum: 16/01/2014 Stand: 04
2 EINBAUMÖGLICHKEITEN. AUSTAUSCHBARKEIT MIT IN-
2000.
Der für eine gute
Sperrfangvorrichtungs-Zuggriff: Das Auslösegestänge betätigt die Fangvorrichtung
vom Zapfen des

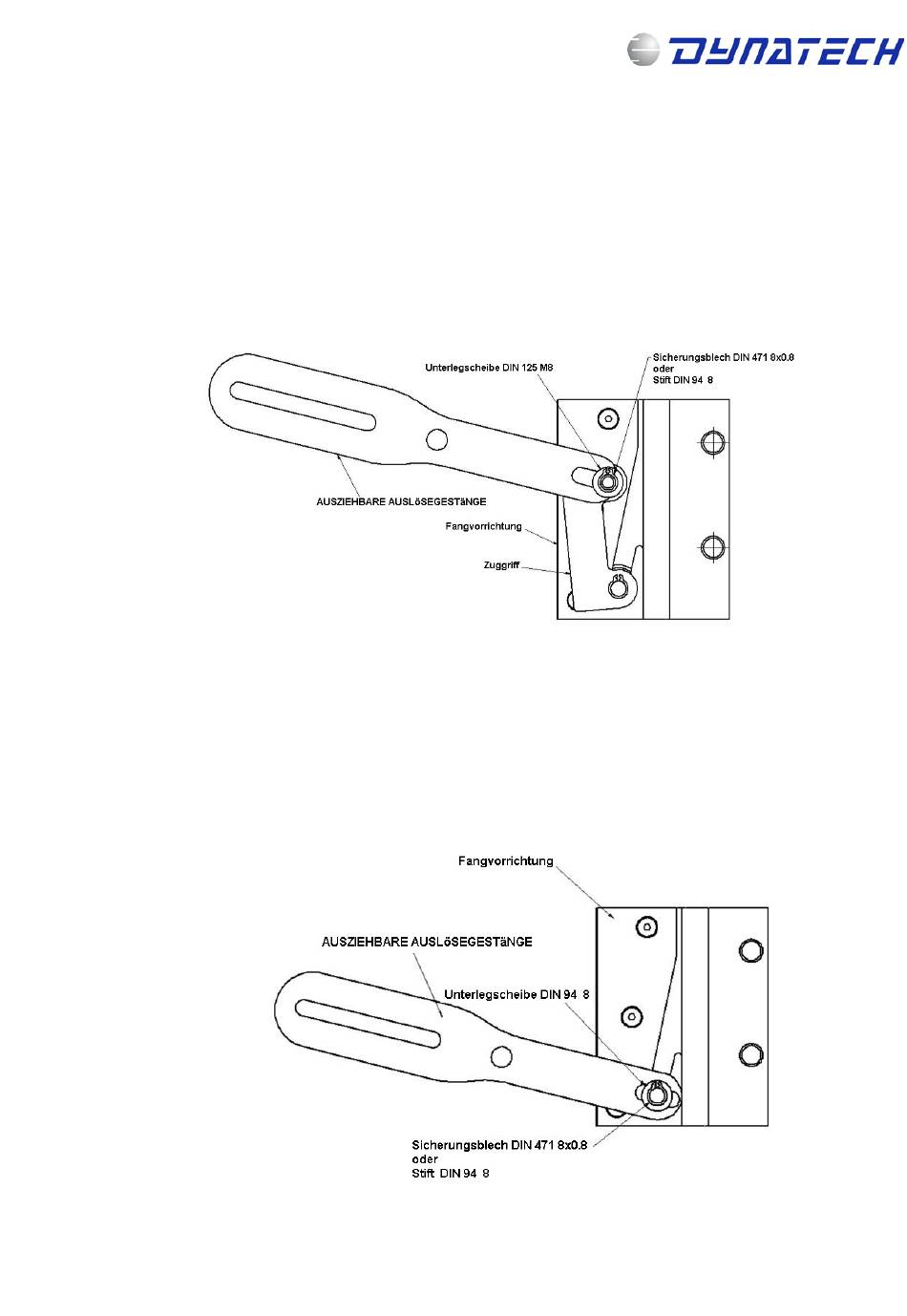

Auslösegestänges T-1. Die nachfolgende Abbildung zeigt das Prinzip des besagten
Einbaus:
Als zusätzliche Option für Hersteller, die ihr eigenes Auslösegestänge verwenden,
bietet sich die Möglichkeit,
Auslösegestänge betätigt die Fangvorrichtung direkt von der Rolle aus. In diesem Fall
wird die Fangvorrichtung ohne Zuggriff geliefert. Das Auslösegestänge T-1 von
Dynatech kann nicht mit dieser Anordnung verwendet werden; der Rahmenhersteller
wird sein eigenes Auslösegestänge verwenden.
Funktion der
Zuggriffs aus. Dieser
die IN-3000
IN-3000 optimale
Einbau erlaubt
ohne Zuggriff
Einbau erfolgt mit
den Einsatz des
einzusetzen: Das
