Siko MA90 Benutzerinformation
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Benutzerinformation
MA90

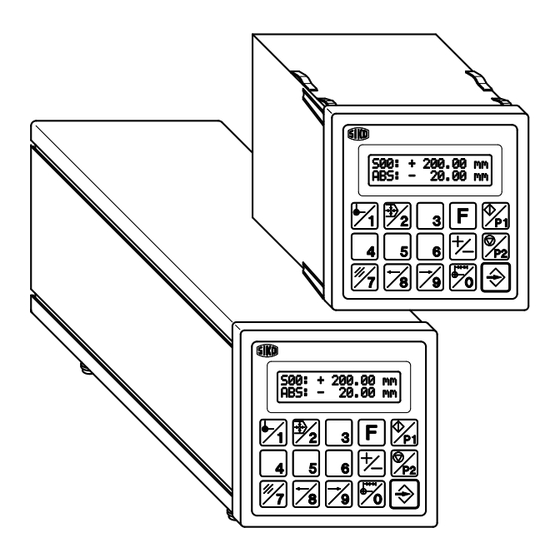

Einachspositioniersteuerung
TG
DEUTSCH
1. Gewährleistungshinweise
•
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
•
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
•
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
•
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
MA90-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Die Anzeige muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
MA90
Datum 12.11.2008
EG
Varianten-Nr.
Geräte-Typ
ratur geschützt werden.
Achtung! Systeminfo für absolute Magnetband-
anzeige! Beachten Sie bei der Montage eines
Sensors oder des Magnetbandes den im Kapitel
4 (Sensorabgleich) angegebenen notwendigen
Abgleichweg und die richtige Ausrichtung beider
Systemkomponenten zueinander.
Einbaugehäuse EG
•
Gerät in Schalttafelausschnitt (1) schieben bis die
Panel-Clips (2) das Gehäuse lose halten.
•
Die seitliche Zentrierung (3) leicht andrücken und
das Gehäuse in den Ausschnitt (1) schieben bis
die Panel-Clips (2) vollständig einrasten.
Abb. 1: Einbau
Tischgehäuse TG
Zum Anschrauben des Gerätes können die Gummi-
füße entfernt werden.
Achtung! Die max. Einschraubtiefe von 6,5mm
muss unbedingt beachtet werden!
4. Elektrischer Anschluss
•
Verdrahtungsarbeiten dürfen nur spannungslos
erfolgen!
•
Litzen sind mit Aderendhülsen zu versehen.
•
Vor dem Einschalten sind alle Leitungsanschlüsse
und Steckverbindungen zu überprüfen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüsse
geschützt. Der Einsatzort ist aber so zu wählen,
daß induktive oder kapazitive Störungen nicht
auf die Anzeige oder deren Anschlussleitungen
einwirken können! Durch geeignete Kabelfüh-
rung und Verdrahtung können Störeinflüsse (z.B.
von Schaltnetzteilen, Motoren, getakteten Reg-
lern oder Schützen) vermindert werden.
Erforderliche Maßnahmen
•
Nur geschirmtes Kabel verwenden. Den Kabel-
Art.Nr. 79013
Änd. Stand 420/08
1
Inhaltsverzeichnis
Verwandte Anleitungen für Siko MA90
Inhaltszusammenfassung für Siko MA90
- Seite 1 Achtung! Die max. Einschraubtiefe von 6,5mm Angaben auf dem Typenschild als Bedingung. muss unbedingt beachtet werden! • Garantieansprüche gelten nur für Produkte der Firma SIKO GmbH. Bei dem Einsatz in Verbindung 4. Elektrischer Anschluss mit Fremdprodukten besteht für das Gesamtsystem • Verdrahtungsarbeiten dürfen nur spannungslos kein Garantieanspruch.
- Seite 2 Abb. 2: Beispiel einer Gerätebestückung / Anschlussbelegung Einbaugehäuse EG Karten-Nummer Die Geräteausstattung ist auf dem Belegungsschild vermerkt (siehe Abb.2). Beispiel: MA90 bestückt mit Karte 1 : I/O (NPN) Karte 3 : PP/OC Netzteilkarte mit Schnittstelle nach RS485 4.1 Netzteilkarte (EG)
- Seite 3 N.C. 4.3 Anschluss Tischgehäuse TG Option I/O-Karte (15-pol. D-SUB-Stift) Optionskarte Inkr. + SSI Spannungsversorgung Belegung 230V OUT1 OUT2 Karte 3 RFS/CAL OUT3 OUT4 RS... Karte 1 Ansichtseite = Steckseite N.C. I/O-Optionskarte Schnittstelle MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08...
- Seite 4 In der PNP Konfiguration muss über die Klemme Nach Einschalten der Betriebsspannung wird im 10 eine Betriebsspannung angelegt werden, der Display die aktuelle Softwareversion angezeigt. Masseanschluss erfogt über Klemme 5. Anschließend kann die Anzeige anwendungsspe- zifisch programmiert werden. MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08...
- Seite 5 Para- meter - Numerische Ziffer 8 ohne Funktion - Linksslauf bei Positionier- handbetrieb (Tippbetrieb) Voraussetzung: Im Program- miermodus "I/O" (I/O-Karte) muss der Menüpunkt "HAND POS." mit der Auswahl "EIN" programmiert sein. MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08...
-
Seite 6: Displaybeschreibung
A N Z . P . U M . : 1 0 0 0 (z.B. Positionierung rechtslauf) " < " Schaltausgang 2 aktiv Parameter Anzeige pro Umdrehung Auswahl (z.B. Positionierung linkslauf) Vorzeichen des Messwertes. 7...13 Messwert /Sollwert 15...16 Maßeinheit MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08... - Seite 7 Werte finden Sie auf den folgenden Seiten. DEZ.ST.: Nachkommastelle 0. , 0.0 , 0.00 , 0.000 , 0.0000 8.1 Grundprogrammierung ZÄHLRICH.: Zählrichtung AUF, AB "PROGMODE: MA90" KAL-W: Kalibrierwert, Wert auf den die Anzeige Parameter Beschreibung beim Rücksetzen (Kalibrieren) gesetzt wird. Wertebereich, Auswahl 000000 ...
- Seite 8 00000 ... 59999 chung) OB.GW.1: Absoluter oberer Grenzwert bei Über- EIN, AUS schreiten dieses Wertes fällt der aktive Aktor G-DATA: Rohdaten des Gebers zur Kontrolle ab (auch im Tippbetrieb). 000000 ... +/-999999 NULL: Geberkalibrierung MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08...
- Seite 9 Wertebereich , Auswahl Sollwertvorgabe / Sollwertauswahl UN.GW.1: Absoluter unterer Grenzwert Mit der MA90 können bis zu 99 Sollwerte (S01 ... Unterschreiten dieses Wertes fällt der aktive S99) voreingestellt werden. Durch Betätigen der Aktor ab (auch im Tippbetrieb). 000000 ... +/-999999...
-
Seite 10: Automatische Referenzierung
Positionierung in Positionierung in aktiv Sollwertfenster geber-Signal positiver Richtung negativer Richtung OUT1 OUT2 eine sicher sicher Umdrehung passiv passiv Sollwert Abb. 10: Signaltypen für Referenzierung OUT4 Vorabschaltpunkt ('V.AB.PKT') Positionierung direkt ('DIREKT') mit Umschaltpunkt MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08... -
Seite 11: Befehlsliste Servicebetrieb
Sensorabstand zu hoch, Verbindung unterbro- chen. Abhilfe: Sensormontage überprüfen (Richtiger Sensorabstand über den gesamten Messweg be- achten). Bei inkrementalem System (MLI) nullen. Inkrementalkarte der MA90 Meldung: REF! Abb. 11: Prinzipaufbau Referenzierung Beschreibung: Bei inkrementalem System ist der Istwertspeicher auf "AUS"... - Seite 12 13. Parameterliste Auswahl Eigene Einstellungen Grundprogr. "MA90" DISP.WINKEL -8 ... +7 BAUDRATE 300, 600 ,1200, 2400, 4800, 9600, 19200 0-Taste RESET, KETTM, KEINE SPRACHE DEUTSCH, ENGLISCH P-TASTE 0, 1, 3, 5, 10, 20, 30 REF-EING. (KAL-EING.) AUS, EIN SOLL-DIR. AUS, EIN Magnetband "MLA"...
- Seite 13 DIREKT, SCHL.+, SCHL.-, LAGE UMSCH.PKT 00000 ... 59999 V.AB.PKT. 00000 ... 59999 OB.GW.1 000000 ... +/-999999 UN.GW.1 000000 ... +/-999999 HAND POS. EIN, AUS OUTPUT 4 DAUER, 100...2000ms Sollwert-Speicher-Nr. Sollwert-Speicher-Nr. Sollwert-Speicher-Nr. Sollwert-Speicher-Nr. MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08...
- Seite 14 MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08...
- Seite 28 SIKO GmbH Werk / Factory: Weihermattenweg 2 79256 Buchenbach-Unteribental Postanschrift / Postal address: Postfach 1106 79195 Kirchzarten Telefon/Phone +49 7661 394-0 Telefax/Fax +49 7661 394-388 E-Mail info@siko.de Internet www.siko.de Service support@siko.de MA90 Datum 12.11.2008 Art.Nr. 79013 Änd. Stand 420/08...
