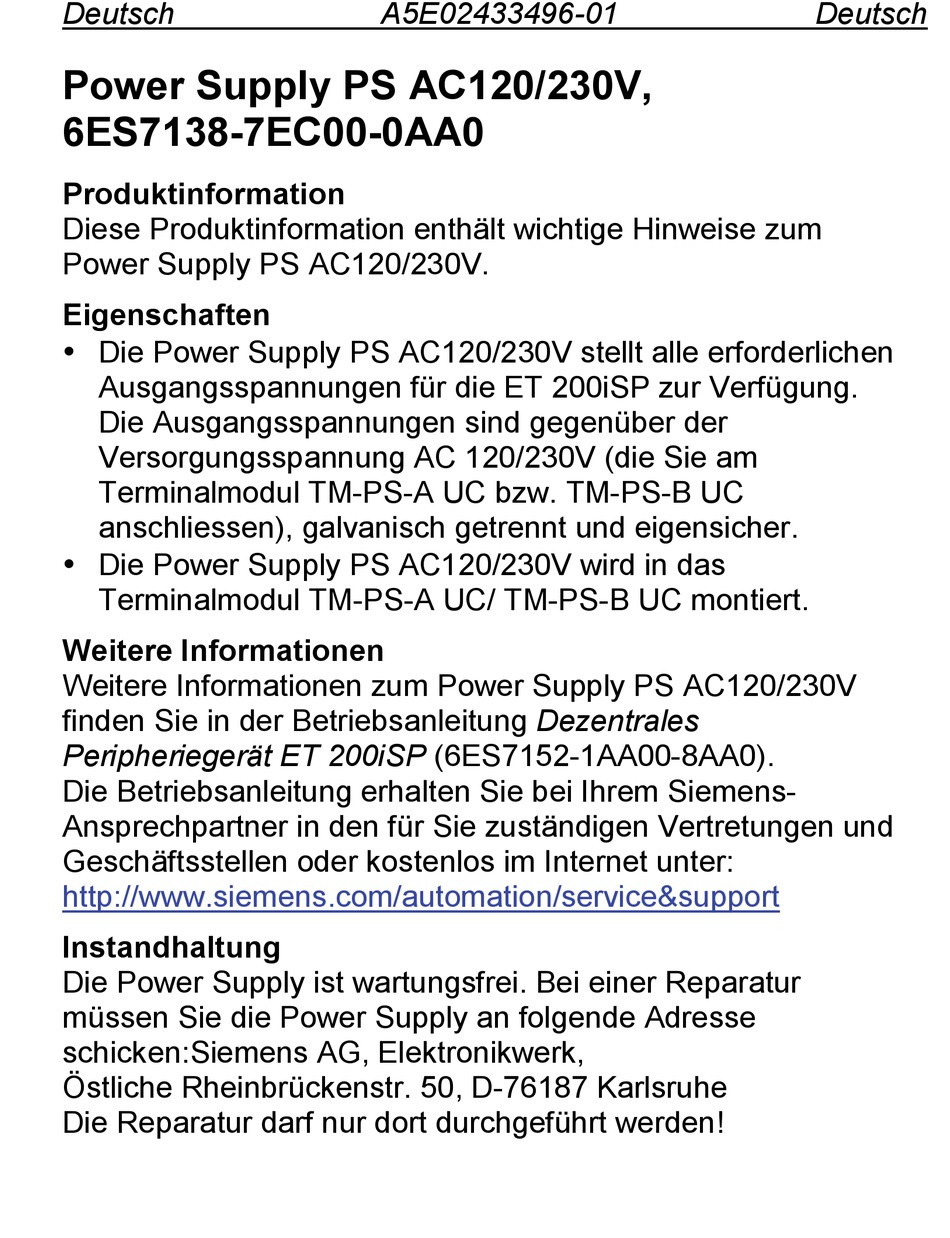

Power Supply PS AC120/230V,
6ES7138-7EC00-0AA0
Produktinformation
Diese Produktinformation enthält wichtige Hinweise zum
Power Supply PS AC120/230V.
Eigenschaften

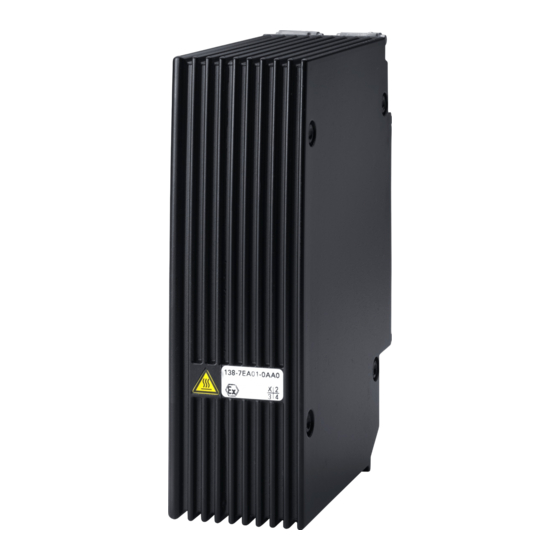

 Die Power Supply PS AC120/230V stellt alle erforderlichen
Ausgangsspannungen für die ET 200iSP zur Verfügung.
Die Ausgangsspannungen sind gegenüber der
Versorgungsspannung AC 120/230V (die Sie am
Terminalmodul TM-PS-A UC bzw. TM-PS-B UC
anschliessen), galvanisch getrennt und eigensicher.
 Die Power Supply PS AC120/230V wird in das
Terminalmodul TM-PS-A UC/ TM-PS-B UC montiert.
Weitere Informationen
Weitere Informationen zum Power Supply PS AC120/230V
finden Sie in der Betriebsanleitung Dezentrales
Peripheriegerät ET 200iSP (6ES7152-1AA00-8AA0).
Die Betriebsanleitung erhalten Sie bei Ihrem Siemens-
Ansprechpartner in den für Sie zuständigen Vertretungen und
Geschäftsstellen oder kostenlos im Internet unter:
http://www.siemens.com/automation/service&support
Instandhaltung
Die Power Supply ist wartungsfrei. Bei einer Reparatur
müssen Sie die Power Supply an folgende Adresse
schicken:Siemens AG, Elektronikwerk,
Östliche Rheinbrückenstr. 50, D-76187 Karlsruhe
Die Reparatur darf nur dort durchgeführt werden!
A5E02433496-01
