Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Übersicht Die 1-phasige ET200SP PS aus der Produktlinie SIMATIC ET200SP ist die leistungsstarke geregelte System-Stromversorgung für automatisierte Maschinen und Anlagen. Neben einem hohen Wirkungsgrad bieten die Netzgeräte ein überragendes Überlastverhalten. Zu den wesentlichen Produktvorteilen gehören: ● 1-phasige Eingangsspannung 120/230 V AC mit automatischer Umschaltung für den Anschluss an nahezu alle 1-phasigen Netze weltweit ●...
Seite 4
Ausgang DC 24 V/10 A Gültigkeit In diesem Handbuch finden Sie Informationen zu folgenden Produkten: ● SIMATIC ET200SP PS DC 24 V/5 A, SIMATIC ET200SP PS DC 24 V/10 A Artikelnummer: 6EP7133-6AB00-0BN0, 6EP7133-6AE00-0BN0 Product-State (PS): 1 SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Sicherheitshinweise Allgemeine Sicherheitshinweise WARNUNG Sachgemäßer Umgang mit den Geräten Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter gefährlicher Spannung. Unsachgemäßer Umgang mit diesen Geräten kann deshalb zu Tod oder schweren Körperverletzungen sowie zu erheblichen Sachschäden führen. Nur entsprechend qualifiziertes Fachpersonal darf an diesem Gerät oder in dessen Nähe arbeiten.
Seite 8
Sicherheitshinweise 1.2 Sicherheitshinweise für explosive Umgebung SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...

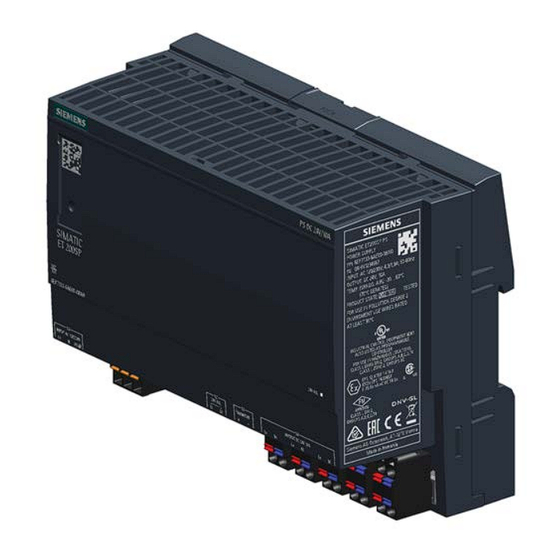

Beschreibung, Geräteaufbau, Maßzeichnung Gerätebeschreibung Die SIMATIC ET200SP PS ist eine primär getaktete Stromversorgung zum Anschluss an ein 1-phasiges Wechselspannungsnetz. Am Ausgang des Gerätes steht eine elektronisch geregelte Gleichspannung zur Verfügung, die über ein Potenziometer eingestellt werden kann. Der Ausgang des Gerätes ist potenzialfrei, leerlauf- und kurzschlussfest. Die LED-Anzeige dient der Signalisierung des Betriebszustandes.
Beschreibung, Geräteaufbau, Maßzeichnung 2.2 Anschlüsse und Klemmenbezeichnung Anschlüsse und Klemmenbezeichnung ① Über die Netzeingangsklemmen kann die Verbindung zur Versorgungsspannung ② hergestellt werden. Die Ausgangsklemmen dienen zum Anschluss der zu versorgenden Lasten (siehe auch Kapitel Installation (Seite 23)). ③ Über die Stromüberwachungsklemme kann der Ausgangsstrom erfasst werden.
Grenzen eingestellt werden, um z. B. Spannungsabfälle auf langen Versorgungsleitungen bis zur Last zu kompensieren. Bild 2-3 Potenziometer Type Werkseinstellung Einstellbereich 6EP7133-6AB00-0BN0 24 V 22,8 - 28 V 6EP7133-6AE00-0BN0 ACHTUNG Thermische Überlastung möglich Bei Einstellung der Ausgangsspannung größer als Nennspannung ist ein Derating des Ausgangsstromes um 4 %/V bzw.
Beschreibung, Geräteaufbau, Maßzeichnung 2.4 Betriebsanzeigen und Signalisierungen Betriebsanzeigen und Signalisierungen 6EP7133-6AB00-0BN0 (24 /5 A) 6EP7133-6AE00-0BN0 (24 V/10 A) Betriebsanzeige LED grün für 24 V O.K. Meldekontakt (13,14) Kontaktbelastbarkeit (potenzialgetrennt): AC 30 V/0,5 A, DC 60 V/0,3 A, DC 30 V/1 A) für 24 V O.K.
Seite 13
Beschreibung, Geräteaufbau, Maßzeichnung 2.4 Betriebsanzeigen und Signalisierungen Signalisierung 6EP7133-6AB00-0BN0 (24 /5 A) 6EP7133-6AE00-0BN0 (24 V/10 A) ⑦ Normalbetrieb, Ausgangsspannung > 20 V ±0,5 V leuchtet grün ④ Meldekontakt Kontakt 13-14 geschlossen ⑦ Überlast - Betrieb oder Versorgungsspannung fehlt ④ Meldekontakt Kontakt 13-14 geöffnet (Ruhestellung)
Beschreibung, Geräteaufbau, Maßzeichnung 2.6 Abmessungen und Gewicht Abmessungen und Gewicht Bild 2-6 Abmessungen und Gewicht 6EP7133-6AB00-BN0 (24 V/5 A) 6EP7133-6AE00-0BN0 (24 V/10 A) Abmessungen (B × H × T) in mm 160 × 117 × 66,5 160 × 117 × 66,5 Gewicht ca.
Seite 16
Beschreibung, Geräteaufbau, Maßzeichnung 2.6 Abmessungen und Gewicht SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Montage/Demontage WARNUNG Gerät in ein Gehäuse oder einen Schaltschrank einbauen Die Stromversorgungen SIMATIC ET200SP PS sind Einbaugeräte. Sie sind in ein Gehäuse oder einen Schaltschrank einzubauen, zu dem nur qualifiziertes Personal Zugang haben darf. Das Gerät ist zur Montage im Schaltschrank auf Normprofilschiene (siehe Kapitel Mechanik (Seite 34)) aufschnappbar.
Seite 18
Montage/Demontage WARNUNG Einsatz in explosionsgefährdeter Umgebung Bei Installation des Gerätes in explosionsgefährdeter Umgebung (Ex II 3G Ex nA nC IIC T4 Gc) ist dieses in einen Verteilerkasten mit Schutzart IP54 oder höher einzubauen. SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Unterhalb und oberhalb des Gerätes soll mindestens ein Freiraum von je 50 mm eingehalten werden (maximale Kabelkanaltiefe 50 mm). Seitlich ist kein Freiraum erforderlich. Ausgangsstrom in Abhängigkeit von Umgebungstemperatur und Einbauhöhe Bild 4-1 6EP7133-6AB00-0BN0: Ausgangsstrom bei Standardeinbaulage Bild 4-2 6EP7133-6AE00-0BN0: Ausgangsstrom bei Standardeinbaulage SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Belastbarkeit der Geräte gegen Vibration und Schock zu rechnen. Insbesondere bei Montage auf vertikal befestigter Normprofilschiene können zusätzliche Maßnahmen, z. B. gegen Verrutschen des Gerätes auf der Normprofilschiene, erforderlich sein. 4.2.1 6EP7133-6AB00-0BN0 Bild 4-3 Einbaulage (2) Hinweis Weitere Einbaulagen sind nicht zulässig! SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Installation WARNUNG Gefahr durch elektrischen Schlag Vor Beginn der Installations- oder Instandhaltungsarbeiten ist der Hauptschalter der Anlage auszuschalten und gegen Wiedereinschalten zu sichern. Bei Nichtbeachtung kann das Berühren spannungsführender Teile Tod oder schwere Körperverletzung zur Folge haben. Netzseitiger Anschluss Die Stromversorgungen SIMATIC ET200SP PS sind ausgelegt zum Anschluss an ein 1-phasiges Wechselspannungsnetz (TN- oder TT-Netz nach IEC 60364-1) mit Nennspannung AC 120/230 V, 50/60 Hz.
Seite 24
5.1 Netzseitiger Anschluss Absicherung SIMATIC ET200SP PS Empfohlene netzseitige Absicherung 6EP7133-6AB00-0BN0 Leitungsschutzschalter (IEC 898) Charakteristik B, 6 A und C, 3 A 6EP7133-6AE00-0BN0 Leitungsschutzschalter (IEC 898) Charakteristik B, 10 A und C, 6 A Der Schutzleiter des Versorgungsnetzes muss an die PE-Klemme angeschlossen werden.
Installation 5.2 Ausgangsseitiger Anschluss Ausgangsseitiger Anschluss Die Stromversorgungen SIMATIC ET200SP PS stellen am Ausgang eine potenzialfreie (= ungeerdete) SELV-Ausgangsspannung (Safety Extra Low Voltage) zur Verfügung. Der Ausgang der Stromversorgung ist leerlauf-, überlast- und kurzschlussfest. Im Überlastfall begrenzt die elektronische Strombegrenzung den Ausgangsstrom auf einen Maximalwert (siehe Kapitel Technische Daten (Seite 27)) Bild 5-2 Anschluss der Ausgangsspannung...
Technische Daten Hinweis Technische Daten gelten bei Eingangsspannungs-Nennwert, Nennlast und 25 °C Umgebungstemperatur wenn nicht anders angegeben. Eingang 6EP7133-6AB00-0BN0 (24 V/5 A) 6EP7133-6AE00-0BN0 (24 V/10 A) Eingang 1-phasig AC 1-phasig AC Spannungsnennwert U 120 - 230 V 120 - 230 V...
Technische Daten 6.2 Ausgang Ausgang 6EP7133-6AB00-0BN0 (24 V/5 A) 6EP7133-6AE00-0BN0 (24 V/10 A) Ausgang geregelte, potenzialfreie Gleichspannung geregelte, potenzialfreie Gleichspannung Spannungsnennwert U 24 V 24 V a nenn Gesamttoleranz, statisch ± statische Netzausregelung, ca.± 0,1 % 0,5 % statische Lastausregelung, ca.±...
Seite 30
Technische Daten 6.2 Ausgang 6EP7133-6AB00-0BN0 (24 V/5 A) 6EP7133-6AE00-0BN0 (24 V/10 A) Dauer der Überlastfähigkeit Über- 100 ms 100 ms strom bei Kurzschluss während Betrieb einmalig einmalig Anmerkung • Parallelschaltbarkeit zur Leistungs- erhöhung Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück...
Seite 31
Technische Daten 6.2 Ausgang Bild 6-4 Ausgangskennlinie 6EP7133-6AE00-0BN0 Das Gerät liefert bis zum Erreichen der Strombegrenzung eine konstante Ausgangsspannung. Bei Überlast wird der Ausgangsstrom begrenzt und die Ausgangsspannung abgesenkt. SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Technische Daten 6.3 Wirkungsgrad Wirkungsgrad 6EP7133-6AB00-0BN0 (24 V/5 A) 6EP7133-6AE00-0BN0 (24 V/10 A) Wirkungsgrad bei U 87 %/88 % 89,5 %/90 % a nenn a nenn AC 120 V/230 V, ca. Verlustleistung bei U 17 W/15 W 27 W/26 W...
SELV-Ausgangsspannung U nach EN 60950-1 Trafo nach EN 61558-2-16 Schutzklasse Klasse I Schutzart (EN 60529) IP20 Ableitstrom, typ. 1 mA Ableitstrom, max. 3,5 mA Prüfspannung siehe Tabelle 7-1 Prüfspannung für 6EP7133-6AB00-0BN0 und 6EP7133-6AE00-0BN0 (Seite 36) SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
PE miteinander verbinden Monitor Prüfung (C) ● Ausgangsklemmen, Meldekontakt und Stromüberwachungsklemme miteinander verbinden und gegen PE messen Tabelle 7- 1 Prüfspannung für 6EP7133-6AB00-0BN0 und 6EP7133-6AE00-0BN0 Prüfzeit Prim ↔ Sek (A) Prim ↔ PE (B) Sek ↔ PE (C) Typtest...
Umgebungsbedingungen 6EP7133-6AB00-0BN0 (24 V/5 A) 6EP7133-6AE00-0BN0 (24 V/10 A) Umgebungstemperatur -30 … 70 °C bei natürlicher Konvektion (Eigenkonvektion) Derating bei ≤ 60 °C: Anmerkung • 85 V AC und 170 V AC: 90 % P a nenn ≥ 100 V AC und ≥ 200 V AC: 100 % P...
Seite 40
Umgebungsbedingungen SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Applikationen Parallelschaltung zur Leistungserhöhung Zur Leistungserhöhung können typgleiche Stromversorgungen direkt galvanisch parallel geschaltet werden. Dabei ist folgendes zu beachten: ● Die an jeder Stromversorgung angeschlossenen Leitungen an den Klemmen "+" und "–" sind bis zu einem gemeinsamen externen Verknüpfungspunkt (Klemmleiste) mit möglichst gleicher Länge und gleichem Leitungsquerschnitt (bzw.
Seite 42
Applikationen 9.1 Parallelschaltung zur Leistungserhöhung ACHTUNG Schutzbeschaltung bei Parallelschaltung von mehr als zwei Stromversorgungen Bei Parallelschaltung von mehr als zwei Stromversorgungen sind zusätzliche Maßnahmen zu treffen, um bei einem sekundären Gerätedefekt hohe rückwärts speisende Ströme zu verhindern. Hierzu ist zwischen jeder "+"-Klemme der Stromversorgung und dem gemein- samen Verknüpfungspunkt eine geeignete Schutzbeschaltung (z.
SIMATIC gleichen Typs in Reihe geschaltet werden. Hinweis Weitere Details siehe Katalog KT 10.1 Kapitel 15 Technische Informationen und Projektierung (siehe (http://w3app.siemens.com/mcms/infocenter/content/de/Seiten/order_form.aspx?nodeKey=k ey_518431&infotype=catalogs)). WARNUNG SELV im Fehlerfall nicht zugesichert Bei der Reihenschaltung zweier Stromversorgungen kann die dauerhaft zulässige SELV- Spannung von maximal DC 60 V gemäß...
Für die Ausführungen mit Einzelkanalmeldung stehen zur Auswertung Funktionsbausteine für SIMATIC S7-1200/1500/300/400 für STEP 7 Classic und TIA Portal kostenfrei zur Verfügung. Weitere Informationen finden Sie unter: Handbuch SITOP Selektivitätsmodule (https://support.industry.siemens.com/cs/ww/de/view/108989004) Bild 9-3 Elektronische Absicherung von 24 V-Verbrauchern mit dem Selektivitätsmodul SITOP PSE200U SIMATIC ET200SP PS...
Applikationen 9.4 Schutz vor kurzzeitigen Spannungseinbrüchen Schutz vor kurzzeitigen Spannungseinbrüchen Bei einem Einbruch der netzseitigen Versorgungsspannung kann die 24 V-Stromversorgung die Ausgangsspannung noch über einen kurzen Zeitraum im ms-Bereich aufrecht erhalten (siehe Kapitel Technische Daten (Seite 27)). In stark von kurzzeitigen Spannungseinbrüchen gekennzeichneten Versorgungsnetzen kann es zur Erhöhung der Versorgungssicherheit sinnvoll sein, diese geräteinterne Netzausfall- überbrückungszeit durch ein zusätzliches Puffermodul SITOP PSE201U zu erhöhen.
Weiterverarbeitung der Statusmeldungen und das sichere Herunterfahren des PCs. Weitere Informationen finden Sie unter: Handbuch DC-USV mit Kondensatoren (https://support.industry.siemens.com/cs/ww/de/ps/18042/man) Überbrückungszeiten bis in den Stundenbereich können mit der DC-USV SITOP UPS1600 und Batteriemodulen SITOP UPS1100 realisiert werden. Das intelligente Batterie- management via Energy Storage Link erkennt automatisch die UPS1100-Energiespeicher, sorgt für optimales temperaturgeführtes Laden und fortlaufende Überwachung.
Seite 47
1500 erleichtern die Einbindung von Betriebs- und Diagnoseinformationen ins STEP 7- Anwenderprogramm. Für die WinCC-Visualisierung stehen vorgefertigte UPS-Faceplates (Bildbausteine) zum kostenlosen Download zur Verfügung. Weitere Informationen finden Sie unter: Handbuch DC-USV SITOP UPS1600/UPS1100 (https://support.industry.siemens.com/cs/ww/de/view/84977415) SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Seite 48
Applikationen 9.5 Schutz vor längeren Netzausfällen SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Umwelt Die Geräte sind RoHS konform. Es werden grundsätzlich nur nicht-silikonausscheidende Materialen verwendet. Entsorgungsrichtlinien Verpackung und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden. Das Produkt selbst darf nicht über den Hausmüll entsorgt werden. SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Seite 50
Umwelt SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
Sie erreichen den Technical Support für alle IA-/DT-Produkte über folgende Kommunikationswege: ● Telefon: + 49 (0) 911 895 7222 ● Internet: Web-Formular für Support Request (http://www.siemens.de/automation/support-request) Technische Dokumentationen im Internet Betriebsanleitungen sowie Handbücher zu SITOP finden Sie im Internet: Betriebsanleitungen/Handbücher (http://www.siemens.de/sitop/manuals)
Seite 52
Service & Support Ansprechpartner Falls Sie noch Fragen zur Nutzung unserer Produkte haben, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Die Adressen finden Sie an folgenden Stellen: ● Im Internet (http://www.automation.siemens.com/partner) ● Industry Mall (http://www.siemens.com/industrymall/de) SIMATIC ET200SP PS Gerätehandbuch, 03.2018, A5E43207434...
