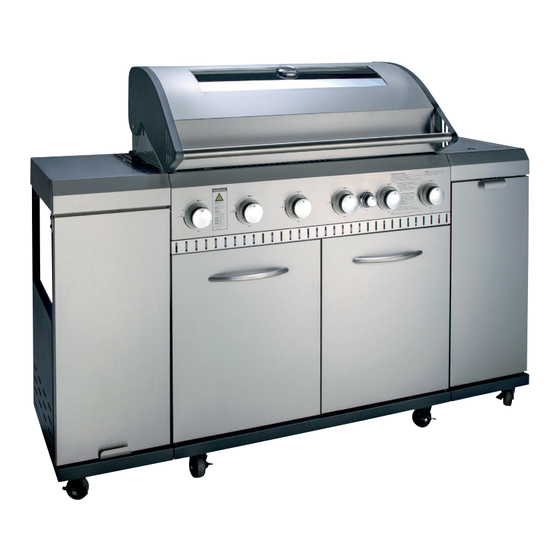

GrillChef 12120 Montage- Und Betriebsanleitung

GrillChef 12120 Montage- Und Betriebsanleitung

Gasgrillküche

Werbung

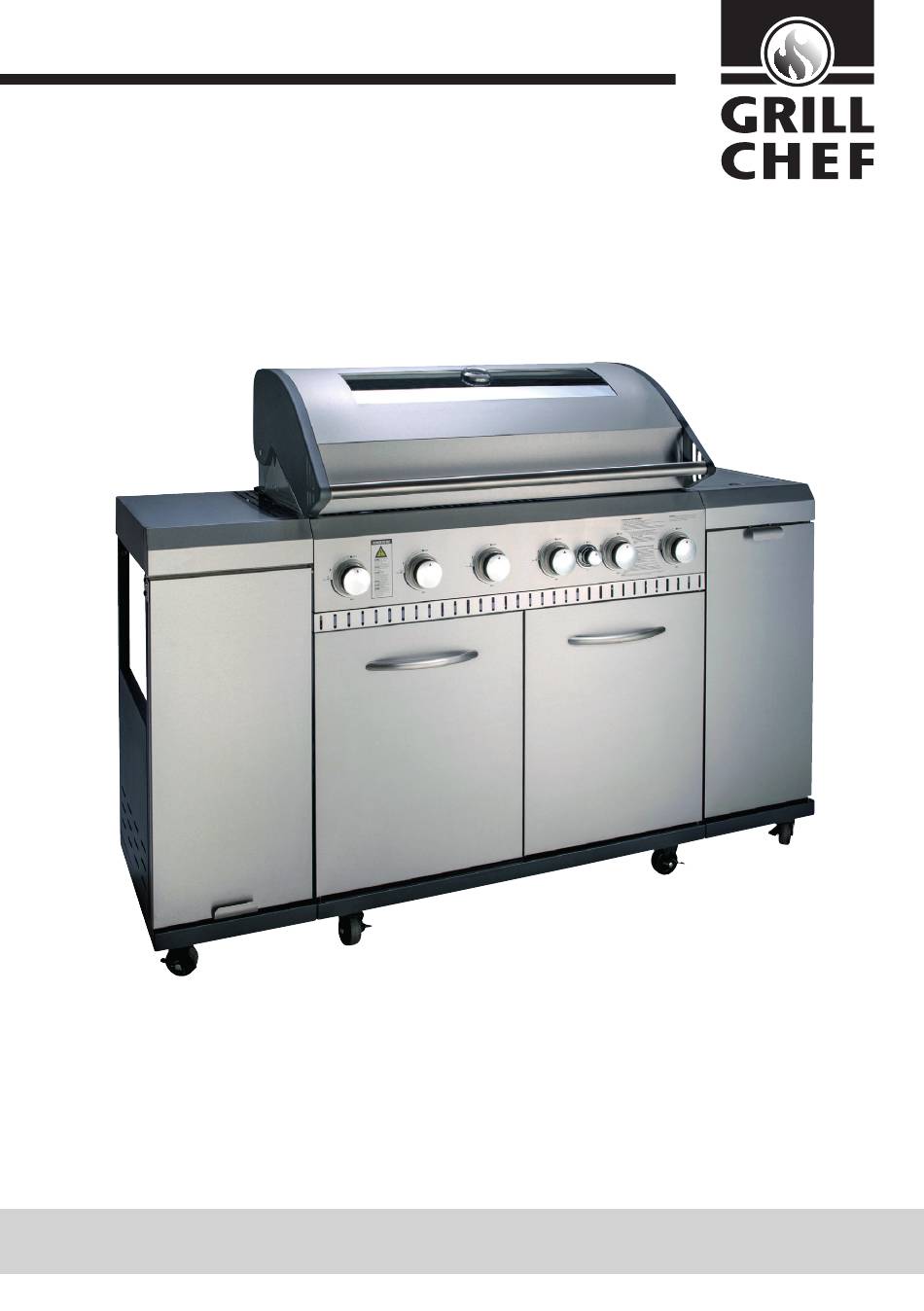

V
:
12120
ersion
de
s
:
#2018
tand
a
:
04/18
usgabe
er
1 DE
Montage- und Betriebsanleitung
Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder
die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben.
Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol-
gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
Diese Anleitung ist Teil des Produkts. Verwahren Sie diese deshalb ständig am Pro-
Gasgrillküche
Vor der Inbetriebnahme lesen!
dukt und übergeben Sie diese an jeden nachfolgenden Benutzer.
12120

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GrillChef 12120

  • Seite 1 12120 ersion #2018 tand 04/18 usgabe Gasgrillküche 1 DE Montage- und Betriebsanleitung Vor der Inbetriebnahme lesen! Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben. Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol- gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
  • Seite 2: Inhaltsverzeichnis

    Bedienung des Timers ..........................31 Gasflasche anschließen und abklemmen ....................32 Gasflasche anschließen ........................32 Bedienung ..............................34 Grill in Betrieb nehmen ........................34 Grill außer Betrieb nehmen ........................35 Reinigung ..............................36 Grill ..............................36 Gassystem ............................36 Wartung ..............................37 Umwelthinweise und Entsorgungsmaßnahmen ..................37 Fehlersuche und Störungsbeseitigung ......................38 2 GRILLCHEF...
  • Seite 3: Technische Daten

    Durchfluss max. 2kg/h Gasschlauch Schlauchleitung (max. 1,5 m) gemäß DIN 4815-2 Zündung Piezo-Zündung Flammenregelung stufenlos 0 bis Max. Düsendurchmesser Hauptbrenner 0,80 mm Seitenbrenner 0,74 mm Zulässige Gasflaschengröße 5 kg: Ø 230mm x 505mm 11 kg: Ø 300mm x 600mm GRILLCHEF...
  • Seite 4: Sicherheitshinweise

    Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. Gefahr ... eine mögliche Gefahr, die Sachschäden zur Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. Achtung Anwendungshinweise Piktogramm Hinweis auf ..eine hilfreiche Funktion oder einen nützlichen Tipp. 4 GRILLCHEF...
  • Seite 5: Gefahr „Heiße Oberflächen Und Teile

    – der Grill sicher auf einer ebenen, ausreichend großen Fläche steht. Er darf während des Betriebs nicht verschoben werden. Schutzmaßnahmen während des Grillens: • Grillhandschuhe tragen (geprüft nach EN 407). • Grill nie unbeaufsichtigt lassen. Insbesondere aufpassen, dass keine Kinder oder Haus- tiere in die Nähe des Grills gelangen. GRILLCHEF...
  • Seite 6: Gefahr „Gas Entzündet Sich Leicht

    Anforderungen bestehen. Bei porösen oder defekten gasführenden Verbindungen darf der Grill nicht in Betrieb genommen werden. Das gilt auch bei z. B. durch Insekten verstopfte Schläuche oder Ar- maturen, da es dabei zu einem gefährlichen Flammenrückschlag kommen kann. 6 GRILLCHEF...
  • Seite 7: Gefahr „Gas Verdrängt Sauerstoff

    Bei längerem Nichtgebrauch Gasflasche abklemmen und ordnungsgemäß lagern: – Gasflaschen-Ventil mit Verschlussmutter und Schutzkappe versehen. – Gasflasche nicht lagern in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden, sowie in deren Nähe. – Gasflaschen – auch leere – immer stehend lagern! GRILLCHEF...
  • Seite 8: Lieferumfang

    Rechtes Stativ (vorne) Gasfalschenhalterung Winkel Bodenplatte Schraubenbeutel Seitenwand (Mitte rechts) Türmagnet Türmagnethalterung, einzeln Laufrolle mit Bremse Gasflaschenwanne Mittlerer Türgriff M6x15 M5x10 M4x12 Ø6x45 Rechte Tür des mittleren Fahrwagens Grillrost Brennerabdeckung Hauptbrenner Einstellglied – Reglerknopf-Ring Seitenbrenner Ø6 Ø15x11 Reglerknopf-Ring Hauptbrenner Frontblende 8 GRILLCHEF...
  • Seite 9: Explosionszeichnung

    Explosionszeichnung GRILLCHEF...
  • Seite 10: Bedienelemente

    G5 G6 Funktion Bei geöffnetem Flaschenventil (G1) und Flammenregler (A & B) strömt Gas durch den Gasschlauch (G7) und das Einstellglied in den Brenner. Über die Flammenregler (A & B) kann die Wärmeleistung für die einzelnen Brenner reguliert werden. 10 GRILLCHEF...
  • Seite 11: Verwendung

    Um solche Verfärbungen (Flugrost) zu vermeiden, empfehlen wir, Ihren Grill mit einer Wetterschutzhaube abzudecken oder in einer Garage etc. aufzubewahren. (Sollten Sie Ihren Gasgrill in einem geschlossenen Raum lagern, ist es sehr wichtig, die Gasflache von dem Gerät zu trennen.) GRILLCHEF...
  • Seite 12: Montage

    Konstruktion gewährleistet. • Halten Sie die vorgegebenen Arbeitsschritte unbedingt in der angegebenen Reihenfolge ein! • Lesen Sie den Text eines Montageschrittes vor der Ausführung komplett durch, da hilfreiche Hinweise manchmal erst nach- folgend aufgeführt sind. 12 GRILLCHEF...
  • Seite 13: Montage Durchführen

    Montage durchführen – Ø6 Ø15x11 M6X15 3PCS – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 GRILLCHEF...
  • Seite 14 M6X15 3PCS – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 M6X15 2PCS – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 14 GRILLCHEF...
  • Seite 15 M6X15 4PCS – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 GRILLCHEF...
  • Seite 16 M6x15 M5x10 M4x12 Ø M6x15 M5x10 – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 16 GRILLCHEF...
  • Seite 17 M6X15 4PCS – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 GRILLCHEF...
  • Seite 18 M6x15 M5x10 – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 18 GRILLCHEF...
  • Seite 19 Die in der Brennereinheit eingeschraubten M6 x 15 Schrauben etwa 5mm herausdrehen, um den Seitentisch an der Seite montieren zu können. Den Seitentisch über die Schraubenköpfe in die er- weiterten Bohrungen nach unten schieben und mit der Brennereinheit ausrichten. GRILLCHEF...
  • Seite 20 – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 – – Ø6x45 M5x10 M4x12 Ø6x45 M6x15 M5x10 Ø6 M4x12 Ø15x11 Ø6 Ø15x11 20 GRILLCHEF...
  • Seite 21 Die in der Brennereinheit eingeschraubten M6 x 15 Schrauben etwa 5mm herausdrehen, um den Seitentisch an der Seite montieren zu können. Den Seitentisch über die Schraubenköpfe in die er- weiterten Bohrungen nach unten schieben und mit der Brennereinheit ausrichten. GRILLCHEF...
  • Seite 22 M6x15 M5x10 – Ø6x45 M6x15 M5x10 M4x12 Ø6x45 M6x15 M5x10 Ø6 M4x12 Ø15x11 22 GRILLCHEF...
  • Seite 23 – Ø15x11 Lösen Sie die Feststellmutter von der Schlauchleitung (9). Stecken Sie das Ende der Schlauchleitung durch die Öffunung in dem Befestigungswinkel (20) und verschrauben Sie anschließend wieder die Mutter auf dem Gewinde der Schlauchleitung (9). GRILLCHEF...
  • Seite 24 Ø6x45 M6x15 M5x10 M4x12 M6x15 M5x10 M4x12 Ø6x 24 GRILLCHEF...
  • Seite 25 – M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 M6x15 M5x10 M4x12 Ø6x45 Ø6 Ø15x11 M4x12 Ø6x45 Ø6 M6x15 M5x10 M4x12 Ø6x45 M6x15 M5x10 GRILLCHEF...
  • Seite 26 Ø M6x15 M5x10 M4x12 26 GRILLCHEF...
  • Seite 27 GRILLCHEF...
  • Seite 28 28 GRILLCHEF...
  • Seite 29 GRILLCHEF...
  • Seite 30 11A 6V – 30 GRILLCHEF...
  • Seite 31: Bedienung Des Timers

    Rückseite an einer metallischen Oberfläche ertönt für 30 Sekunden ein Signalton. angebracht werden. Der Timer kann mit Hilfe des Durch Betätigen einer beliebigen Taste kann der Metallaufstellers an der Rückseite auf eine Fläche gestellt Signalton beendet werden. werden. GRILLCHEF...
  • Seite 32: Gasflasche Anschließen Und Abklemmen

    Materialien oder Stoffen: 2 m oberhalb und 1 m seitlich; Abstand zu schwer entflammbaren Materialien oder Stoffen: mindestens 0,25 m. – der Grill sicher auf einer ebenen, ausreichend großen Fläche steht. Er darf während des Betriebs nicht verschoben werden. 32 GRILLCHEF...
  • Seite 33: Gasflasche Abklemmen

    4. Lagern Sie die Gasflasche ordnungsgemäß: – Gasflaschen-Ventil mit Verschlussmutter und Schutzkappe versehen. – Gasflasche nicht lagern in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden sowie in deren Nähe. – Gasflaschen – auch leere – immer stehend lagern! GRILLCHEF...
  • Seite 34: Bedienung

    12. Wenn das Grillrost aufgeheizt ist, drehen Sie die Flammenregler (B) auf die gewünschte Wärmeleistung (Flammengröße). Wir empfehlen, den Grill nicht nnötig lange mit maximaler Wärmeleistung zu betreiben, da das Gehäuse dadurch sehr heiß wird und beschädigt werden kann. 34 GRILLCHEF...
  • Seite 35: Grill Außer Betrieb Nehmen

    3. Warten Sie, bis alle Teile abgekühlt sind und reinigen Sie dann alle verschmutzten Teile. 4. Schließen Sie den Deckel. 5. Bei längerem Nichtgebrauch: – Klemmen Sie die Gasflasche ab (siehe Kapitel „Gasflasche abklemmen“). – Lagern Sie den Grill an einem trockenen Ort. GRILLCHEF...
  • Seite 36: Reinigung

    Reinigen Sie den Bereich um den Brenner mit besonderer Vorsicht. Gassystem Die Gasaustrittsdüse am Einstellglied (unter der Frontblende) kann bei Bedarf mit einer Nadel gereinigt werden. Alle ande- ren gasführende Teile dürfen nur von einem Fachmann gereinigt werden. Zerlegen Sie auf keinen Fall das Einstellglied! 36 GRILLCHEF...
  • Seite 37: Wartung

    Gefäße aus Metall. Beachten Sie die örtlichen Bestimmungen. Grill Achten Sie auf Sauberkeit im Umgang mit dem Grill. Zur Entsorgung des Grills, zerlegen Sie ihn in seine Einzelteile. Geben Sie Metalle und Kunststoffe in die Wiederverwertung. Beachten Sie die örtlichen Bestimmungen. GRILLCHEF...
  • Seite 38: Fehlersuche Und Störungsbeseitigung

    Verpuffung oder blubberndes Ge- Flammenrückschlag auf Grund von 1. Sofort Flaschenventil schließen (G1 räusch Verstopfungen am Brenner nach rechts drehen) 2. Drei Minuten warten und Grill er- neut in Betrieb nehmen 3. Tritt die Störung erneut auf, Brenner ausbauen und reinigen 38 GRILLCHEF...
  • Seite 39 GRILLCHEF...
  • Seite 40 k a h LANDMANN GmbH & Co. Handels-KG ® Am Binnenfeld 3-5 · D-27711 Osterholz-Scharmbeck Tel.: 04791 - 308 16/59 Mo -Do 8:00 bis 17:00 Uhr, Freitag bis 16:00 Uhr ohz@landmann.de www.landmann.com t  LANDMANN Ltd. ® Unit 6 · Blackstone Road · Stukeley Meadows Huntingdon ·...
