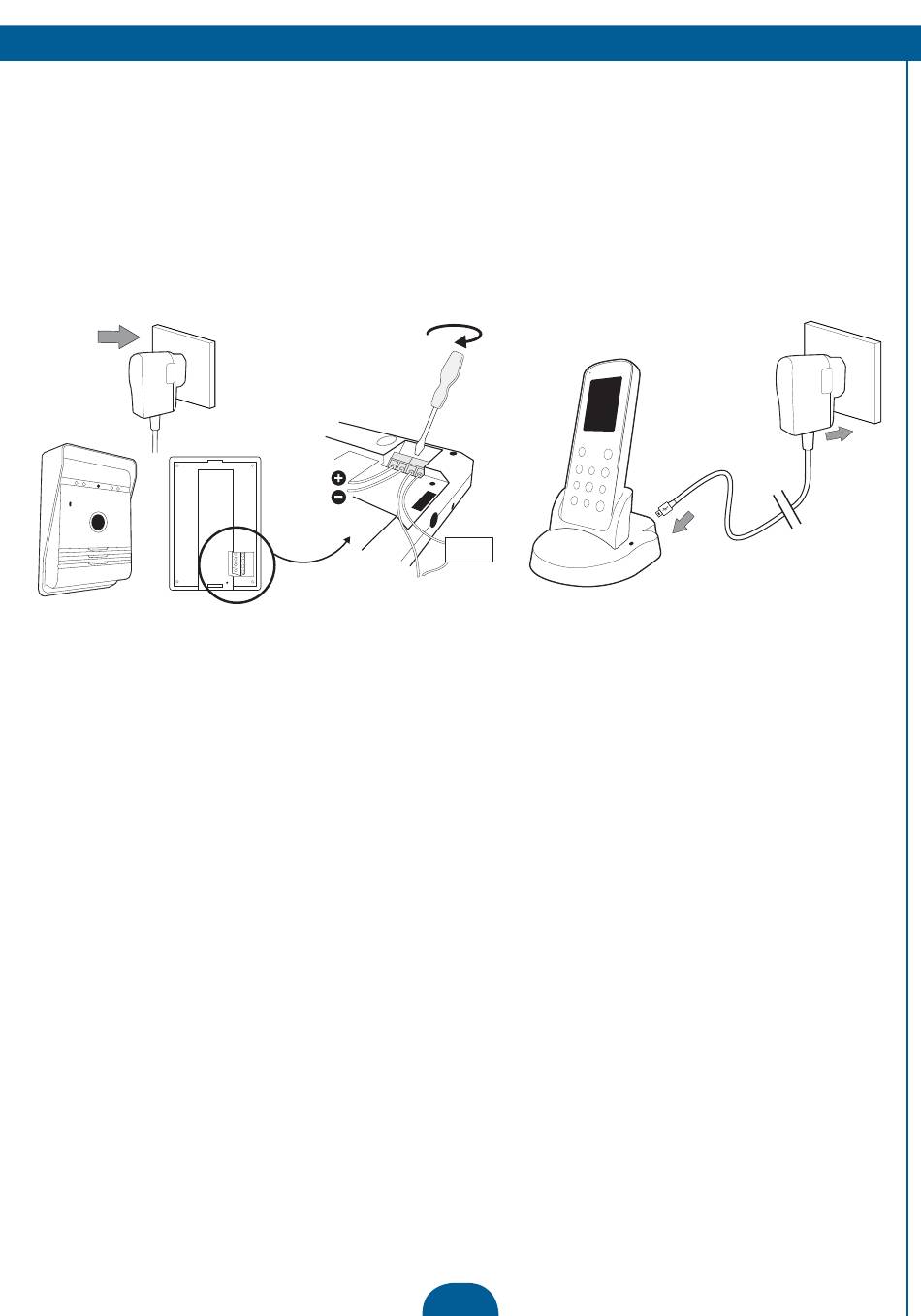

SCHÉMA ZAPOJENÍ
Vnější přístroj
1. Připojte síťový díl stejnosměrného proudu na póly,označené + & - a přesvědčte se,že dráty jsou kolem dokola
správně zapojeny (viz obr. nahoře).
2. Pokud je to nutné, připojte kabel zavírání dveří na 2 póly a zajistěte, aby se používal vhodný zdroj proudu pro
napájení dveřního zámku. (montážní díly DB5005 a DB5005L – neobsaženy)
Nabíjení vnitřního přístroje:
1. Připojte USB kabel na podstavec vnitřního přístroje, zasuňte síťový díl do zástrčky ve stěně a zapněte zástrčku ve
stěně (pokud je to nutné).
POWER
SUPPLY
12V 1Amp MAX
OPTIONAL:
TO DOOR LOCK
