4.

Installation

4.1

Elektrischer Anschluss RGB

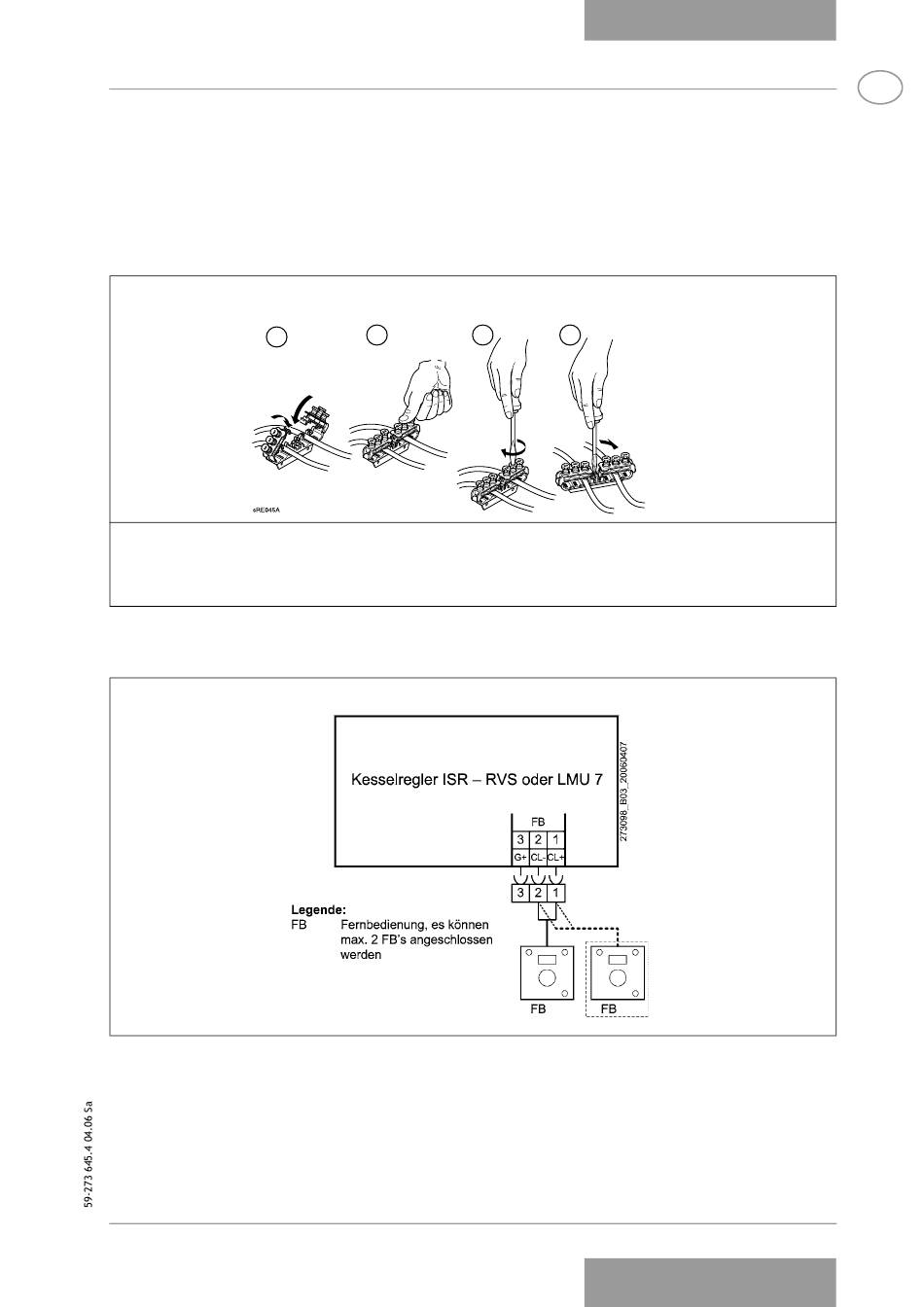

Abb 3: Zugentlastung
1
1. Leitungen einlegen und Klemmen bis zum Einschnappen zuklappen
2. Klemmschrauben herunterdrücken
3. Klemmschraube mit Schraubendreher anziehen
4. Zum Öffnen der Leitungsklemmen den Schnappmechanismus mit einem Schraubendreher aufhebeln
Abb 4: Anschlussplan
Raumgerät RGB
Anschlussleitungen vom RGB zum Heizkessel verlegen.
Hier sind die Leitungen in den Zugentlastungen des Schaltfeldes
festzusetzen und entsprechend des Schaltplans anzuschliessen.
2 3
Anschlussplan
Installation
4
DE
9
