SLIM FIT
KABINENAUSSENSEITE:
5

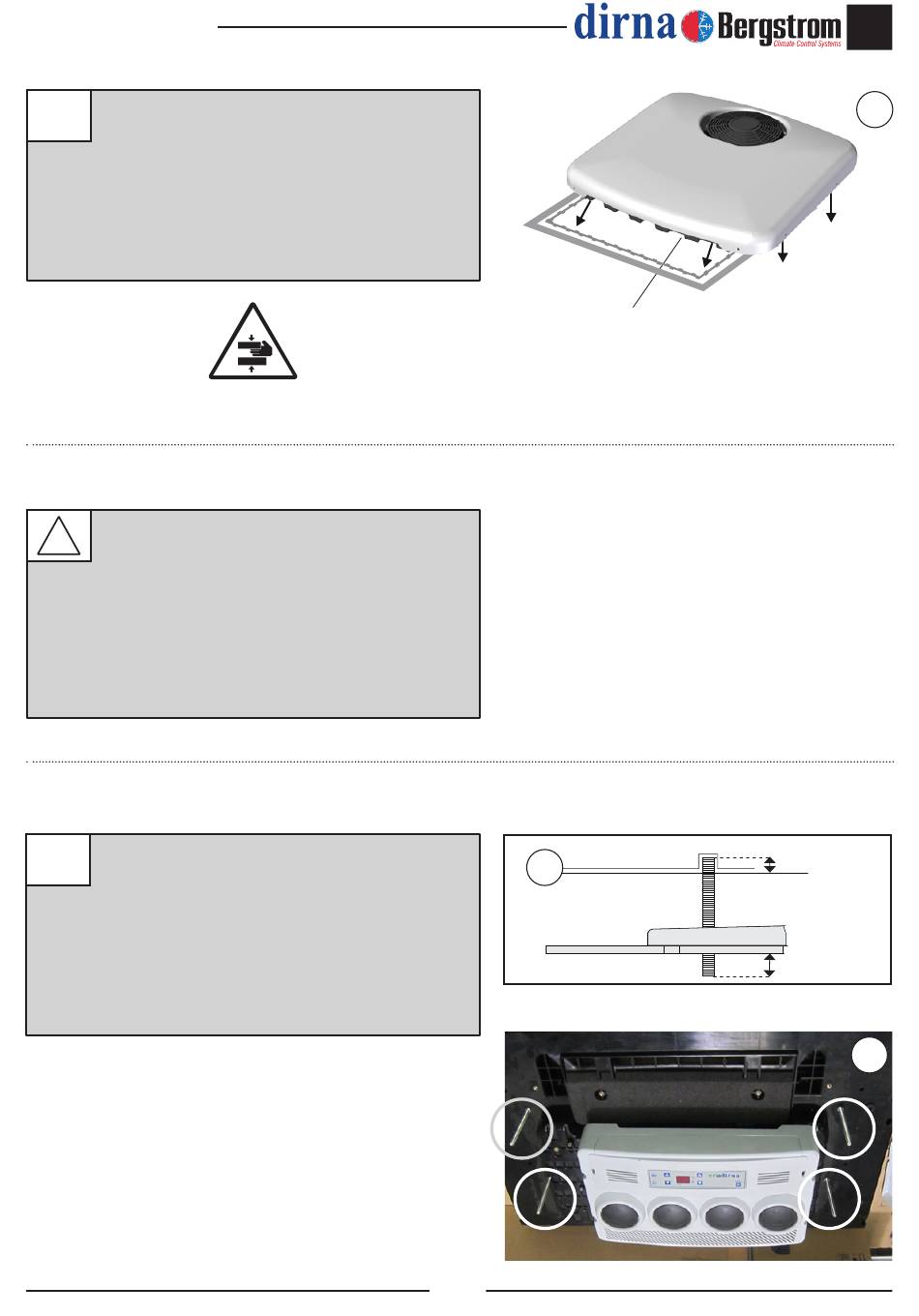

Slim fit in der Öffnung positionieren.
Achtung! Beim Auflegen des Geräts auf
die Lukenaussparung darauf achten, dass
die Ablassausgänge nicht von der EPDM-
Dichtung zusammengedrückt werden.
Lukentypen:
!
- Luke A: Luke, bei der die Stiftschrauben M8
eingeschraubt werden können, ohne zuvor
die innere Luftverteilertafel abzunehmen.
- Luke B: Luke, bei der die Stiftschrauben
M8 nicht eingeschraubt werden können,
ohne zuvor die innere Luftverteilertafel
abzunehmen.
LUKENTYP A:
7a
KABINENINNENSEITE:
(4) Stiftschrauben 8/125x100 bzw. 120 ca. 5 mm
eindrehen. Das Maß wird gewählt, nachdem
die
Befestigungshalterungen
wurden und unter Berücksichtigung, dass die
Stiftschrauben aus diesen an der Unterseite
ca. 20 mm heraus stehen müssen.
7a
angebracht
47
Air conditioning for vehicles
Luke
Grundplatte Einheit
Stiftschraube
Halterung
GE
5
5 mm
20 mm
7a
