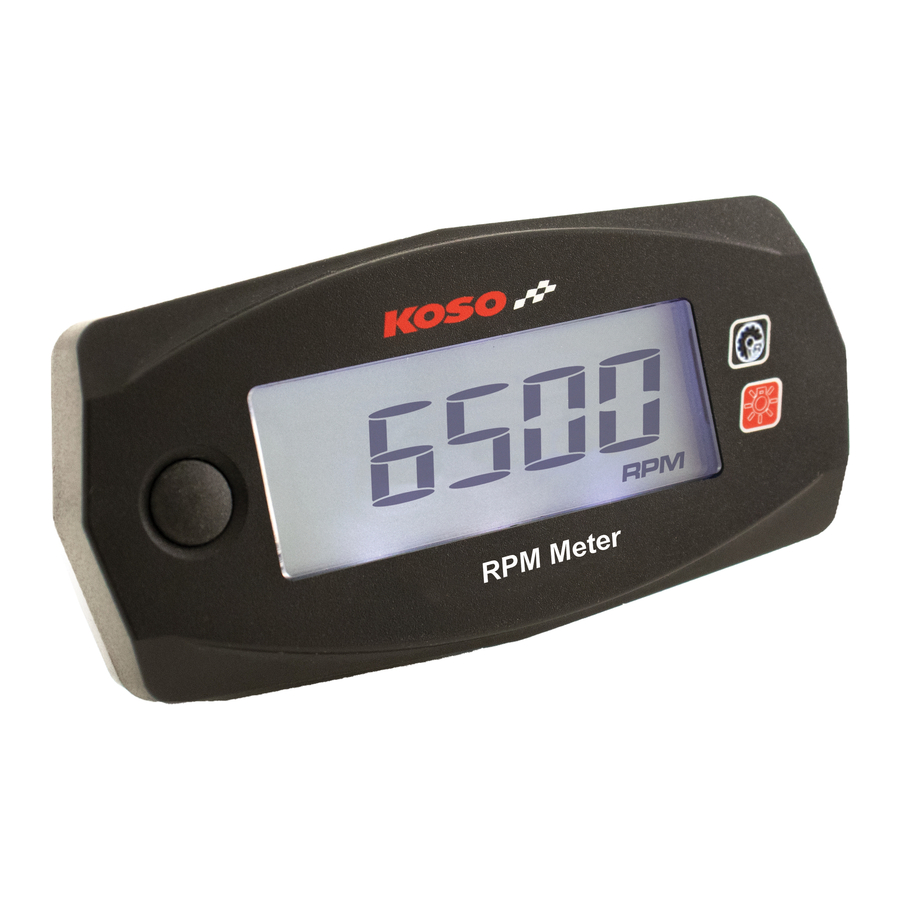

Koso Mini Handbuch
Einleitung
Hinweis
- Das LCD-Messgerät ist für CR 2032 Batterien geeignet.
- Für die Installation befolgen Sie bitte die im Handbuch beschriebenen Schritte. Jegliche Schäden, die durch falsche Installation entstehen, gehen zu Lasten der Benutzer.
- Zerlegen oder verändern Sie keine Teile, ausgenommen der Beschreibung im Handbuch.
- Die interne Überprüfung oder Wartung sollte von unseren Fachleuten durchgeführt werden.
BEDEUTUNG DER SYMBOLE:
HINWEIS Die Installationsdetails finden Sie in den Informationen hinter dem Symbol.
Einige Prozesse müssen befolgt werden, um Beeinträchtigungen durch falsche Installation zu vermeiden.
Einige Prozesse müssen befolgt werden, um Schäden an sich selbst oder der Öffentlichkeit zu vermeiden.
Einige Prozesse müssen befolgt werden, um Schäden am Fahrzeug zu vermeiden,
TASTE EINMAL DRÜCKEN
TASTE 3 SEKUNDEN DRÜCKEN
Zubehör
- LCD-Messgerät X1
![]()
- Abdeckung für Messgerät X1
![]()
- Zwischenverbinder X2
![]()
- M3 x 120
Innensechskant-Gewindestift X2
![]()
- M3 x P0.5 Mutter X2
![]()
- Batterie X1
![]()
- Klettverschluss X 1 Satz
![]()
HINWEIS Bitte kontaktieren Sie den lokalen Händler, falls die von Ihnen geöffneten Artikel nicht mit der oben aufgeführten Liste übereinstimmen.
Installationsanweisungen
Befolgen Sie diese Schritte bei der Installation.
- LCD-Messgerät (Zubehör 1)
- Innensechskant-Gewindestift (Zubehör 4)
- Mutter (Zubehör 5)
- Abdeckung für Messgerät (Zubehör 2)
- LCD-Messgerät (Zubehör 1)
- Abdeckung für Messgerät (Zubehör 2)
- Klettverschluss – Haken (Zubehör 7)
- Klettverschluss – Flausch (Zubehör 7)
HINWEIS
Bitte wählen Sie Methode A oder B je nach Ihren Installationsanforderungen.
Anweisungen zur Kabelinstallation
Anweisungen zur Batterieinstallation
Neuartiges Zündsystem
Für Modelle, die mit der neuen Zündspule ausgestattet sind, wickeln Sie bitte das Drehzahlkabel mindestens 5 Mal um die Zündkerze, wie in der obigen Zeichnung dargestellt.
Funktionsanleitung
 Digitaler Drehzahlmesser | Anzeigebereich: 0~15.000 U/min Drehzahlanzeigeeinheit: 10 U/min |
 Anzeigeintervall | <0,5 Sek. |
| MAX U/min Aufzeichnung | Anzeigebereich: 0-15.000 U/min |
| Drehzahleingangsimpuls | Einstellbereich: 0,5, 1, 1,5, 2, 2,5, 3, 4, 5, 6 |
| Versorgungsspannung | DC 12V |
| Batterietyp | CR 2032 |
| Batterielebensdauer | Ca. 350 Std. (bei Batterieladung unter 250 mAh) |
| Effektiver Temperaturbereich | -10~60 °C |
| Messgerätestandard | JIS D 0203 |
| Messgerätgröße | B69.8 X L34.4 X H 17.2 mm |
| Messgerätgewicht | Ca. 47.6g |
Hinweis
Design und Spezifikationen können ohne vorherige Ankündigung geändert werden!
Tastenfunktionsanleitung
Hinweis
Das Messgerät schaltet sich automatisch aus, wenn die Taste 30 Sekunden lang nicht gedrückt wird und kein Signaleingang erfolgt.
Drehzahl-Impulseinstellung
Fehlerbehebung
Die folgende Situation deutet nicht auf eine Fehlfunktion des Messgeräts hin. Bitte überprüfen Sie Folgendes, bevor Sie es zur Reparatur einsenden.
| Problem | Prüfpunkt | Problem | Prüfpunkt |
Das Messgerät zeigt falsche Informationen an |
| Drehzahlmesser wird nicht angezeigt oder falsch angezeigt |
|
Bitte wechseln Sie die interne Batterie. (CR 2032.)
Wenn die Probleme gemäß den oben genannten Schritten immer noch nicht gelöst werden können, wenden Sie sich bitte an die Händler oder uns.
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Koso Mini Handbuch herunterladen
