Inhaltszusammenfassung für aqua signal 40

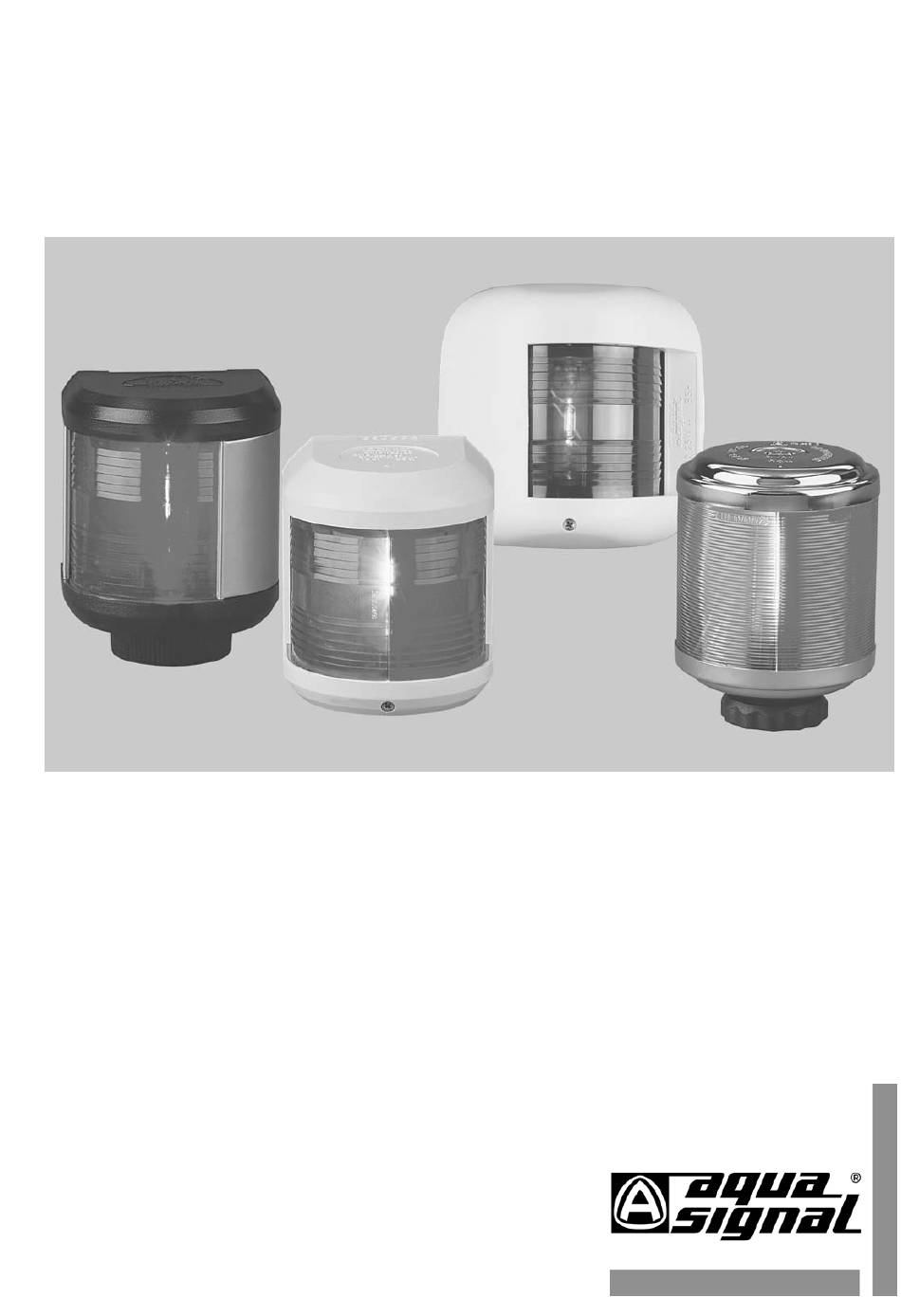

- Seite 1 Anbauanweisung für Positionslaternen aqua signal 40 / 41 / 42 / 50 - 1 -...
- Seite 2 40 / 41 / 42 / 50 Anbauanweisung allgemein für Navigationslaternen und Positionslaternen / Signallichter Serie AQUA SIGNAL 40 / 41 / 42 / 50 Achtung: Es müssen die für das Fahrtgebiet geltenden Vorschriften beachtet werden. (Kollisionsverhütungsregeln, Seeschiffahrts-straßen-Ordnung Binnenschiffahrtsstraßen-...
- Seite 3 Querholm zu entfernen. Dieser ist überflüssig und behindert die erforderliche Ausstrahlung in Richtung “Rechtvoraus” KURZBESCHREIBUNG SEITENLATERNEN SSb + SBb 40 / 41 / 42 / 50, ¥ Seitenlichter – HELL – rot / grün SSb + SBb 50 Ausstrahlungswinkel 112,5° Tragweite 2 sm DOPPELFARBIGE SEITENLATERNE TD 40 / 41 / 50, ¥...
- Seite 4 40 / 41 / 42 / 50 Nachfolgende Laternen ausschließlich für die europäische Binnenschiffahrt ¥ D Blindstopfen Topplicht – STARK – weiß TW 50 Signallicht Blau – GEWÖHNLICH SB 40 Klemmscheibe “BLINK” Funkellicht Weiß-HELL SW40 Die Signalleuchte Funkel-Weiß-Hell muß mit einem Klemmkäfig...
-
Seite 5: Montage
40 / 41 / 42 / 50 sehen , Laternenchassis einsetzen und verschrauben (Achtung: Befestigungsschraube Glühlampenfassung muß nach unten zeigen). Überflüssiges Silicon Dichtmaterial entfernen. Wegen hoher Betriebstemperaturen muß unbedingt hinter dem gesamten Laternenchassis ausreichend Raum zur Belüftung frei bleiben . -
Seite 6: Elektrischer Anschluss
Kabel auch seitlich eingeführt werden. Hierzu ist der Blindstopfen zu entfernen und dafür der PG-Verschraubungssatz (Bestellnr. 83514002), bei Typ SGe / SW 40 2 Stück, einzudrehen. Nicht benutzte Kabeleinführung abdichten. Serie 40 dreifarbige Seglerlaternen mit “quicfits”, komb. -
Seite 7: Ersatzteile / *Zubehör
Ersatzteile / *Zubehör - 7 -... - Seite 8 Ersatzteile / *Zubehör - 8 -...
- Seite 9 Produkten technische Änderungen und Designänderungen vorzunehmen. ACHTUNG Glühlampen für Navigationslaternen Die in Navigationslaternen verwendeten Glühlampen sind Teil der Zulassung. Reserveglühlampen müssen ebenfalls zugelassen sein. Im Versicherungsfall riskieren Sie den Verlust Ihrer Versiche- rungsdeckung wenn sich herausstellt, daß...
