Beta 1946KF Gebrauchsanweisung Seite 15

Diagnostique des pannes
Arrêter d'utiliser l'outil si l'un des problèmes suivants se produit. Toute réparation ou substitution doit être effectuée par une personne
qualifiée ou par un centre de service agréé.
Problème Cause
La détente (37) est Contrôler la pression de l'air.
activée mais ne Il faut la régler au-dessus de 5,9 bars.
fonctionne pas.
Fuite d'air dans le Le détail 76 est cassé.
détail 76
Fuite d'air Joints toriques endommagés.
vis desserrées.
La machine à riveter Tuyau de l'air d'alimentation desserré.
fonctionne lentement ou
L'échappement de l'air (20) est bloqué.
perd de la puissance.
La pression de fonctionnement est trop basse.
La coppia del motore Contrôler la distance entre l'écrou (44-1)
diventa debole et le bouchon (48) : elle doit être
inférieure à 2,5 mm ou l'écrou (44-1)
est desserré.
Maintenance
Lorsque la force de traction de la riveteuse diminue, il faut
ajouter de l'huile ISO vG46 ou DEXRON III en suivant les
phases ci-après :
1. retourner l'outil, ôter le bouchon de caoutchouc et dévisser
le couvercle du cylindre (détail 1) à l'aide de la clé à ergots
Beta, article 100 (écrous ronds d'un Ø de 4,9 mm) ou
similaire ;
2. Ôter le piston de l'air (détail 7) en faisant prise sur l'écrou ;
3. verser l'huile jusqu'au niveau signalé du joint (16).
Réassembler le piston de l'air (7), appuyer en haut et en
bas deux fois. Ôter le piston de l'air et vérifier le niveau
d'huile. Si besoin est, ajouter de l'huile et renouveler la
procédure jusqu'à atteindre le niveau d'huile signalé dans le
dispositif ;
4. Lubrifier avec de la graisse Mobilgrease XHP 222 ou un
produit similaire toute la zone des joints toriques reliés entre
eux ;
5. visser le couvercle du cylindre (1).

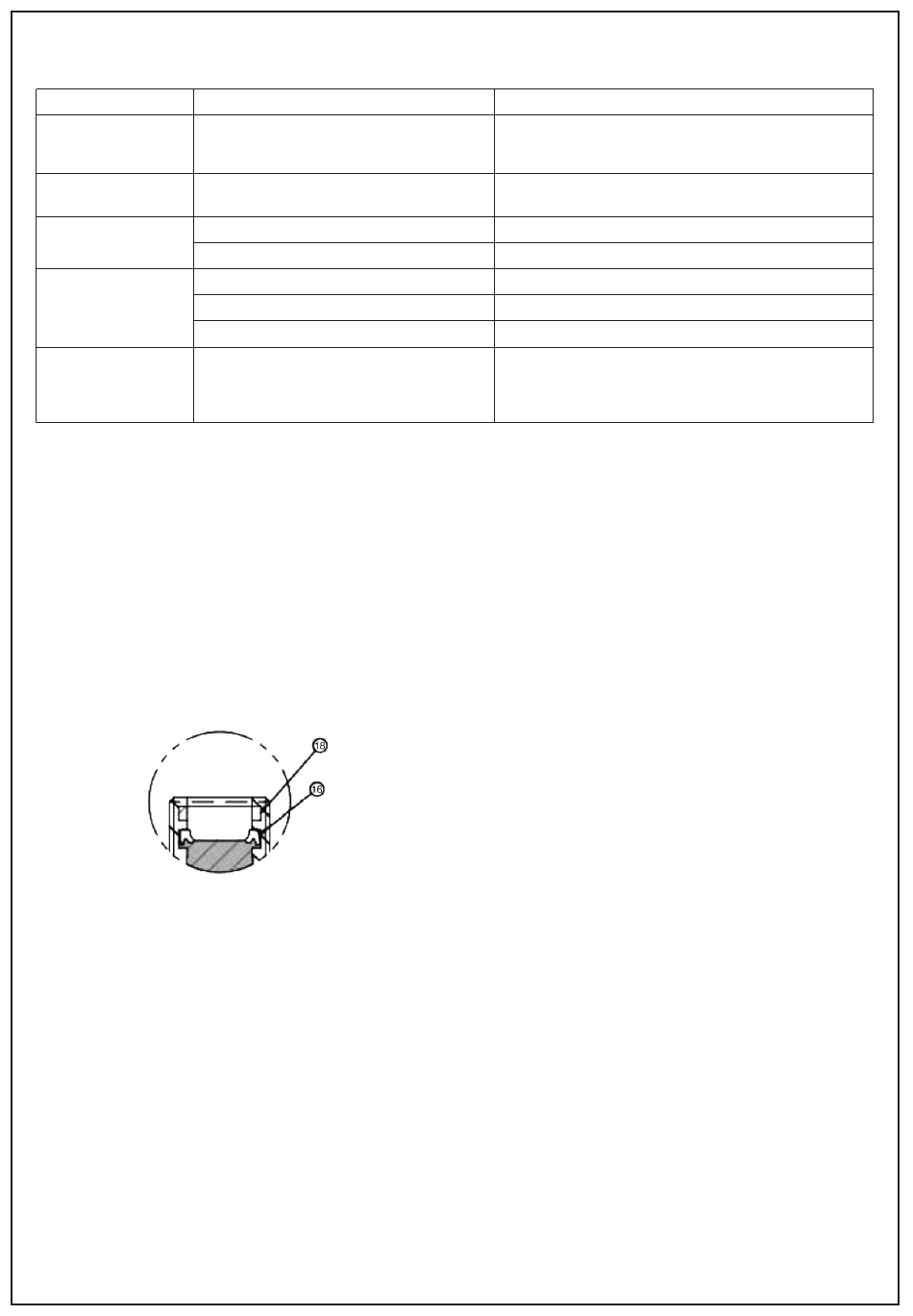

Fig. 4
Solution
Augmenter la pression d'exercice à 5,9÷6,6 bars.
Changer le détail 76.
Les joints toriques doivent être changés.
Les vis doivent être serrées.
Réinstaller et serrer le tuyau.
L'échappement de l'air (20) doit être nettoyé ou remplacé.
Augmenter la pression d'exercice à 5,9÷6,6 bars.
Régler la distance entre 2,5 mm et 3,5 mm.
Le serrer ensuite fermement.
