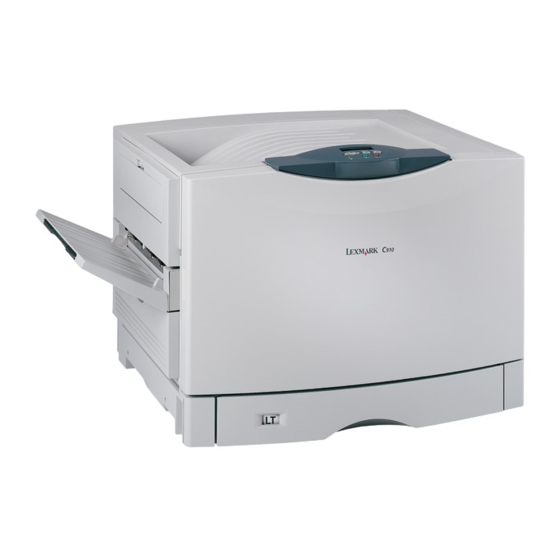

Lexmark C910 Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Lexmark Anleitungen
  4. All-in-One-Drucker
  5. C910
  6. Installationshandbuch

Lexmark C910 Installationshandbuch

Vorschau ausblenden Andere Handbücher für C910:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
C910
Installationshandbuch
Oktober 2001
www.lexmark.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lexmark C910

Inhaltszusammenfassung für Lexmark C910

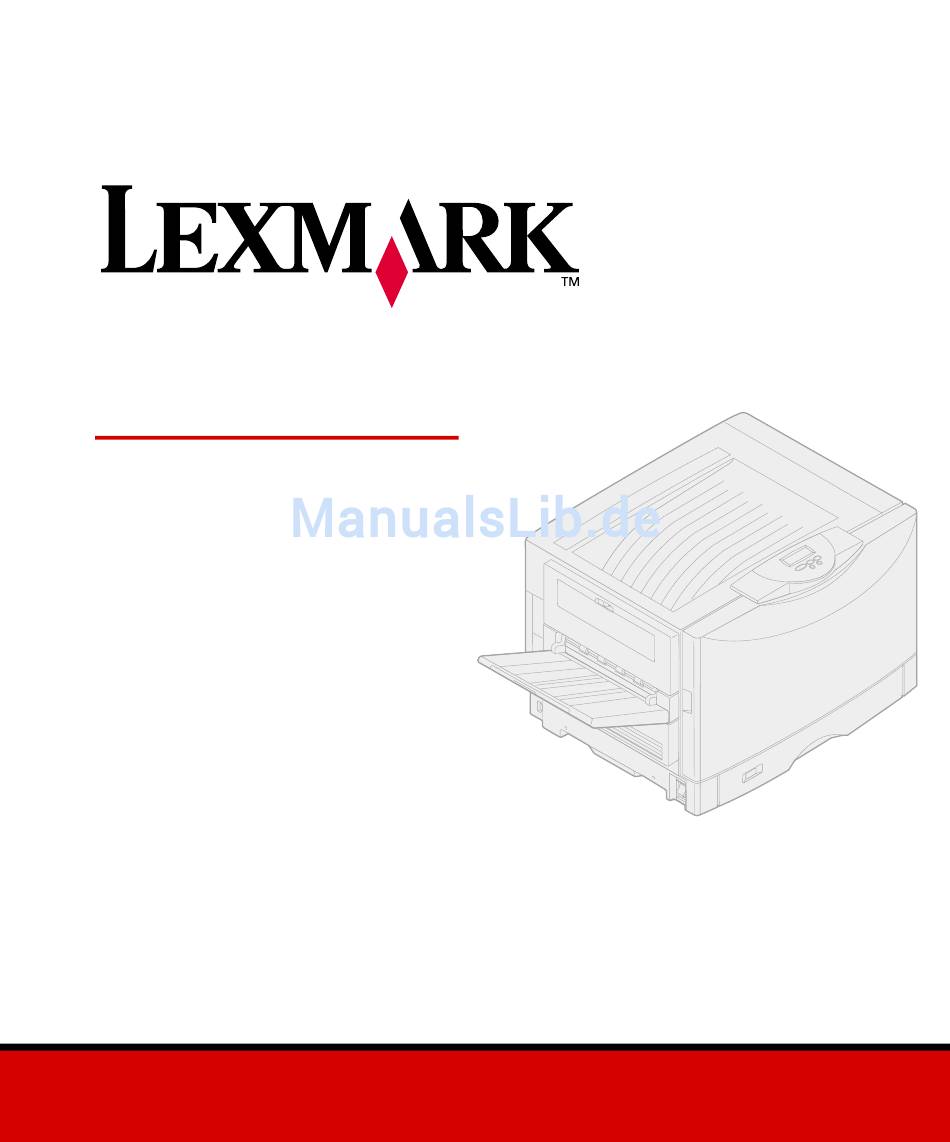

  • Seite 1 C910 Installationshandbuch Oktober 2001 www.lexmark.com...
  • Seite 2 Informationen zu Emissionen (FCC) Der Lexmark C910 wurde gemäß Teil 15 der FCC-Bestimmungen getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A. Der Betrieb unterliegt folgenden zwei Einschränkungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muß störfest gegen auf- genommene Störungen sein, auch gegen solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einführung ........vi Informationen zu Ihrem Drucker .
  • Seite 4 Schritt 5: Anschließen von Kabeln ....37 Netzwerkdruck ........37 Lokaler Druck .
  • Seite 5 Schritt 11: Bereitstellen von Informationen für Benutzer . 83 Angeben von Druckerbenutzern .....83 Suchen nach Informationen ......83 Bereitstellen der Informationen .

  • Seite 6: Einführung

    Firmware-Karte. • Lexmark C910dn, ein Netzwerk- drucker, der über Duplex- funktionen verfügt. Wenn Sie Ihren Lexmark C910 indivi- duell anpassen möchten, stehen Ihnen verschiedene Zuführungsoptionen zur Verfügung, einschließlich einer Zufüh- rung mit hoher Kapazität. Wenn Sie Ihren Drucker als Teil eines...

  • Seite 7: Sonstige Informationsquellen

    Installieren von War- tungspaketen und zur Problemlösung. Sie stellt auch allgemeine Informationen für Systemverwalter zur Verfügung. Sie finden die Informationen auf dieser CD auch auf der Lexmark Website unter www.lexmark.com/publications. Kurzanleitung Die Kurzanleitung ermöglicht schnellen Zugriff auf Informationen zum Einlegen von Druckmedien, Drucken von vertrauli- chen Aufträgen, Verstehen von Drucker-...

  • Seite 8: Lexmark Website

    Lexmark Website Auf unserer Website( www.lexmark.com) erhalten Sie aktualisierte Druckertrei- ber, Dienstprogramme und andere Dokumentationen zum Drucker. viii...

  • Seite 9: Schritt 1: Auspacken Des Druckers

    Kurzanleitung und Einsteckhülle • Treiber-CD Treiber-CD Falls Teile fehlen oder beschädigt sind, finden Sie die für Ihr Land erforderliche Lexmark Telefonnummer auf der Dokumentations-CD Dokumentations-CD. Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, daß Sie den Drucker wieder verpacken müssen.
  • Seite 10 Machen Sie sich mit den Bezeichnungen und Positionen der Teile an der Vorder- Bedienerkonsole Obere Abdeckung und und Rückseite Ihres neuen Druckers ver- Standardpapierablage traut. Dies wird Ihnen die Druckerinstal- lation erleichtern. Wir verwenden diesel- ben Begriffe in diesem Buch und auf der Dokumentations-CD.

  • Seite 11: Schritt 2: Auswählen Eines Standorts Für Den Drucker

    Schritt 2: Auswählen eines Stand- orts für den Drucker Die Auswahl des richtigen Standorts für Ihren neuen Lexmark C910 trägt in entscheidendem Maße dazu bei, daß der Drucker die gewünschte Leistung erbringt. Folgende Faktoren sollten Sie bei der Auswahl eines Standorts für den Drucker berücksichtigen:...

  • Seite 12: Sicherstellen Von Ausreichend Platz

    Sicherstellen von Stellen Sie bei der Auswahl eines Stand- ausreichend Platz orts für den Drucker sicher, daß Sie ausreichend Platz für den Drucker und alle möglicherweise erworbenen Optio- nen zur Verfügung stellen. Außerdem muß ausreichend Platz für eine gute Belüftung in der Druckerumgebung zur Verfügung stehen.
  • Seite 13 Netzwerk- und Das Netzwerk- und das Internet-Modell sind mit zwei 500-Blatt-Papierzuführun- Internetdrucker gen konfiguriert. Stellen Sie sicher, daß zumindest der in der Abbildung angege- bene Platz zur Verfügung steht. 869,2 mm 126,7 mm 152,1 mm 660 mm 1419,2 mm 1178,4 mm 329,5 mm Auswählen eines Standorts für den Drucker...

  • Seite 14: Netzwerkdrucker Mit Duplexfunktion

    Netzwerkdrucker mit Der Netzwerkdrucker mit Duplexfunktion ist mit zwei 500-Blatt-Papierzuführungen Duplexfunktion und einer internen Duplexeinheit konfiguriert. Stellen Sie sicher, daß zumindest der in der Abbildung angegebene Platz zur Verfügung steht. 869,2 mm 126,7 mm 329,5 mm 1419,2 mm 660 mm 1355,8 mm 329,5 mm Auswählen eines Standorts für den Drucker...
  • Seite 15 Drucker mit Sie können eine Zuführung mit hoher Kapazität am Drucker anbringen, wenn Zuführung mit hoher Sie über einen Druckerschrank oder Kapazität einen Druckeruntersatz mit optionalen Papierzuführungen verfügen. Stellen Sie beim Anbringen einer Zuführung mit hoher Kapazität sicher, daß der in der Abbildung angegebene, zusätzlich benötigte Platz zur Verfügung steht.

  • Seite 16: Schritt 3: Einrichten Des Druckers Und Der Papierhand

    Schritt 3: Einrichten des Druckers und der Papierhand- habungsoptionen Hinweis: Achten Sie darauf, die Teile in Verwenden Sie die folgende Tabelle, um der Reihenfolge zu installieren, in der sie die Anweisungen für die Einrichtung in der Tabelle aufgeführt sind. Ihres Druckers und der von Ihnen erwor- benen Papierhandhabungsoptionen zu suchen.

  • Seite 17: Installieren Der Druckerbasis Oder Des Druckerschranks

    Installieren der Sie können einen optionalen Drucker- Druckerbasis oder des schrank oder eine Druckerbasis erwerben. Druckerschranks Die Anweisungen für das Installieren des Druckerschranks und der Druckerbasis sind identisch. So stellen Sie den Druckerschrank auf: Nehmen Sie den Druckerschrank aus der Verpackung. Entfernen Sie das gesamte Verpackungsmaterial vom Druckerschrank.

  • Seite 18: Installieren Einer 550-Blatt-Papierzuführung

    Installieren einer Der Drucker unterstützt insgesamt bis zu 550-Blatt-Papier- drei zusätzliche 550-Blatt-Papierzu- führungen. zuführung Nehmen Sie die 550-Blatt-Papier- zuführung aus der Verpackung und entfernen Sie das Verpackungsmaterial. Stellen Sie die 550-Blatt-Papier- zuführung auf den optionalen Druckerschrank, die optionale Druckerbasis oder an dem gewählten Druckerstandort auf.

  • Seite 19: Positionieren Des Druckers

    Positionieren des Nachdem Sie einen Standort gewählt Druckers und alle zusätzlichen 550-Blatt-Papier- zuführungen angebracht haben, können Sie den Drucker positionieren. ACHTUNG! Das Gewicht des Druckers Bitten Sie jemanden, Ihnen beim beträgt 69,9 kg. Zum sicheren Anheben Herausheben des Druckers aus sind mindestens vier Personen dem Karton zu helfen.

  • Seite 20: Installieren Einer Optionalen Duplexeinheit

    Bitten Sie drei weitere Personen, Ihnen zu helfen, den Drucker am gewünschten Standort abzusetzen. Wenn Sie den Drucker auf einer 550-Blatt-Papierzuführung installieren, richten Sie die Positionierungsstifte der Option auf die Öffnungen im Drucker aus. Überprüfen Sie, ob der Drucker sicher plaziert ist. Entfernen Sie eventuell außen auf dem Drucker vorhandenes Klebe- band oder Verpackungsmaterial.
  • Seite 21 Öffnen Sie die Klappe der Duplex- einheit auf der linken Seite des Druckers. Richten Sie die Duplexeinheit auf die Führungen im Drucker aus. Schieben Sie die Duplexeinheit hinein. Einrichten des Druckers und der Papierhandhabungsoptionen...
  • Seite 22 Richten Sie die Rändelschrauben an der Duplexeinheit auf die Bohrungen im Drucker aus. Ziehen Sie die Rändelschrauben Schließen Sie die Klappe der Duplexeinheit. Einrichten des Druckers und der Papierhandhabungsoptionen...

  • Seite 23: Installieren Einer Optionalen Zuführung Mit Hoher Kapazität

    Schnittstellen- — Acht Abstandhalter zur Montagerahmens kabel Höhenregulierung — Schraubenschlüssel Falls Teile fehlen oder beschädigt sind, finden Sie die für Ihr Land erforderliche Lexmark Telefonnummer auf der Schrauben- Acht Abstandhalter zur Dokumentations-CD. Kabel- schlüssel Höhenregulierung halter Einrichten des Druckers und der Papierhandhabungsoptionen...
  • Seite 24 Der Drucker muß ausgeschaltet sein. Anbringen des Montagerahmens Entfernen Sie die beiden Seitenabdeckungen von der obersten 550-Blatt-Zuführung. Sie benötigen gegebenenfalls einen kleinen Flachschrauben- dreher, um die Abdeckungen heraus- und nach oben zu hebeln. Einrichten des Druckers und der Papierhandhabungsoptionen...
  • Seite 25 Setzen Sie zwei Schrauben durch die oberen Bohrungen im Monta- gerahmen in die Bohrungen in der 550-Blatt-Papierzuführung ein. Ziehen Sie die Schrauben mit Hilfe des Schraubenschlüssels fest. Setzen Sie zwei Schrauben durch die unteren Bohrungen im Montagerahmen in die Bohrungen im Druckerschrank oder der Druckerbasis ein.
  • Seite 26 Anbringen der Richten Sie die zwei Öffnungen in der Führungsschiene auf die Führungsschiene und Zapfen am Montagerahmen aus. der Zuführung Lassen Sie die Führungsschiene nach unten gleiten, bis sie voll- ständig auf dem Montagerahmen sitzt. Stellen Sie die Zuführung mit hoher Kapazität auf die Führungsschiene.
  • Seite 27 Rollen Sie die Zuführung mit hoher Kapazität an den Drucker heran, und überprüfen Sie die Ausrichtung der Stifte auf die Bohrungen im Montagerahmen. Falls die Stifte nicht auf die Boh- rungen im Montagerahmen ausgerichtet sind, lesen Sie den Abschnitt „Einsetzen von acht Abstandhaltern zur Höhenregulie- rung“...
  • Seite 28 ACHTUNG! Installieren Sie das Netzkabel der Zuführung mit hoher Kapazität jetzt noch nicht. Schließen Sie das Schnittstellen- kabel an der Rückseite des Druckers an, und ziehen Sie die Rändelschrauben fest. Schließen Sie das Schnittstellen- kabel an der Seite der Zuführung mit hoher Kapazität an, und ziehen Sie die Rändelschrauben fest.

  • Seite 29: Einsetzen Von Acht Abstandhaltern Zur Höhenregulierung

    Drücken Sie den Zapfen des Kabelhalters in die Öffnung auf der Rückseite der obersten zusätzlichen Papierzuführung. Legen Sie das Kabel der Zuführung mit hoher Kapazität in den Halter. Schließen Sie den Kabelhalter. Einsetzen von acht Falls die Stifte der Zuführung mit hoher Kapazität nicht auf die Bohrungen im Abstandhaltern zur Montagerahmen ausgerichtet waren,...
  • Seite 30 Führen Sie folgende Schritte aus, um Abstandhalter hinzuzufügen oder zu entfernen. Ermitteln Sie den Höhenunter- schied zwischen den Ausrich- tungsstiften der Zuführung mit hoher Kapazität und dem Montagerahmen. Legen Sie die Zuführung mit hoher Kapazität auf den Boden oder eine geeignete Arbeitsfläche. Entfernen Sie die vier Schrauben, die eine Laufrolle an der Zuführung mit hoher Kapazität...
  • Seite 31 So entfernen Sie die werkseitig eingesetzten Abstandhalter: Entfernen Sie den Abstand- halter von der Oberseite der Laufrolle. Setzen Sie die vier Schrauben durch die Laufrolle ein. Richten Sie die Schrauben auf die Bohrungen in der Zuführung mit hoher Kapazität aus, und stecken Sie sie ein. Ziehen Sie die vier Schrauben fest, um die Laufrolle an der Zuführung mit hoher Kapazität zu...

  • Seite 32: Anbringen Der Papierfachaufkleber

    Anbringen der Papierfachaufkleber sind im Lieferum- Papierfachaufkleber fang jedes Papierfachs enthalten. Die Aufkleber geben die Nummer des Papierfachs an und sind hilfreich, wenn Papierstaus lokalisiert werden müssen und Menüoptionen zu Papierfächern geändert werden sollen. Der Abbildung können Sie entnehmen, an welchen Stellen Sie die Nummern der Papierfächer entsprechend Ihrer Druckerkonfiguration anbringen müssen.

  • Seite 33: Schritt 4: Installieren Von Speicher- Und Optionskarten

    Schritt 4: Installieren von Speicher- und Optionskarten Sie können die Speicherkapazität und die Anschlußmöglichkeiten Ihres Druckers durch Einbau optionaler Karten oder Festplatten anpassen. Entfernen der System- Vor der Installation von Speicherkarten, platinenabdeckung einer Firmware-Karte, einer Festplatte oder einer Optionskarte müssen Sie die Systemplatinenabdeckung entfernen.
  • Seite 34 Lösen Sie die acht Schrauben an der Systemplatinenabdeckung. Schrauben Drehen Sie die Schrauben nicht ganz heraus. Schieben Sie die Abdeckplatte nach oben, und heben Sie sie von den Schrauben ab. Schrauben Installieren von Speicher- und Optionskarten...
  • Seite 35 Ermitteln Sie mit Hilfe der Abbildung den Steckplatz für die zu installierende Karte. Steckplätze für Speicherkarte und Flash-Speicherkarte Optionskartensteckplatz Paralleler Anschluß Ethernet- Anschluß USB- Anschluß Optionale ImageQuick Firmware-Karte Optionale Festplatte Optionskartenabdeckung In der folgenden Tabelle finden Sie die erforderlichen Anweisungen. Zum Installieren einer...

  • Seite 36: Installieren Von Speicherkarten

    Druckerspeicherkarte oder einer Flash- Speicherkarte den nachstehenden Anweisungen. Speicherkarten müssen über 168polige Stecker verfügen. Hinweis: Für andere Lexmark Drucker Die Systemplatine verfügt über drei entwickelte Speicheroptionen können Steckplätze für optionale Speicherkar- möglicherweise in Ihrem Drucker nicht ten. Sie können jede beliebige Kombi- eingesetzt werden.

  • Seite 37: Installieren Von Firmware-Karten

    Seite der Karte eingreifen. Installieren von Befolgen Sie die Anweisungen in diesem Firmware-Karten Abschnitt, um eine Firmware-Karte zu installieren. Im Lexmark C910in ist bereits eine ImageQuick™ Firmware-Karte installiert. Hinweis: Für andere Lexmark Drucker Wenn eine Optionskarte installiert ist, entwickelte Firmware-Karten können müssen Sie diese entfernen, bevor Sie...
  • Seite 38 Warnung! Firmware-Karten können leicht durch statische Entladungen beschädigt werden. Berühren Sie einen Metallgegenstand wie zum Beispiel den Druckerrahmen, bevor Sie eine Karte anfassen. Nehmen Sie die Firmware-Karte aus der Verpackung. Ausrichtungsstifte Vermeiden Sie jede Berührung der Metallstifte unten an der Karte.

  • Seite 39: Installieren Einer Festplatte

    Installieren einer Befolgen Sie die Anweisungen in diesem Festplatte Abschnitt, um eine optionale Festplatte zu installieren. Warnung! Festplatten können leicht Wenn eine Optionskarte installiert ist, durch statische Entladungen beschädigt müssen Sie diese entfernen, bevor Sie werden. Berühren Sie einen Metallge- die Festplatte installieren.

  • Seite 40: Installieren Von Optionskarten

    Drehen Sie die Festplatte um, und stecken Sie die drei Haltestifte an der Montageplatte in die Öffnun- gen auf der Systemplatine. Die Festplatte rastet ein. Installieren von Ihr Drucker verfügt über einen Optionskarten Erweiterungskartensteckplatz, der eine Reihe von Optionskarten unterstützt. In der folgenden Tabelle wird die Funktion der einzelnen Karten erläutert.
  • Seite 41 Hinweis: Die Drucker Lexmark C910n Zum Installieren dieser Optionen benöti- und Lexmark C910dn werden bereits mit gen Sie einen kleinen Kreuzschlitz- werkseitig installiertem Ethernet- schraubendreher. Druckserver ausgeliefert. Entfernen Sie die Systemplatinen- abdeckung (siehe Seite 25). Lösen Sie die Schraube von der Metallplatte, die die Steckplatz- öffnung abdeckt, und nehmen Sie...
  • Seite 42 Richten Sie den Anschluß der Optionskarte auf den Steckplatz auf der Systemplatine aus. Die Kabelstecker an der Seite der Optionskarte müssen durch die Steckplatzöffnung passen. Drücken Sie die Optionskarte fest in den Optionskartensteckplatz. Befestigen Sie die Karte mit den Schrauben am Systemplatinen- Gehäuse.

  • Seite 43: Wiederanbringen Der Systemplatinenabdeckung

    Wiederanbringen der Nachdem Sie die Installation der Karten Systemplatinen- auf der Systemplatine des Druckers fertiggestellt haben, müssen Sie die abdeckung Abdeckung der Systemplatine wieder anbringen. Richten Sie die Öffnungen in der Abdeckung gemäß Abbildung auf die Schrauben am Drucker aus. Verjüngter Teil der Öffnung...
  • Seite 44 Legen Sie die Abdeckung an den Drucker, und lassen Sie sie nach unten gleiten. Ziehen Sie die acht Schrauben fest. Installieren von Speicher- und Optionskarten...

  • Seite 45: Schritt 5: Anschließen Von Kabeln

    Schritt 5: Anschließen von Kabeln Der Lexmark C910 kann in ein Netzwerk eingebunden oder lokal (direkt an einen Computer) angeschlossen werden. Netzwerkdruck Sie können Ihren Drucker mit Hilfe von Standard-Netzwerkkabeln in ein Netzwerk einbinden. Der Lexmark C910n und der Lexmark C910dn sind standardmäßig mit einem 10BaseT/100BaseTX Fast Ethernet-Anschluß...

  • Seite 46: Lokaler Druck

    — Token-Ring-Netzwerke (abgeschirmtes Telefonkabel) verwenden einen DB9-Stecker. — Ethernet 10Base2-Netzwerke (dünnes Koaxialkabel) verwenden einen BNC T-Stecker. Der Drucker paßt sich automatisch an die Netzwerkgeschwin- digkeit an. Lokaler Druck Sie können Ihren Drucker über den parallelen oder USB-Anschluß lokal an den Computer anschließen. Anschließen von Kabeln...
  • Seite 47 1284 A-C-Kabel, wie das Lexmark Kabel mit der ebenfalls USB-Anschlüsse. Teilenummer 43H5171 (3 m), oder ein USB-Kabel, wie das Lexmark Lesen Sie in der Dokumentation Kabel mit der Teilenummer 12A2405 (2 m). zu Ihrem Computer nach, ob Ihr Wenn Sie einen optionalen Tri-Port-Adapter installiert haben, können...

  • Seite 48: Schritt 6: Installation Von Druckerverbrauchsmaterial

    Schritt 6: Installation von Drucker- verbrauchsmaterial Öffnen der oberen Um auf das Druckerverbrauchsmaterial Abdeckung des Lexmark C910 zuzugreifen, müssen Sie die obere Abdeckung öffnen. So öffnen Sie die obere Abdeckung: Entfernen Sie das gesamte an der Vorderseite des Druckers vorhandene Klebeband und Verpackungsmaterial.
  • Seite 49 Drehen Sie den Hebel, der die obere Abdeckung verriegelt, nach links. Hinweis: Die obere Abdeckung öffnet sich sehr schnell, halten Sie sie beim Öffnen mit beiden Händen fest. Legen Sie beide Hände auf die Punkte zum Anheben, und drük- Rechte Verriegelung der oberen Abdeckung ken Sie die rechte Verriegelung der oberen Abdeckung.
  • Seite 50 Heben Sie die obere Abdeckung bis zum Anschlag an. Entfernen Sie das gesamte im Inneren des Druckers vorhandene Klebeband und das gelbe Verpackungsmaterial. Installation von Druckerverbrauchsmaterial...

  • Seite 51: Installieren Der Fotoentwickler

    Installieren der Im Lieferumfang Ihres Druckers sind vier Fotoentwickler farbcodierte Fotoentwickler enthalten, die Sie unter der oberen Abdeckung anbringen müssen. Für jeden Fotoent- wickler gibt es eine farbcodierte Position im Inneren des Druckers. Warnung! Berühren Sie das Übertra- gungsband nicht, lassen Sie nichts darauf fallen, und legen Sie nichts darauf ab.
  • Seite 52 Nehmen Sie einen der Fotoent- wickler aus der Verpackung. Sie können die Fotoentwickler in jeder beliebigen Reihenfolge installieren. Möglicherweise ist es jedoch leichter, sie von links nach rechts zu installieren: Schwarz, Gelb, Cyan und Magenta. Entfernen Sie das Klebeband vom Fotoentwickler.
  • Seite 53 Halten Sie den Fotoentwickler in der linken und die Abdeckung des Fotoentwicklers in der rechten Hand, und schieben Sie den Fotoentwickler ein, bis er fest sitzt. Entfernen Sie beim Einschieben des Fotoentwicklers in den Steckplatz die Schutzhülle des Fotoentwicklers. Führen Sie die Schritte 3 bis 6 erneut durch, um die restlichen Fotoentwickler zu installieren.

  • Seite 54: Einsetzen Der Druckkassetten

    Einsetzen der Im Lieferumfang Ihres Druckers sind vier Druckkassetten farbcodierte Start-Druckkassetten enthalten. Die mitgelieferten Start- Druckkassetten haben eine Kapazität von bis zu 8000 Seiten. Sie müssen die Druckkassetten unter der oberen Abdeckung des Druckers anbringen. Für jede Druckkassette gibt es eine farbcodierte Position. Hinweis: Verwenden Sie eine Bürste oder kaltes Wasser, um Toner aus damit...
  • Seite 55 Entfernen Sie das Klebeband sowie das übrige Verpackungs- material. Richten Sie die Druckkassette auf ihren Steckplatz im Drucker aus. Die Druckkassette wird rechts von dem entsprechenden farbigen Aufkleber eingesetzt. Farbiger Aufkleber Installation von Druckerverbrauchsmaterial...
  • Seite 56 Schieben Sie die Druckkassette ein, bis sie fest sitzt. Drücken Sie den Arm mit dem Resttonerbehälter an den Fotoentwickler, bis der Behälter einrastet. Führen Sie die Schritte 2 bis 6 erneut durch, um die restlichen Druckkassetten zu installieren. Installation von Druckerverbrauchsmaterial...

  • Seite 57: Anbringen Der Einsteckhülle Für Die Kurzanleitung

    Anbringen der Die selbstklebende Einsteckhülle, die im Einsteckhülle für die Lieferumfang des Druckers enthalten ist, stellt einen praktischen Aufbewahrungs- Kurzanleitung ort für die Kurzanleitung dar. Entfernen Sie das Schutzpapier von der Rückseite der Hülle für die Kurzanleitung. Drücken Sie die selbstklebende Rückseite der Einsteckhülle auf die Innenseite der Vorderklappe.

  • Seite 58: Anbringen Einer Selbstklebenden Bedienerkonsolen- Schablone

    Anbringen einer selbst- Ist Englisch nicht Ihre bevorzugte klebenden Bediener- Sprache, so bringen Sie die Schablone mit den übersetzten Bezeichnungen der konsolenschablone Bedienerkonsolentasten folgender- maßen an: Suchen Sie die im Lieferumfang Ihres Druckers enthaltene selbstklebende Schablone. Ziehen Sie die Folie von der Rückseite der Schablone ab.

  • Seite 59: Schließen Der Oberen Abdeckung

    Schließen der oberen Legen Sie beide Hände gemäß Abdeckung Abbildung auf die obere Abdeckung. ACHTUNG! Bevor Sie die obere Drücken Sie die obere Abdeckung Abdeckung schließen, stellen Sie sicher, fest nach unten, bis diese daß sich keine Kleidungsstücke oder einrastet. andere Gegenstände unter der Abdek- kung befinden, und achten Sie darauf, sich nicht die Finger einzuklemmen.
  • Seite 60 Drehen Sie den Hebel, der die obere Abdeckung verriegelt, nach rechts. Wenn es nicht möglich ist, den Hebel zur Verriegelung zu drehen, ist die Abdeckung nicht vollständig geschlossen. Legen Sie beide Hände auf die Punkte zum Anheben, und drücken Sie die rechte Verriegelung der oberen Abdeckung.

  • Seite 61: Schritt 7: Einlegen Von Papier

    Schritt 7: Einlegen von Papier In der folgenden Tabelle sind die Seitenzahlen aufgeführt, unter denen Sie Anweisungen zum Einlegen von Papier in die Standardfächer, in die zusätzlichen Fächer sowie in die Universalzuführung finden. Siehe Einzug Papierformate Papiersorten Kapazität Seite... Fach 1 Letter, A4, Legal, Tabloid Papier, Glanzpapier •...
  • Seite 62 • Karten: Letter, A4 (128 - 163 g/m • Papieretiketten: Letter, A4 (max. 180 g/m Letter, A4 (105 - 128 g/m Lexmark Glanzpapier hat ein Gewicht von 120 g/m Lexmark Folien haben ein Gewicht von 120 g/m Einlegen von Papier...

  • Seite 63: Einlegen Von Papier In Die Papierfächer

    Einlegen von Papier in Jedes Papierfach faßt etwa 550 Blatt die Papierfächer Papier. Hinweis: Wenn Sie über ein zusätz- Befolgen Sie diese Anweisungen, um liches Fach für schwere Druckmedien Papier in sämtliche Papierfächer verfügen, sollten Sie den entsprechen- einzulegen. den Abschnitt in der Tabelle auf Seite 53 lesen und den Anweisungen für das Fach für schwere Druckmedien auf Seite 59 folgen.
  • Seite 64 Hinweis: Anhand der Position der lin- ken Papierführung erkennt der Drucker das Format des eingelegten Papiers. Falls sich die linke Papierführung an der falschen Position befindet, können Pro- bleme bei der Papierzuführung auftreten oder die Seiten falsch formatiert werden. Drücken Sie die linke Papierfüh- rung, und schieben Sie sie in die entsprechende Position für das eingelegte Papierformat.
  • Seite 65 Hinweis: Überschreiten Sie nicht die maximale Füllhöhe. Durch Überladen des Papierfachs können Papierstaus entstehen. Legen Sie das Papier mit der zu bedruckenden Seite nach unten in das Fach. Drücken Sie die Lasche der vorderen Papierführung, und verschieben Sie die Führung, bis sie den Papierstapel leicht berührt.
  • Seite 66 Drehen Sie den Papierformat- knopf, bis das Format des sich im Fach befindlichen Papiers ange- zeigt wird. Schieben Sie das Fach bis zum Anschlag in den Drucker. Einlegen von Papier...

  • Seite 67: Verwenden Des Fachs Für Schwere Druckmedien

    Verwenden des Fachs für Das zusätzliche Fach für schwere Druck- medien ersetzt Fach 1. Das Fach für schwere Druckmedien schwere Druckmedien ist speziell für den Gebrauch von Normalpapier, Folien, Etiketten und Karten mit höherem Gewicht ausgelegt. Anweisungen zur Installation des Fachs für schwere Druckmedien finden Sie auf der Doku- mentations-CD.

  • Seite 68: Einstellen Der Papiersorte

    Drücken Sie Menü, bis Fach 1 Größe angezeigt wird, und drücken Sie dann Auswählen. MENÜ PAPIER Drücken Sie Menü, bis das PAPIERFORMAT Papierformat des im Fach eingelegten Papiers angezeigt Zurück Auswählen Menü wird, und drücken Sie dann Auswählen. Stop Fortfahren Einstellen der Papiersorte Drücken Sie einmal Zurück.

  • Seite 69: Einlegen Von Papier In Die Universalzuführung

    Drücken Sie einmal Zurück. Menü Papier wird in der ersten MENÜ PAPIER Zeile und Papiersorte in der zweiten Zeile angezeigt. PAPIERSORTE Drücken Sie Menü, bis Zurück Auswählen Menü Benutzersorten angezeigt wird, und drücken Sie dann Auswählen. Stop Fortfahren Drücken Sie Menü, bis Benutzerdef.
  • Seite 70 • Manuelle Papierzuführung – Senden Sie einen Druckauftrag an die Zuführung, und geben Sie dabei am Computer das Papier- format und die Papiersorte an. Der Drucker fordert Sie dann auf, die entsprechenden Druckme- dien einzulegen, bevor er mit dem Druck fortfährt. So legen Sie Druckmedien in die Universalzuführung ein: Öffnen Sie die Universalzu-...
  • Seite 71 Drücken Sie auf die Papierzufuhr- platte, bis sie einrastet. Biegen Sie den Papierstapel in beide Richtungen, um die Blätter voneinander zu lösen, und fächern Sie den Stapel auf. Das Papier darf nicht geknickt oder geknittert werden. Gleichen Sie die Kanten auf einer ebenen Fläche an.
  • Seite 72 Hinweis: Überschreiten Sie nicht die maximale Füllhöhe. Durch Überladen der Zuführung können Papierstaus entstehen. Legen Sie das Papier mit der zu bedruckenden Seite nach oben zwischen die Papierführungen ein. Schieben Sie die Set-Taste nach links, um das Fach zu entriegeln. Die Universalzuführung wird geschlossen, indem sie angehoben wird.

  • Seite 73: Einlegen Von Papier In Die Zuführung Mit Hoher Kapazität

    Einlegen von Papier in Die optionale Zuführung mit hoher die Zuführung mit Kapazität kann zusätzlich etwa 3000 Blatt Papier zuführen. hoher Kapazität Hinweis: Legen Sie nur Papier als So legen Sie Druckmedien in die Druckmedium in die Zuführung mit hoher Zuführung mit hoher Kapazität ein: Kapazität ein.
  • Seite 74 Hinweis: Die Zuführung mit hoher Kapazität muß für Papier mit den Formaten A4 oder Letter richtig angepaßt werden. Falls sich die Papierführungen an der falschen Position befinden, können Probleme bei der Papierzuführung auftreten. Lösen Sie die Rändelschrauben der linken und rechten Papierführung.
  • Seite 75 Schieben Sie die Papierführungen nach links oder rechts in die entsprechende Position für das eingelegte Papierformat (A4 oder Letter). Ziehen Sie die Rändelschrauben der linken und rechten Papierführung fest. Biegen Sie den Papierstapel in beide Richtungen, um die Blätter voneinander zu lösen, und fächern Sie den Stapel auf.
  • Seite 76 Hinweis: Überschreiten Sie nicht die maximale Füllhöhe. Durch Überladen des Papierfachs können Papierstaus entstehen. Legen Sie das Papier mit der zu bedruckenden Seite nach oben so ein, daß es an den Papierführun- gen anliegt. Einlegen von Papier...
  • Seite 77 Hinweis: Wenn nur ein kleiner Stapel Papier im Fach liegt, läßt der Sensor für wenig Papier ein Absenken des Fachs nicht zu. Legen Sie Papier nach, um das Fach absenken zu können. Drücken Sie die Taste für das Papierfach. Das Papierfach senkt sich ab, so daß...

  • Seite 78: Schritt 8: Überprüfen Der Druckerkonfiguration

    Schritt 8: Überprüfen der Druckerkonfiguration Einschalten des Druckers Hinweis: Um einer elektri- schen Überlastung vorzu- beugen, schließen Sie den Drucker an eine ordnungsge- mäß geerdete Steckdose oder einen Stromkreis, der mit einem FI-Schalter versehen ist, an. Schließen Sie ein Ende des Netzkabels an den Anschluß an der Seite des Druckers und das andere Ende an eine ordnungsgemäß...

  • Seite 79: Drucken Einer Seite Mit Menüeinstellungen

    Schließen Sie ein Ende des Netzkabels für die Zuführung mit hoher Kapazität an den Anschluß an der Seite der Zuführung mit hoher Kapazität und das andere Ende an eine ordnungsgemäß geerdete Steckdose an. Schalten Sie den Drucker ein. Wenn der Drucker lokal (direkt an einen Computer) angeschlossen ist, lassen Sie den Computer und alle anderen daran angeschlossenen Geräte ausgeschaltet.

  • Seite 80: Drucken Einer Netzwerk-Konfigurationsseite

    Überprüfen Sie, ob die von Ihnen installierten Optionen unter „Installierte Optionen“ aufgeführt sind. MENÜ DIENSTPROG. Wenn eine installierte Option nicht aufgeführt ist, schalten Sie den Drucker aus, ziehen Sie den Netzstecker, und installieren Sie die Option erneut. Zurück Auswählen Menü Überprüfen Sie, ob unter „Druckerinformationen“...
  • Seite 81 Worin besteht der nächste Schritt? Task Siehe Seite... Konfigurieren für TCP/IP Installieren von Druckertreibern Überprüfen der Druckerkonfiguration...

  • Seite 82: Schritt 9: Konfigurieren Für Tcp/Ip

    Schritt 9: Konfigurieren für TCP/IP Wenn TCP/IP im Netzwerk zur Verfügung steht, sollten Sie dem Drucker eine IP-Adresse zuweisen. Festlegen der IP- Wenn Ihr Netzwerk mit DHCP arbeitet, wird automatisch eine IP- Adresse des Adresse zugewiesen, nachdem Sie das Netzwerkkabel am Drucker angeschlossen haben.

  • Seite 83: Überprüfen Der Ip-Einstellungen

    Drücken Sie Menü, bis IP-Adr. festl. angezeigt wird, und drücken Sie dann Auswählen. Ändern Sie die Adresse, indem Sie Menü drücken, um die einzelnen Ziffern zu erhöhen bzw. zu verringern. Drücken Sie Auswählen, um zum nächsten Segment zu gelangen. Drücken Sie abschließend die Taste Auswählen.

  • Seite 84: Konfigurieren Für Den Internetdruck

    Konfigurieren für Wenn in Ihrem Drucker eine optionale ImageQuick-Firmware-Karte den Internetdruck installiert ist, können Sie den Drucker für den Internetdruck konfigurieren, sobald ihm eine IP-Adresse zugewiesen ist. Detaillierte Anweisungen zur Konfiguration finden Sie auf der im Lieferumfang der ImageQuick-Karte enthaltenen CD. Konfigurieren für TCP/IP...

  • Seite 85: Netzwerkdruck

    Netzwerkdruck Die folgenden Anweisungen erläutern die Installation von Druckertreibern für in ein Netzwerk eingebundene Drucker. Windows In Windows-Netzwerkumgebungen können Lexmark Drucker für direkten oder gemeinsam genutzten Druck konfiguriert werden. Unterstützte Netzwerkdruckeranschlüsse • Microsoft IP-Anschluß (Windows NT 4.0 und Windows 2000) •...

  • Seite 86: Unterstützte Druckertreiber

    Systemtreiber sind in die Windows-Betriebssysteme integriert. Lexmark Netzwerkanschluß Angepaßte Treiber stehen auf der Treiber-CD zur Verfügung. verwenden, steht Ihnen ein erweiterter Funktionsumfang zur Aktualisierte Treiber (System und angepaßt) können von der Lexmark Verfügung, beispielsweise Website unter www.lexmark.com heruntergeladen werden. Druckerstatuswarnungen. Unterstützte Druckmethoden •...
  • Seite 87 Printer Description-Datei (PPD) objekt (Symbol) erstellen. Verwenden Sie dazu den LaserWriter 8- enthält detaillierte Informatio- Druckertreiber und die PPD-Datei für den Lexmark C910. nen zu den Funktionen eines Spezielle Informationen zum Installieren des Druckers in Ihrem Druckers für UNIX- oder...

  • Seite 88: Lokaler Druck

    Druckers enthaltenen Treiber-CD. Klicken Sie auf Dokumentation anzeigen, und suchen Sie das Thema „Installation eines Netzwerkdruckers“. Nicht-NDPS (Drucken mit Warteschlange) Um die neuesten Informationen zur Lexmark Unterstützung für Nicht- NDPS-Umgebungen aufzurufen, klicken Sie auf der Treiber-CD auf Dokumentation anzeigen und suchen das Thema „Installation eines Netzwerkdruckers“.

  • Seite 89: Unterstützte Verbindungen

    Aktualisierte Treiber (System und angepaßt) können von der Lexmark statuswarnungen. Website unter www.lexmark.com heruntergeladen werden. Macintosh Sie müssen die PPD-Datei des Lexmark C910 installieren und mit dem Laser Writer 8-Druckertreiber oder dem Adobe PostScript- Treiber verwenden. Die PPD des Lexmark C910 sowie spezifische Informationen zur lokalen Druckerinstallation auf Macintosh-Computern finden Sie auf der im Lieferumfang des Druckers enthaltenen Treiber-CD.
  • Seite 90 USB-Verbindungen zu Sun Ray-Geräten und Sun Lexmark Website unter Workstations. www.lexmark.com zur Sie können diese Druckertreiberpakete von der Lexmark Website Verfügung. unter www.lexmark.com herunterladen. Abhängig davon, welche Version der Treiber-CD im Lieferumfang Ihres Druckers enthalten ist, finden Sie das benötigte Treiberpaket auch auf der CD.

  • Seite 91: Schritt 11: Bereitstellen Von Informationen Für Benutzer

    Schritt 11: Bereitstellen von Infor- mationen für Benutzer Angeben von Verschiedene Benutzergruppen benötigen Zugriff auf die Druckerbenutzern Informationen auf der Lexmark C910 Dokumentations-CD. Diese Gruppen beinhalten: • Absender von Druckaufträgen • Administratoren von Netzwerkdruckern • HelpDesk-Mitarbeiter • Technischer Kundendienst Suchen nach Starten Sie die CD, und suchen Sie im Inhalt nach einer vollständigen...

  • Seite 92: Bereitstellen Der Informationen

    Drucken erhalten Sie, wenn Sie die CD starten und auf Navigation oder auf der Startseite auf Als Buch drucken klicken. Aufbewahren der Zusätzlich zu der Lexmark C910 Dokumentations-CD ist im Kurzanleitung Lieferumfang des Druckers eine Kurzanleitung enthalten. Es wird empfohlen, diese Broschüre in der praktischen Einsteckhülle aufzubewahren.

  • Seite 93: Index

    Index Ablage 1 2 Anbringen Dokumentationen vii 550-Blatt-Papierzuführungen 10 Treiber vii Bedienerkonsolenschablone 50 BNC T-Stecker 38 DB9-Stecker 38 Druckserver 32 Dokumentations-CD Duplexeinheit 12 Bereitstellen 84 Einsteckhülle für Kurzanleitung 49 Informationen vii Optionskarten 32 dpi vi Parallelkabel 39 Drucker RJ-45-Stecker 37 Anheben 11 Speicherkarten 28 Auspacken 1...
  • Seite 94 Kurzanleitung Füllhöhe, maximal Anbringen der Einsteckhülle 49 550-Blatt-Fächer 57 Broschüreninformation vii, 84 Universalzuführung 64 Zuführung mit hoher Kapazität 68 Lexmark C910 Dokumentations-CD vii Lexmark Website viii ImageQuick 76 Linux 79 Informationen zu Emissionen (FCC) ii LocalTalk-Netzwerk Informationsquellen vii Anschluß an Tri-Port-Adapter 32...
  • Seite 95 Umgebung 3 Interner Druckserver 32 UNIX 79 Koax/Twinax-Adapter für SCS 32 USB 39 Tri-Port-Adapter 32 USB/Parallel-Schnittstellenkarte 32 USB/Parallel-Schnittstellenkarte 32 Website, Lexmark viii Papier Windows 77, 80, 81 Einlegen 53 Formate 53 Sorten 53 Papierablagen Zuführung mit hoher Kapazität 15 Ablage 1 2...
  • Seite 96 Teilenr. 12N0410 E.C. 2N0016 Lexmark und Lexmark mit der roten Raute sind Marken von Lexmark International, Inc., eingetragen in den USA und/oder anderen Ländern. © 2001 Lexmark International, Inc. 740 West New Circle Road Lexington, Kentucky 40550, USA www.lexmark.com...
