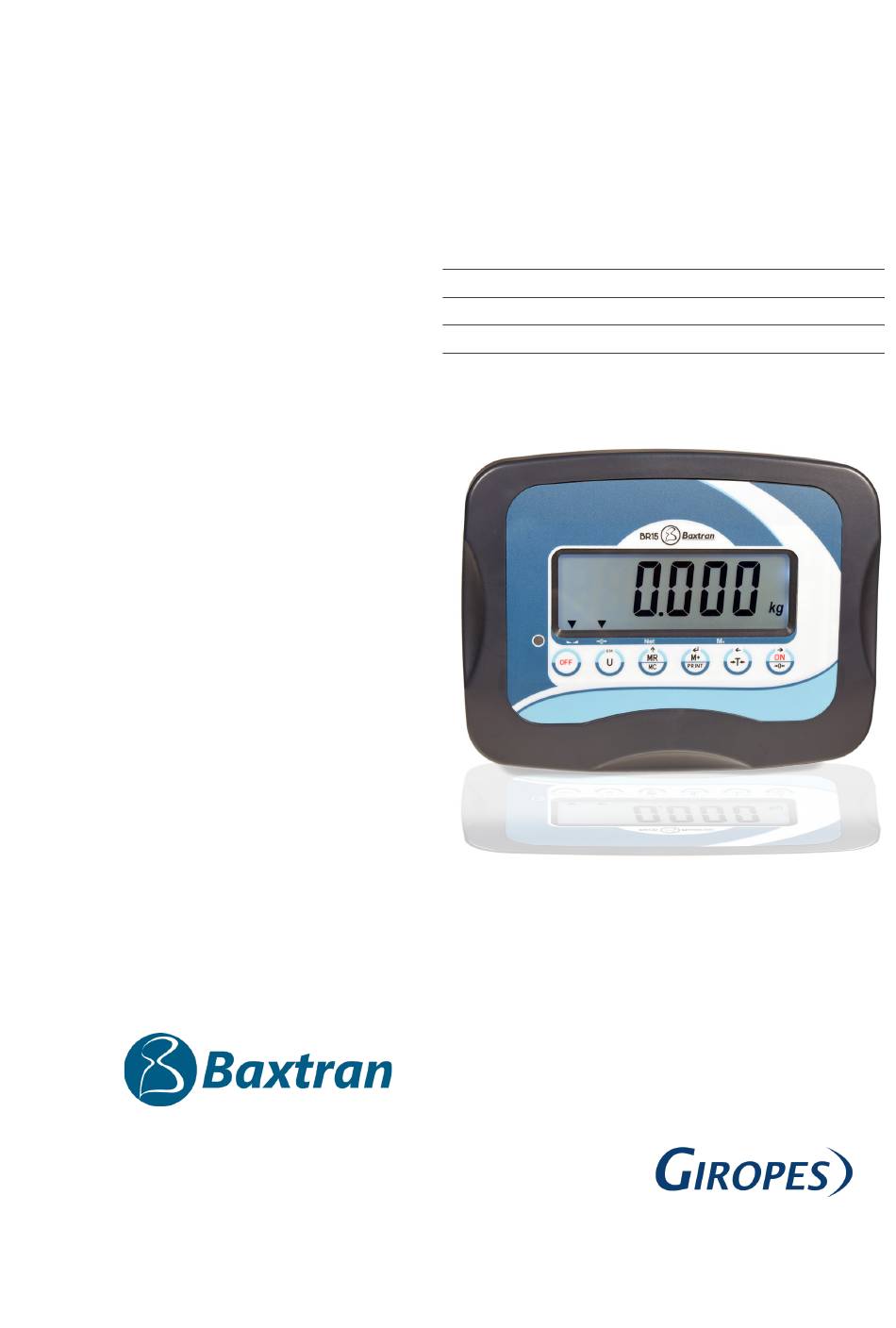

El fabricante se reserva el derecho de modificar sin previo aviso las características de sus productos para introducir mejoras técnicas o cumplir con nuevas regulaciones oficiales./Le
constructeur se réserve le droit de modifier les caractéristiques de ses produits en vue d'y apporter des améliorations techniques ou de respecter de nouvelles réglamentations./The
manufacturer reserves the right to modify the specifications of its products in order to make technical improvements or comply with new regulations.
marca propiedad de | est une marque de | trade mark propiety of:
Pol. Empordà Internacional Calle F. Parcela 15-16
BR 15
INDICADOR
INDICATEUR
INDICATOR
AUSWERTEGERÄTE
17469 VILAMALLA - (Girona) SPAIN
T. (34) 972 527 212 - F. (34) 972 527 211
ES-FR-EN-DE
V.2
18/06/2017
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Baxtran BR 15

Inhaltszusammenfassung für Baxtran BR 15

  • Seite 2: Inhaltsverzeichnis

    ÍNDICE ALIMENTACIÓN ANTES DE LA UTILIZACIÓN CONSUMO CONEXIÓN DE LA CÉLULA DE CARGA AL INDICADOR DESCRIPCIÓN DEL TECLADO APLICACIONES BR15 6.1 MODO DE PESAJE NORMAL 6.1.1 CONFIGURACIÓN DEL EQUIPO 6.1.2 PRIMERA CALIBRACIÓN 6.1.3 UTILIZACIÓN 6.2 MODO CUENTA PIEZAS 6.2.1 CONFIGURACIÓN DEL EQUIPO 6.2.2 PRIMERA CALIBRACIÓN 6.2.3 UTILIZACIÓN 6.3 LÍMITES Y ALARMA...
  • Seite 3 BR15 INDEX ALIMENTATION AVANT DE L’UTILISATION DU ÉQUIPEMENT CONSOMMATION CONNEXION DE LA CELLULE DE CHARGE À L’INDICATEUR DESCRIPTION DU CLAVIER APPLICATIONS BR15 6.1 MODE DE PESAGE 6.1.1 CONFIGURATION DE L’ÉQUIPEMENT 6.1.2 PREMIER CALIBRAGE 6.1.3 UTILISATION 6.2 MODE COMPTEUSES 6.2.1 CONFIGURATION DE L’ÉQUIPEMENT 6.2.2 PREMIER CALIBRAGE 6.2.3 UTILISATION 6.3 LIMITES ET UNE ALARME...
  • Seite 4 BR15 INDEX EXCITATION BEFORE ITS USE CONSUMPTION LOAD CELL CONNECTION TO THE INDICATOR KEYBOARD DESCRIPTION BR15 APPLICATIONS 6.1 NORMAL WEIGHING MODE 6.1.1 EQUIPMENT CONFIGURATION 6.1.2 FIRST CALIBRATION 6.1.3 USE 6.2 MODE COMPTEUSE 6.2.1 EQUIPMENT CONFIGURATION 6.2.2 FIRST CALIBRATION 6.2.3 USE 6.3 LIMITS AND ALARM 6.4 UNIT RANGE/ MULTI RANGE/ MULTI INTERVAL PARAMETERS...
  • Seite 5 BR15 INDEX SPANNUNGSVERSORGUNG VOR DER BENUTZUNG BATTERIELAUFZEIT ANSCHLUSS DER WÄGEZELLE AN DIE GEWICHTSANZEIGE BESCHREIBUNG VON DISPLAY UND TASTATUR ANWENDUNGEN BR15 6.1 NORMALER WÄGEMODUS 6.1.1 COMPUTERKONFIGURATION 6.1.2 ERSTKALIBRIERUNG 6.1.3 NUTZUNG 6.2 ZÄHLWEISE 6.2.1COMPUTERKONFIGURATION 6.2.2 ERSTKALIBRIERUNG 6.2.3 NUTZUNG 6.3 UND ALARMGRENZEN 6.4 EINHEIT / MULTI-RANGE / MULTI-RANGE-BEREICH PARAMETEREINSTELLUNGEN KONFIGURATIONSPARAMETER 8.1 INTERNE ZÄHLER (A/D)
  • Seite 6 BR15...

  • Seite 52: Spannungsversorgung

    BEDIENUNGSANLEITUNG BR15 1. SPANNUNGSVERSORGUNG BR15 Eingang 230~240V Ausgang 10V 600mA Aufladbare Batterie 6V/4Ah 2. VOR DER BENUTZUNG 1. Die Waage auf einen festen und ebenen Untergrund stellen, jedoch nicht in Schwingungen ausgesetzten Räumen. 2. Eine unabhängige Spannungsquelle verwenden, um elektrische Störungen zu vermeiden. 3.

  • Seite 53: Beschreibung Von Display Und Tastatur

    BEDIENUNGSANLEITUNG BR15 5. BESCHREIBUNG VON DISPLAY UND TASTATUR 1a. funktion; Taste zum Einschalten der Waage. 2a. funktion; Um die Anzeige auf “0” zu stellen, muss der im Display angezeigte Wert unter ± 2% seiner maximalen Wiegekapazität liegen. 3a. funktion; Um sich im Programmiermodus eine Leerstelle nach rechts oder nach oben zu bewegen. 1a.

  • Seite 54: Anwendungen Br15

    BEDIENUNGSANLEITUNG BR15 6. ANWENDUNGEN BR15 6.1 NORMALER WÄGEMODUS 6.1.1 COMPUTERKONFIGURATION 6.1.2 ERSTKALIBRIERUNG 6.1.3 NUTZUNG 6.2 ZÄHLWEISE 6.2.1 COMPUTERKONFIGURATION 6.2.2 ERSTKALIBRIERUNG 6.2.3 NUTZUNG 6.3 UND ALARMGRENZEN 6.4 EINHEIT / MULTI-RANGE / MULTI-RANGE-BEREICH 6.1 MODO DE PESAJE NORMAL 6.1.1 COMPUTERKONFIGURATION Siehe Abschnitt LF2 technische Parameterr 6.1.2 ERSTKALIBRIERUNG Siehe Abschnitt LF1 technische Parameterr 6.1.3 NUTZUNG...

  • Seite 55: Einheit / Multi-Range / Multi-Range-Bereich

    BEDIENUNGSANLEITUNG BR15 6.4 EINHEIT / MULTI-RANGE / MULTI-RANGE-BEREICH Das Display kann mit einem einzelnen Bereich ausgebildet sein, also ein maximales Gewicht und einen Schrittwert . Oder als Multi-Bereich oder Multi-Intervall, ein Maximalgewicht in diesen Fällen. 0 bis die Hälfte des maximalen Gewichtswert ausgewählt (Schritt 1) und der Hälfte des Maximalgewicht verwendet wird, wird der nächste Schritt Wert (Schritt 2) verwendet wird.
  • Seite 56 BEDIENUNGSANLEITUNG BR15 gewünschten Wert auszuwählen. 7. Drücken Sie zur Bestätigung die Taste 8. Im Display wird der Wert angezeigt. 0 0 0 (Alarmeinstellung) DISPLAY WERT STABILITÄT Keine Stabilität für den akustischen Alarm erfor- derlich. Stabilität für den akustischen Alarm erforderlich. Immer 0 Alarm aus Alarm wird ausgelöst, wenn er sich im Ok-Bereich...
  • Seite 57 BEDIENUNGSANLEITUNG BR15 (Wenn das Objekt von der Platte entfernt wird, hält die Anzeige das Gewicht für ein paar Sekunden, nützlich für Tierwägefunktion eingestellt) 1. Drücken Sie die Taste um den Parameter auszuwählen. 2.Drücken Sie die Taste um die gewünschte Option auszuwählen. 3.
  • Seite 58 BEDIENUNGSANLEITUNG BR15 Format 4 Drucker VERSCHIEDENE MÖGLICHE FORMATE 232 7 232 8 Datenframe und manuelle Speicherung mit Nulldurchgang und Datenframe und automatische Speicherung bei Stabilität, mit Format 3. Format 3 Drücken der Taste Nulldurchgang mit Wenn in der Anzeige 0 steht und man zwei Mal hintereinander die Taste drückt, dann wird die komplette Zeile defruckt.

  • Seite 59: Übertragungsraten

    BEDIENUNGSANLEITUNG BR15 8.6.1 ÜBERTRAGUNGSRATEN 1. Presse für den zugriff auf den Parameter. 2. Presse die gewünschten Ausgabemodus Daten auszuwählen. 3. Presse zu bestätigen. Der Bildschirm zeigt nun möglich ÜBERTRAGUNGSRATEN b1200 1200 baudios b2400 2400 baudios b4800 4800 baudios b9600 9600 baudios b19200 19200 baudios b38400...
  • Seite 60 BEDIENUNGSANLEITUNG BR15 FORMAT 2 (232 4 ~ 6): 12 BYTES ASCII FÜR DIE GEWICHTSEINHEITEN kg, g, t, lb CR LF Daten Einheit 15 BYTES ASCII FÜR DIE GEWICHTSEINHEITEN tl, T, lboz CR LF Daten Einheit 13 BYTES ASCII FÜR DIE GEWICHTSEINHEITEN pcs CR LF Daten Einheit...

  • Seite 61: Kalibrierung

    BEDIENUNGSANLEITUNG BR15 9. 9. KALIBRIERUNG (NUR FÜR BEFUGTES PERSONAL) 0. Den internen Schalter auf CAL ON stellen ECF – 1 1. Im normalen Wiegemodus die Tasten ,drücken, woraufhin im Display angezeigt wird. ECF-1, ECF-2 ECF-3 2. Die Tasten drücken, um die gewünschte Funktion auszuwählen: oder * ECF-1 NULLPUNKT- UND GEWICHTSKALIBRIERUNG Die Taste...
  • Seite 62 BEDIENUNGSANLEITUNG BR15 CALIBRACIÓN DE PESO LF 1 DISPLAY DESCRIPCIÓN y SECUENCIA DE USO Die Kalibrierung kann mit jedem Kalibriergewicht durchgeführt werden; das Gewicht muss jedoch LF 1 mindestens ein 1/3 der maximalen Wiegekapazität betragen und darf nie darüber liegen. CAL Z •Drücken Sie die Taste um mit der Nullpunktkalibrierung zu beginnen (drücken Sie um den...
  • Seite 63 BEDIENUNGSANLEITUNG BR15 LF 2 •Drücken Sie die Taste um zu beginnen; es wird der INTERNE WERT angezeigt. Drücken Sie die Taste um das Menü zu verlassen. Die Waage wird automatisch neu gestartet 262144 •Drücken Sie die Konfiguration fortzusetzen. (Drücken Sie das Setup-Menü zu verlassen und zum LF2).
  • Seite 64 BEDIENUNGSANLEITUNG BR15 •Legen Sie 1/3 des maximalen Gewicht auf Avocado und drücken 1/3 der Kapazität zu kalibrie- ren. (Presse zum Verlassen der Kalibrierung und zum Menü zurückzukehren LF3) •Legen Sie 2/3 des maximalen Gewicht auf Avocado und drücken 2/3 Kapazität zu kalibrieren. (Presse para salir de la calibración y volver al menú...
  • Seite 65 BEDIENUNGSANLEITUNG BR15 CIEGA LF 5 DISPLAY BESCHREIBUNG UND ABLAUFFOLGE ZP 0 OFF LF 5 ZP 1 Eine Teilung wird nicht angezeigt, sondern Null ZP 2 Zwei Teilungen werden nicht angezeigt, sondern Null ZP 3 Drei Teilungen werden nicht angezeigt, sondern Null ZP 4 Vier Teilungen werden nicht angezeigt, sondern Null ZP 5 Fünf Teilungen werden nicht angezeigt, sondern Null * Diese Funktion ist gesperrt, wenn sich UF-5 im HOLD 1-Modus befindet.

  • Seite 66: Garantie

    BEDIENUNGSANLEITUNG BR15 -00- • Die Vorkalibrierungs-Nummer wird eine Sekunde lang angezeigt. 9.8035 • Drücken Sie die Taste um fortzufahren. 0 ~ 9 • Drücken Sie die Tasten und anschließend um den Wert 9.8035 für die Schwerkraft einzugeben... (Drücken Sie ESC, um die Einstellung zu verlassen und in das Menü LF 7 zurückzukehren).
  • Seite 67 BR15 BR15 DECLARACIÓN DE CONFORMIDAD | DECLARATION OF CONFORMITY | DÉCLARATION DE CONFORMITÉ | KONFORMITÄTSERKLÄRUNG...
