Cod. 97864
V09_18

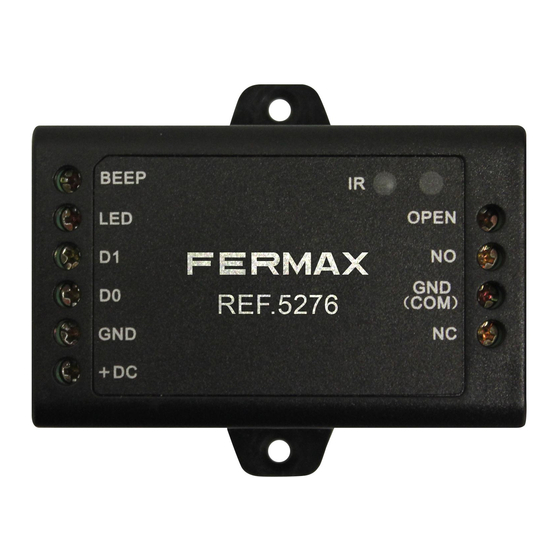

REF. 5276 CONTROLADOR MINI 1PTA WG
Manual de usuario
Descripción
Los controladores MINI permiten dotar a los lectores Wiegand de un control autónomo y la conexión tanto del
abrepuertas como del botón de salida. El controlador incluye un teclado de programación Infrarrojo para la
programación y mantenimiento de la instalación. Se recomienda instalar el controlador por detrás del lector en un
registro independiente no accesible desde el exterior.
Características
-1.000 usuarios.
-Modos de funcionamiento: Tarjeta, tarjeta o teclado, tarjeta con teclado y multi tarjetas/teclados válidos.
-Permite la conexión de 1 lector con salida Wiegand 26.
-Permite teclados que transmiten en 4 bits, 8bits (ASCII), o 10 bits Numero tarjeta virtual.
-Incluye teclado de programación remota con Infrarrojos.
-Permite función de tarjeta Master Altas y tarjeta Master Bajas.
Datos técnicos
Controlador de puerta mini Wiegand.
Modelo
Capacidad usuarios
Modos de acceso
Alimentación
Consumo reposo / funcionamiento
*
Relé
(salida 12Vdc/2A según alimentación)
Tiempo de salida regulable
Protocolo
Material
Distancia al lector
Temperatura de funcionamiento
Dimensiones
Humedad
ES
Controlador MINI Wiegand 1pta.
1.000
Tarjeta, Tarjeta o Teclado (PIN), tarjeta + teclado (PIN)
12Vdc (9-24VDC)
20mA / 110mA
2A Máximo.
Se puede configurar internamente para que de contacto
seco (libre de potencial).
1-99 (5 segundos programados por defecto)
Wiegand 26bits
ABS
Max. 100m.
-20ºC a +60ºC
54mm × 65mm × 9mm
90%
*
Al abrir el controlador vemos la siguiente
configuración de fábrica:
Relé con salida de alimentación directa:
Jumper: 3 y 4.
Jumper: 1 y 2.
Si desea que el relé sea un contacto seco libre
de pontencial deje un solo jumper entre 3 y 1:
Jumper: 3 y 1.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fermax 5276

  • Seite 1 Cod. 97864 V09_18 REF. 5276 CONTROLADOR MINI 1PTA WG Manual de usuario Descripción Los controladores MINI permiten dotar a los lectores Wiegand de un control autónomo y la conexión tanto del abrepuertas como del botón de salida. El controlador incluye un teclado de programación Infrarrojo para la programación y mantenimiento de la instalación.

  • Seite 2: Instalación

    Cod. 97864 V09_18 Instalación Diodo 1N4004 (Protección del relé) Ver esquema (pág.3) BEEP Φ3*25mm Bornas Nombre Notas Regletero de la izquierda BEEP Activación del buzzer del lector Control LED Verde Wiegand entrada Data 1 Wiegand entrada Data 0 Polo Negativo DC (9~24V) Alimentación de entrada. Polo Positivo DC (9~24V) Alimentación de entrada.
  • Seite 3 Cod. 97864 V09_18 Esquema Con abrepuertas de funcionamiento normal. Relé con salida de alimentación directa 12Vdc. 12Vdc 12Vdc...
  • Seite 4 Cod. 97864 V09_18 Programación Programación tarjetas Master –Quitar alimentación. -Hacer un puente entre GND y OPEN o si está cableado el pulsador de salida mantenerlo pulsado. -Reconectar la alimentación. -Se encucharán 2 beeps y el led cambia de color. -Quitar el puente entre GND y OPEN o dejar de pulsar el pulsador de salida. -Presentar 2 tarjetas en el lector de proximidad de la tecnología de lectura del propio lector.
  • Seite 5 Cod. 97864 V09_18 TARJETA MASTER BAJAS. Baja de Usuarios con Tarjeta. Presentar TARJETA MASTER BAJAS- PRESENTAR TARJETA (presentar las tarjetas que se quieren dar de baja)- Finalizar volviendo a presentar la tarjeta MASTER BAJAS. TARJETA MASTER BAJAS – PRESENTAR TARJETA a eliminar– TARJETA MASTER BAJAS. Bajas de Usuarios con PIN.
  • Seite 6 Cod. 97864 V09_18 Añadir usuarios con el mando de programación dependiendo del tipo de lector. Alta de Usuarios con Tarjeta. Pasos de programación Marcar * (Código Master) # 1. Entrar en programación (El código por defecto es 123456) 1 (ID usuario) # (Presentar la tarjeta en el lector 2.
  • Seite 7 Cod. 97864 V09_18 Eliminar Tarjetas o Códigos PIN con Control Remoto. Pasos de programación Marcar * (Código Master) # 1. Entrar en programación (El código por defecto es 123456) 2 (ID Usuario) # 2. Eliminar Tarjeta o Pin con ID Usuario. 2 (Leer tarjeta) # 2.
  • Seite 8 Cod. 97864 V09_18 Modo de acceso Pasos de programación Marcar 1. Entrar en modo programación * (Código Master) # 4 0 # 2. Acceso por Tarjeta 4 1 # 2. Acceso por Tarjeta + PIN 4 2 #(Por defecto) 2. Acceso por tarjeta o PIN 4 3 (2~9) # 2.

  • Seite 9: Declaración De Conformidad Ce

    éxito. DECLARACIÓN DE CONFORMIDAD CE Por medio de la presente, FERMAX ELECTRÓNICA, S.A.U. declara que la ref. 5276 CONTROLADOR WG 1PTA, cumple con los requisitos de la Directiva RED 2014/53/UE y de la Directiva RoHS 2011/65/EU. Ver página web www.fermax.com...
  • Seite 10 Cod. 97864 V09_18...
  • Seite 11 Cod. 97864 V09_18 REF. 5276 STAND-ALONE CONTROLLER 1DOOR WG User manual Introduction The MINI controllers provide wiegand readers with autonomous control and the connection of both the door opener and the exit button. The controller includes an infrared programming keyboard for programming and maintenance of the installation.

  • Seite 12: Installation

    Cod. 97864 V09_18 Installation Diode IN4004 (For relay circuit protection) see Diagram (page 3) Self Tapping Screws: Φ3*25mm BEEP Wall Anchors Screw Driver Wiring Name Notes The Left Side BEEP Action of the reader buzzer Green LED Light Control Wiegand Input Data 1 Wiegand Input Data 0 Negative Pole of DC (9~24V) Power Input Positive Pole of DC (9~24V) Power Input...
  • Seite 13 Cod. 97864 V09_18 Diagram With Wiegand 26 readers and normal operation (fail-locked) Lock Release at 12Vdc. 12Vdc 12Vdc...
  • Seite 14 Cod. 97864 V09_18 Programming Master Cards Programming -Power off. -Press the Exit Button (or connect “OPEN” and “GND”to be short circuit), hold it. -Power on, there will be two beeps, and the LED light turns into orange. -Release the exit button (or disconnect “OPEN” and “GND”). -Then read any two cards on the external reader (the type of the Master Cards is according to the external reader.
  • Seite 15 Cod. 97864 V09_18 BY REMOTE CONTROL Notes: ⚫ Remote Control: Please use the Infrared Remote Control to program the controller. The “IR” on the controller is the infrared receiving window, please direct the Remote Control to ⚫ User ID number: Assign a user ID to the access card in order to track it. The common user ID number can be any number fom 0~999.
  • Seite 16 Cod. 97864 V09_18 Example: - PIN 9876 ID=1: * (Master Code) # 1 1 #9876#* -PIN 6543 ID=5: * (Master Code) # 1 5 #6543#* Change PIN Programming Step Keystroke Combination Note: Below is done outside programming mode, users can undertake this themselves 1.
  • Seite 17 Cod. 97864 V09_18 Set Access Mode Programming Step Keystroke Combination 1. Enter Program Mode * (Master Code) # 4 0 # 2. Card access 4 1 # 2. Card + PIN access 4 2 #(Factory default) 2. Card or PIN access 4 3 (2~9) # 2.

  • Seite 18: Ce Declaration Of Conformity

    CE DECLARATION OF CONFORMITY Hereby, FERMAX ELECTRONICA, S.A.U., declares that this STAND-ALONE CONTROLLER 1 DOOR WG Ref. 5276, is in compliance with the essential requirements of Directive RED 2014/53/UE and Directive RoHS 2011/65/UE. See website www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.

  • Seite 19: Manuel D'utilisation

    Cod. 97864 V09_18 RÉF. 5276 CONTRÔLEUR AUTONOME 1 PTE WG Manuel d’utilisation Introduction Les contrôleurs MINI permettent d’équiper les lecteurs Wiegand d’une commande autonome et de raccorder aussi bien la gâche électrique que le bouton de sortie. Pour la programmation et la maintenance de l’installation, le contrôleur est doté...
  • Seite 20 Cod. 97864 V09_18 Installation Diode IN4004 (pour la protection du relais), reportez-vous au schéma (page 3) Vis autotaraudeuses : Φ3*25 mm BEEP Chevilles Tournevis Câblage Remarques Bornier gauche BEEP Action de l’avertisseur du lecteur Voyant DEL vert Entrée Wiegand Data 1 Sortie Wiegand Data 0 Pôle négatif alimentation CC (9~24 V) Pôle positif alimentation CC (9~24 V)
  • Seite 21 Cod. 97864 V09_18 Schéma Avec lecteurs Wiegand 26 et gâche électrique normale avec alimentation 12 Vcc 12Vdc 12Vdc...
  • Seite 22 Cod. 97864 V09_18 Programmation Programmation des badges Master - Coupez l’alimentation. - Appuyez sur le bouton de sortie (ou court-circuitez « OPEN » et « GND ») et maintenez-le enfoncé. - Rétablissez l’alimentation. Deux bips sont émis et le voyant DEL devient orange. - Relâchez le bouton de sortie (ou déconnectez «...
  • Seite 23 Cod. 97864 V09_18 AVEC TÉLÉCOMMANDE Remarques : ⚫ Télécommande : veuillez utiliser la télécommande infrarouge pour programmer le contrôleur. Le symbole « IR » du contrôleur correspond au récepteur infrarouge ; veuillez diriger la télécommande directement vers lui. ⚫ Numéro de l’ID utilisateur : assignez un ID utilisateur au badge d’accès afin d’en effectuer le suivi. Le numéro d’ID d’un utilisateur ordinaire se trouve dans la plage 0~999.
  • Seite 24 Cod. 97864 V09_18 Exemple : - PIN 9876 ID=1 : * (code Master) # 1 1 #9876#* -PIN 6543 ID=5 : * (code Master) # 1 5 #6543#* Modifier PIN Étape de programmation Combinaison de touches Remarque : ce qui suit est effectué en dehors du mode programmation ; les utilisateurs peuvent réaliser ces étapes eux-mêmes.
  • Seite 25 Cod. 97864 V09_18 Étape de programmation Combinaison de touches 1. Entrer en mode programmation * (code Master) # 3 (1~99) # Le relais est activé entre 2 et 99 secondes (1= 2. Mode à impulsion 50 ms) (la valeur par défaut est de 5 secondes) 2.

  • Seite 26: Déclaration De Conformité Ce

    été correctement transférées. DÉCLARATION DE CONFORMITÉ CE FERMAX ELECTRONICA, S.A.U. déclare, par la présente, que le CONTRÔLEUR AUTONOME 1 PORTE WG réf. 5276 satisfait aux exigences essentielles de la directive RED 2014/53/UE et de la directive RoHS 2011/65/UE. Reportez-vous au site www.fermax.com.
  • Seite 27 Cod. 97864 V09_18 REF. 5276, EIGENSTÄNDIGER CONTROLLER WGD, 1 TÜR Benutzerhandbuch Einführung Die MINI-Controller ermöglichen es, dass die Wiegand-Leser über eine autonome Steuerung verfügen und der Türöffner sowie Türöffnungstaste angeschlossen werden können. Controller verfügt über eine Infrarot-Programmiertastatur zur Programmierung und Wartung der Anlage. Es wird empfohlen, den Controller hinter dem Leser in einem Kasten zu installieren, der von außen unzugänglich ist.
  • Seite 28 Cod. 97864 V09_18 Installation IN4004 Diode (Für Schutz des Relaiskreises) siehe Diagramm (Seite 3) Selbstschneidende Schrauben: Φ 3*25 mm BEEP Dübel Schraubendreher Verkabelung Name Notizen Die linke Seite PIEP Aktion des Lesersummers Grüne LED-Lichtsteuerung Wiegand-Eingabedaten 1 Wiegand Eingabedaten 0 Minuspol des (9 ~ 24V) Gleichstromeingangs + DC Pluspol des Gleichstromeingangs (9 ~ 24 V) Die rechte Seite...
  • Seite 29 Cod. 97864 V09_18 Diagramm Mit Wiegand-26-Lesern und Normalbetrieb (Arbeitsstrom) bei 12 V DC. 12Vdc 12Vdc...

  • Seite 30: Benutzer Programmieren

    Cod. 97864 V09_18 Programmierung Programmierung der Masterkarten - Stromausschaltung. - Die Exit-Taste gedrückt halten (oder durch Verbinden von „OFFEN“ und „GND“ kurzschließen). - Strom einschalten; es ertönen zwei Signaltöne und die LED leuchtet orange. - Die Exit-Taste loslassen (oder die Verbindung zwischen „OPEN“ und „GND“ aufheben). - Danach einer der beiden Karten am externen Leser lesen (der Typ der Masterkarten bestimmt sich anhand des externen Lesers.

  • Seite 31: Mittels Fernbedienung

    Cod. 97864 V09_18 MITTELS FERNBEDIENUNG Notizen: ⚫ Fernbedienung: Die Infrarot-Fernbedienung einsetzen, um den Controller zu programmieren. „IR“ am Controller bezieht sich auf das Infrarot-Empfangsauge, bitte die Fernbedienung jeweils darauf richten ⚫ Benutzer-ID-Nummer: Der Zutrittskarte eine Benutzer-ID zuweisen, um diese zu verfolgen. Die standardmäßige Benutzer-ID-Nummer darf zwischen 0 ~999 liegen.
  • Seite 32 Cod. 97864 V09_18 mit dem die PIN assoziiert werden kann) (PIN: 4 - 6 Ziffern) 3. Programmmodus verlassen Beispiel: - PIN 9876 ID=1: * (Mastercode) # 1 1 #9876#* -PIN 6543 ID=5: * (Mastercode) # 1 5 #6543#* PIN ändern Programmierschritt Tastenkombination Hinweis: Das Nachfolgend erfolgt außerhalb des Programmiermodus, sodass diese Schritte selber...

  • Seite 33: Controller-Programmierung

    Cod. 97864 V09_18 Controller-Programmierung MITTELS FERNBEDIENUNG Hinweis: ⚫ Fernbedienung: Die Infrarot-Fernbedienung einsetzen, um den Controller zu programmieren. „IR“ am Controller bezieht sich auf das Infrarot-Empfangsauge, bitte die Fernbedienung jeweils darauf richten Relaiskonfiguration einstellen Die Relaiskonfiguration legt das Verhalten des Ausgangsrelais bei der Aktivierung fest. Programmierschritt Tastenkombination 1.

  • Seite 34: Eg-Konformitätserklärung

    übertragen wurde. EG-KONFORMITÄTSERKLÄRUNG Hiermit erklärt FERMAX ELECTRONICA SAU, dass dieser EIGENSTÄNDIGE CONTROLLER WGD, 1 TÜR, Ref. 5276, die grundlegenden Auflagen der Richtlinien RED 2014/53/EG und RoHS 2011/65/EG erfüllt. Siehe Website www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spanien.

  • Seite 35: Manual Do Utilizador

    Cod. 97864 V09_18 REF. 5276 CONTROLADOR MINI 1 PORTA WIEGAND Manual do utilizador Descrição Os controladores MINI permitem equipar os leitores Wiegand com um controlo autónomo e a ligação tanto do trinco, como do botão de saída. O controlador inclui um teclado de programação por infravermelhos para a programação e manutenção da instalação.
  • Seite 36 Cod. 97864 V09_18 INSTALAÇÃO Díodo 1N4004 (proteção do relé) Φ 3*25 mm BEEP Terminais Nome Notas Barra de terminais da esquerda BEEP Ativação do buzzer do leitor Controlo de LED Verde Entrada de dados Wiegand 1 Entrada de dados Wiegand 0 Polo Negativo DC (9~24 V) Alimentação de entrada.
  • Seite 37 Cod. 97864 V09_18 Esquema Com trinco de funcionamento normal. Relé com saída de alimentação direta 12Vdc. Com leitores Wiegand 26 e trinco de funcionamento normal a 12 VDC. 12Vdc 12Vdc...
  • Seite 38 Cod. 97864 V09_18 Programação Programação de cartões Mestre -Cortar a alimentação. -Fazer uma ponte entre GND e OPEN ou, se o botão de saída estiver conectado, mantê-lo pressionado. -Ligar novamente a alimentação. -Ouvir-se-ão 2 bips e o LED mudará de cor. -Eliminar a ponte entre GND e OPEN ou deixar de pressionar o botão de saída.
  • Seite 39 Cod. 97864 V09_18 CARTÃO MESTRE DE REGISTOS – APRESENTAR NOVO CARTÃO – CARTÃO MESTRE DE REGISTOS Registo de Utilizadores com PIN Apresentar o CARTÃO MESTRE DE REGISTOS - Introduzir o PIN - Terminar, voltando a apresentar o cartão MESTRE DE REGISTOS.
  • Seite 40 Cod. 97864 V09_18 Registo de Utilizadores com cartão Passos de programação Marcar * (Código Mestre) # 1. Entrar na programação (o código por predefinição é 123456) 1 (ID de utilizador) # (Apresentar o cartão ao leitor 2. Adicionar cartão: Especificar ID exterior) # O ID de utilizador deve estar entre 0-999 3.
  • Seite 41 Cod. 97864 V09_18 Exemplos: - Código 9876 como primeiro código ID=1: *1 #9876#Novo código#Novo código#* - Código 6543 como quinto código ID=5: *5 #6543#Novo código#Novo código#* Eliminar cartões ou códigos PIN com controlo remoto Passos de programação Marcar * (Código Mestre) # 1.
  • Seite 42 Cod. 97864 V09_18 Modo de acesso Passos de programação Marcar 1. Entrar no modo de programação * (Código Mestre) # 2. Acesso por Cartão 4 0 # 2. Acesso por Cartão + PIN 4 1 # 2. Acesso por Cartão ou PIN 4 2 # (por predefinição) 2.

  • Seite 43: Declaração Ce De Conformidade

    DECLARAÇÃO CE DE CONFORMIDADE Por este meio, a FERMAX ELECTRÓNICA, S.A.U. declara que o produto ref. 5276 CONTROLADOR WG 1PTA cumpre com as disposições pertinentes em conformidade da diretiva 2014/53 RoHS /EU 2011/65/UE. Ver página web www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.
