Inhaltszusammenfassung für Gentics IMR1500

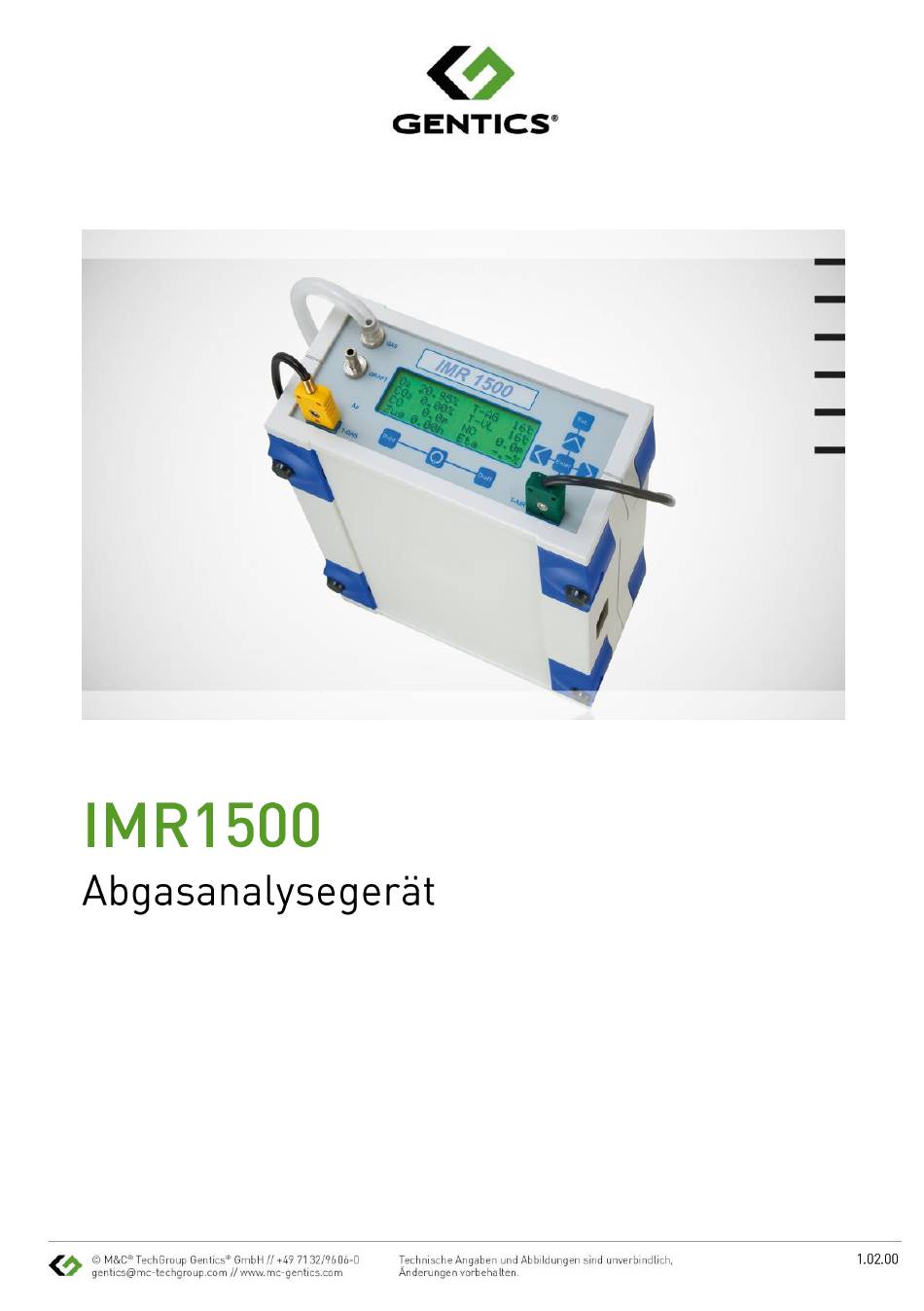

- Seite 1 // BETRIEBSANLEITUNG...
- Seite 2 Diese Bedienungsanleitung erhebt keinen Anspruch auf Vollständigkeit und kann technischen Änderungen unterliegen. © 05/2017 M&C TechGroup Gentics GmbH. Alle Rechte, insbesondere zur Reproduktion dieses Dokumentes oder seines Inhaltes, sind vorbehalten und bedürfen der ausdrücklichen Genehmigung durch Gentics. Version 1.02.00...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. BESTIMMUNGSGEMÄßE VERWENDUNG 1.1 Sicherheitshinweise 2. SYSTEMBESCHREIBUNG 2.1 Einleitung 2.2 Gasweg 2.3 Bedienelemente 4. MENÜ-ÜBERSICHT 4.1 Messmodus Auswahl 4.2 Brennstoffauswahl 4.3 Maßeinheiten 4.4 Sprachauswahl 4.6 Textfeld ändern (nur bei optionalem Drucker) 5. KURZBEDIENUNG 5.1 Kernstromsuche 5.2 Protokollausdruck (nur mit optionalem Drucker) 6. - Seite 4 9. BERECHNUNGSGRUNDLAGEN 9.1 Luftüberschuss 9.2 Kohlendioxyd-Gehalt (CO ) der Abgase 9.3 Umrechnung ppm in ppm(0% O ) trocken 9.4 Umrechnung ppm in mg/m³ trocken 9.5 Umrechnung ppm in mg/kWh trocken 9.6 Umrechnung ppm in mg/m³ Bezugspunkt O trocken 9.7 Umrechnung ppm in mg/kWh Bezuspunkt O trocken 9.8 Wärmeverluste bei der Verbrennung 10.
-
Seite 5: Bestimmungsgemäße Verwendung
Das Messgerät sollte nach 1000 Betriebsstunden, mindestens aber einmal jährlich beim Hersteller oder einer autorisierten Servicestelle gewartet werden. Das Gerät IMR1500 ist mit einer automatischen CO-Spülung ausgerüstet. Treten zu hohe CO-Konzentrationen auf, die den Sensor schädigen könnten, wird dem Abgas in der CO-Messkammer durch eine Zusatzpumpe Luft zugeführt bis die Messwerte... -
Seite 6: Systembeschreibung

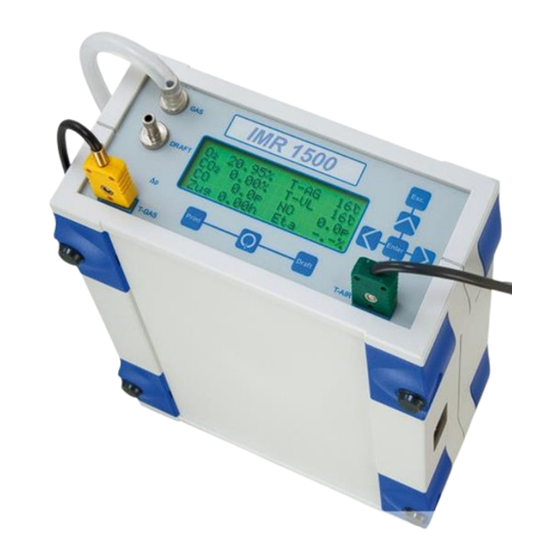

Die Bedienoberfläche ist in Menütechnik aufgebaut und erlaubt eine schnelle Einarbeitung in die Wirkungsweise des Gerätes. Das IMR1500 besitzt einen gepufferten Speicher, so dass die Geräteeinstellungen und abgespeicherte Messungen auch bei abgeschaltetem Gerät erhalten bleiben. Ein Infrarotsensor an der Geräterückseite erlaubt die Übertragung der Messprotokolle auf einen separaten Drucker. -
Seite 7: Bedienelemente
2.3 Bedienelemente... - Seite 8 - Stecken Sie den Lufttemperaturfühler (Option) in die Buchse „T-Luft“ Netzanschluss Wenn eine 230V- Steckdose vorhanden ist, schließen Sie das Gerät mit dem beiliegenden Netzkabel an. Sie können die Messungen selbstverständlich auch mit dem eingebauten Akku durchführen. Schalten Sie das IMR1500 ein.
-
Seite 9: Menü-Übersicht
4. Menü-Übersicht... -
Seite 10: Messmodus Auswahl
4.1 Messmodus Auswahl Die Messmethoden werden unterschieden in Standardmessung und CO-Messung. Bei der Standardmessung werden alle Messgrößen erfasst und dargestellt. Zusätzlich werden daraus alle feuerungstechnischen Rechen-Größen ermittelt und dargestellt. Die CO-Messung ist eine reine Gasmessung, Temperaturen spielen dabei keine Rolle und werden weder erfasst, noch dargestellt. -
Seite 11: Sprachauswahl
oder 4.3.2 Umrechnung Bez. O Bezugswert brennstoffabhängig. diesem Menü kann Bezugswertrechnung ein- und ausgeschaltet werden. Diese Berechnung kann nur in Gewichtseinheiten erfolgen. 4.4 Sprachauswahl Es kann zwischen verschiedenen Dialogsprachen gewählt werden. Sprache auswählen Auswahl bestätigen 4.5 Datum / Uhrzeit Position einstellen Zahlenwert auswählen Uhr einstellen Auswahl bestätigen... -
Seite 12: Textfeld Ändern (Nur Bei Optionalem Drucker)
4.6 Textfeld ändern (nur bei optionalem Drucker) Diese Funktion ist für eine Änderung des Textfeldes auf dem Protokoll-Ausdruck eingerichtet. Vollständige Textfelder können von einer autorisierten Servicestelle auch per Datenübertragung eingerichtet werden. Das Textfeld besteht aus bis zu 10 Zeilen zu 24 Zeichen. Die eingegebenen Zeichen werden in jeder Zeile automatisch zentriert. -
Seite 13: Kurzbedienung
5. Kurzbedienung... -
Seite 14: Kernstromsuche
Beachten Sie, dass in diesem Fall nur die Abgaswerte gedruckt oder abgespeichert werden. Möchten Sie alle Anlagenwerte protokollieren, führen Sie diese bitte in folgender Reihenfolge durch: Zugmessung Abgasmessung 5.1 Kernstromsuche Dieses Menü unterstützt die Suche nach dem Kernstrom im Abgaskanal. Eine Standardmessung soll im Kernstrom erfolgen, also im wärmsten Bereich des Abgaskanals. -
Seite 15: Messprotokolle Drucken Und Speichern
6.3 Messprotokolle drucken und speichern Sollen Messprotokolle sowohl gedruckt, als auch abgespeichert werden, ist folgendermaßen vorzugehen. Zuerst werden die Anlagendaten (siehe 6.2) eingegeben. Zurück ins Mess- menü gelangt man durch betätigen der -Taste. Danach erfolgt der Protokoll-ausdruck gemäß Punkt 5.2. Mehrfachausdrucke sind möglich. Nach dem/den Ausdruck/Ausdrucken wechselt man durch betätigen der unteren Pfeil-Taste in das Speichermenü... -
Seite 16: Erweiterte Bedienung
7. Erweiterte Bedienung 7.1 Feinzug Das IMR1500 ist mit einer Zwei Wege Sonde mit festem Rohr ausgestattet, so dass eine Feinzugmessung möglich ist. Außerdem ist eine Einzelmessung möglich, die danach im Messprotokoll dokumentiert wird. Diese Einzelmessung kann nur aus dem Messmenü mit der Taste Ausgewählt werden. -
Seite 17: Service
8. Service 8.1 Service- Hinweise Das Gerät IMR1500 ist mit einer Reihe von Selbsttestfunktionen aus-gestattet, die ein einwandfreies Arbeiten gewährleisten. Wird ein Fehler festgestellt, wird dieser zur Anzeige gebracht. In diesem Fall muss die Fehlerursache so schnell wie möglich behoben werden. Es sollten keine weiteren Messungen durchgeführt werden. - Seite 18 Bleibt die Fehlermeldung, ist der Sensor verbraucht und muss erneuert werden. CO-Sensor defekt Der Sensor ist defekt oder wurde nicht mit Frisch-luft abgeglichen. Wiederholen Sie den Abgleich. Bleibt die Fehlermeldung, ist der Sensor verbraucht und muss erneuert werden. NO-Sensor defekt Der Sensor ist defekt oder wurde nicht mit Frisch-luft abgeglichen.
-
Seite 19: Serviceinformationen
702T0115 zwischen den Menü- seiten wechseln Ver.: P15V03 30209 run: 51 : 42 h Telefon-Nummer des Gentics-Service fortlaufende Seriennummer Software- Versionsnummer Betriebsstunden 2. / 3. Seite zwischen den Menü- seiten wechseln Anzeige der im Gerät befindlichen Sensoren, deren Messbereiche, Sensor- Bezeichnungen, Herstellungsdaten, sowie das letzte Abgleichdatum 4. -
Seite 20: Berechnungsgrundlagen
Anzeige der sensorspezifischen Daten, Messbereichsüberlaufzähler, sowie ppm- Stunden Zähler Alle Servicedaten lassen sich durch Betätigung der Taste auf den Protokolldrucker ausgeben (nur mit optionalem Drucker möglich). 9. Berechnungsgrundlagen 9.1 Luftüberschuss In der Praxis ist es nicht möglich, mit der theoretischen Luftmenge eine vollkommene Verbrennung zu erreichen. -
Seite 21: Umrechnung Ppm In Ppm
Biogas Biomasse Kohle Brennstoff 11,70 19,40 18,80 15,50 2 max. 9.3 Umrechnung ppm in ppm (0% O ) trocken Auswahlmenü: Anzeige: #### p Ausdruck: COunv #### ppm 9.4 Umrechnung ppm in mg/m³ trocken Auswahlmenü: mg/ m³ Anzeige: #### m Ausdruck: #### mg/m³... -
Seite 22: Umrechnung Ppm In Mg/Kwh Trocken
9.5 Umrechnung ppm in mg/kWh trocken Auswahlmenü: mg/ kWh Anzeige: #### m Ausdruck: #### mg/ kWh Wert (mg/kWh) = Wert (ppm)*Fe*Fx Fe - Umrechnungsfaktor für energiebezogene Einheiten Fx - NO Korrekturfaktor wird nur bei NO -Umrechnung berücksichtigt. Brennstoff Fe- Faktor Fe- Faktor CO-Umrechnung NOx-Umrechnung... -
Seite 23: Wärmeverluste Bei Der Verbrennung
Wärme entsteht infolge der Temperaturdifferenz zwischen dem in den Feuerraum eintretenden Brennstoff-Luft-Gemisch und den austretenden Gasen. Je höher der Luftüberschuss und damit das Abgasvolumen und je höher die Abgastemperatur ist, desto höher ist der Verlust. IMR1500 errechnet feuerungstechnischen Wirkungsgrad bzw. - Seite 24 Heizöl Erdgas Erdgas Erdgas Kokereigas 2 max. Bezug O Flüssiggas Koks Holz Pellets lufttrocken 2 max. Bezug O Biogas Biomasse Kohle Brennstoff 11,70 19,40 18,80 15,50 2 max. Bezug O Der feuerungstechnische Wirkungsgrad ergibt sich: ETA = 100 - q Für den frei wählbaren Brennstoff erfolgt die Berechnung der Abgasverluste nach = f *(t...
-
Seite 25: Technische Daten
10. Technische Daten Messgröße/ Messbereich*/ Genauigkeit Messprinzip Auflösung Sauerstoff 0 - 20,95 Vol-% ± 0,2 % elektrochemische Sensor 0,1 Vol-% Kohlenmonoxyd 0 - 2000/4000 ppm ** elektrochemische Sensor 0,1 ppm -kompensiert Kohlendioxyd 0 - CO max. ± 0,2 % errechnet 0,1 Vol-% Stickoxyd 0 - 2000 ppm **... - Seite 26 Akkubetrieb durch integrierten 6V- Akku Ladezeit Akku Volladung 2.5h, Betriebsdauer 6h Ladezustand wird angezeigt Kalibrierung Automatische Nullpunktkalibrierung nach dem Einschalten, Dauer 1 Minute Kurzkalibrierung 10 s Brennstoffe Heizöl, Erdgas, Erdgas H, Erdgas L, Kokereigas, Flüssiggas, Koks, Holz trocken, Pellets, Biogas, Biomasse, Kohle, Brennstoff (Parameter frei einstellbar) Anzeige LCD mit 4 Zeilen je 20 Stellen, beleuchtet...
-
Seite 27: Bestelldaten
11. Bestelldaten Modell Best.Nr. Meßgrößen IMR 1500 15100 , CO IMR 1500 15200 , CO, NO Übertragungs- Software Gasentnahmesonde 90210 Länge 300 mm Staubfeinfiltereinsatz 72204 Filter 4 µm Druckerpapier 92140 Breite 58 mm... -
Seite 28: Anhang
12. Anhang Einbauanleitung Kondensat- / Filtergefäß Gerät Universal - Staubfeinfilter Teil 2 KT - 60 - 22 - 01 POROPLAST - Fil tereinsatz Ø 20 / 15 x 50 mm Art. Nr.: 72204 Kondensat- Filtergefäß Teil 3 KT - 60 - 23 - 04 mit 4 Dichtungsringen Typ: NBR NT 70.11 ID 23mm x 2 mm... - Seite 29 Serviceprotokoll...
-
Seite 30: Garantie
Das Serviceprotokoll kann mit ausgedruckt werden. 13. Garantie Bei Ausfall des Gerätes wenden Sie sich bitte direkt an Gentics, bzw. an Ihren Gentics-Vertragshändler. Bei fachgerechter Anwendung übernehmen wir vom Tag der Lieferung an 1 Jahr Garantie gemäß unseren Verkaufsbedingungen. Verschleißteile sind hiervon ausgenommen. - Seite 31 Konformitätserklärung Die EU –Konformitätserklärung steht auf der Gentics-Homepage zum Download zur Verfügung oder kann direkt bei Gentics angefordert werden. Firmenzentrale M&C TechGroup Gentics GmbH Robert-Mayer-Straße 12 74172 Neckarsulm Deutschland Telefon +49 (0)7132/9606-0 +49 (0)7132/9606-44 gentics@mc-techgroup.com www.mc-gentics.com...
