BEDIENUNGSANLEITUNG
Version 01/06

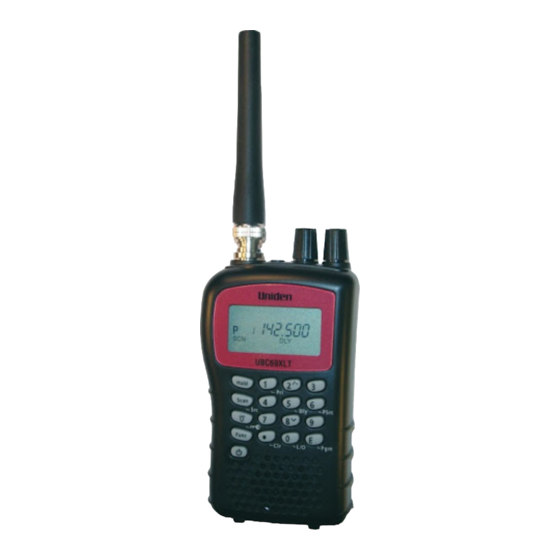

Funk-Handscanner
„UBC69XLT"
Best.-Nr. 93 10 69
Diese Bedienungsanleitung gehört zu diesem Produkt.
Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachle-
sen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeich-
nis mit Angabe der entsprechenden Seitenzahlen auf Seite 2.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Conrad UBC69XLT
Inhaltszusammenfassung für Conrad UBC69XLT
- Seite 1 BEDIENUNGSANLEITUNG Version 01/06 Funk-Handscanner „UBC69XLT“ Best.-Nr. 93 10 69 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachle-...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................4 2. Bestimmungsgemäße Verwendung ........5 3. Lieferumfang ................6 4. Symbol-Erklärung ..............6 5. Sicherheitshinweise .............. 7 a) Allgemein ................7 b) Batterien und Akkus ............8 6. Eigenschaften ................ 9 7. Allgemeines ................. 11 a) Was bedeutet Scannen („SCAN“)? ......... - Seite 3 Seite h) Frequenzen vom Suchlauf ausschließen ......32 1. Frequenz programmieren .......... 32 2. Einzelne übersprungene Frequenz wieder aktivieren 32 3. Alle gesperrten Frequenzen freigeben ...... 32 Suchlauf-/Scan-Verzögerung („Delay“) ......33 Kanäle vom Scannen ausschließen ........ 33 k) Vorrangkanal (Prioritätskanal) festlegen ......34 Vorrang-Funktion aktivieren ..........
-
Seite 4: Einführung
072 42/20 30 66 E-Mail: support@conrad.at Mo. bis Do., 8.00-17.00 Uhr, Fr. 8.00-14.00 Uhr Schweiz: Tel.: 0848/80 12 88 Fax: 0848/80 12 89 E-Mail: support@conrad.ch Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr Niederlande: Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be. -
Seite 5: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Der Handscanner „UBC69XLT“ ist ein universeller Breitbandempfänger mit automatischer Scan- und Suchlauffunktion. Er verfügt über 80 Speicherkanäle. Egal ob CB-Funk, 2m-Amateurband oder 70cm-Band, mit diesem Hand- scanner sind Sie zu jeder Zeit an (fast) jedem Ort gut informiert. -
Seite 6: Lieferumfang
3. Lieferumfang • Handscanner • Gummiantenne mit BNC-Anschluss • Gürtelclip mit Befestigungsschrauben • Bedienungsanleitung 4. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Be- dienung hin. -
Seite 7: Sicherheitshinweise
5. Sicherheitshinweise a) Allgemein Bei Schäden, die durch Nichtbeachtung dieser Bedie- nungsanleitung verursacht werden, erlischt der Garan- tieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsach- gemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Ga- rantieanspruch. -
Seite 8: Batterien Und Akkus
Akkus. • Achten Sie beim Einlegen von Batterien bzw. Akkus auf die richtige Polung (Plus/+ und Minus/- beachten). Im Batteriefach des „UBC69XLT“ finden Sie dazu ent- sprechende Abbildungen. • Bei längerem Nichtgebrauch (z.B. bei Lagerung) entneh- men Sie die eingelegten Batterien bzw. Akkus, um Schä- den durch auslaufende Batterien/Akkus zu vermeiden. -
Seite 9: Eigenschaften
6. Eigenschaften • Verkettete Suche („Chain Search“) Dies ermöglicht Ihnen, bis zu 5 Frequenzbänder automatisch nach- einander zu durchsuchen. Das jeweilige Frequenzband ist ein-/aus- schaltbar, der Frequenzbereich kann von Ihnen programmiert wer- den. • Dreifach-Super-Wandlerschaltkreis Diese Technik sorgt für geringe Interferenzen und Störungen, so dass Sie nur noch die ausgewählte Frequenz hören. - Seite 10 • Hintergrundbeleuchtung Durch die zuschaltbare Hintergrundbeleuchtung ist das Ablesen des LC-Displays auch bei Dunkelheit sehr leicht möglich. • Speicher-Erhalt Die abgespeicherten Kanäle/Frequenzen bleiben auch ohne Strom- versorgung erhalten. • Betrieb über Batterien oder Akkus möglich Wie bereits am Ende von Kapitel 5. b) erwähnt, können Sie anstatt Batterien auch Akkus zum Betrieb verwenden.
-
Seite 11: Allgemeines
Der Begriff „Scannen“ (= „SCAN“) bedeutet also das schnelle Durchsuchen von programmierten Kanälen (Kanalsuchlauf). Der Handscanner „UBC69XLT“ verfügt über 80 von Ihnen frei programmierbare Kanäle. Dies ist natürlich sehr wenig im Vergleich zu den tatsächlich vorhandenen vielen Kanä- len auf den verschiedenen Frequenzbändern. -
Seite 12: B) Was Bedeutet Suchlauf („Search")
Was bedeutet Suchlauf („SEARCH“)? Wie beim Suchlauf eines Autoradios kann der Handscanner „UBC69XLT“ ein oder mehrere Frequenzbänder durchsuchen. Dabei werden alle Frequenzen auf eine aktive Funkübertragung überprüft. Entgegen dem „Scannen“ (siehe Kapitel 7. a) erfolgt also eine lücken- lose Überprüfung eines Frequenzbands. - Seite 13 Voreinstellung „BAND-1“ Frequenzbereich Kanal- Band Sendestationen (MHz) abstand (kHz) 25,0000 - 29,9950 CB-Funk 30,0000 - 79,9875 12,5 VHF-Low-Band 80,0000 - 82,9900 VHF-Low-Band 83,0000 - 87,2625 12,5 VHF-Low-Band 138,0000 - 157,9875 12,5 2m-Band 158,0000 - 160,5900 VHF-High-Band 160,6000 - 162,5875 12,5 VHF-High-Band 162,6000 - 173,9900 VHF-High-Band...
- Seite 14 Voreinstellung „BAND-3“ Frequenzbereich Kanal- Band Sendestationen (MHz) abstand (kHz) 25,0000 - 29,9950 CB-Funk 30,0000 - 79,9950 VHF-Low-Band 80,0000 - 82,9950 VHF-Low-Band 83,0000 - 87,2650 VHF-Low-Band 138,0000 - 157,9950 2m-Band 158,0000 - 160,5950 VHF-High-Band 160,6000 - 162,5950 VHF-High-Band 162,6000 - 173,5950 VHF-High-Band 406,0000 - 439,99375 6,25...
-
Seite 15: Übliche Funksysteme
d) Übliche Funksysteme Herkömmliche Sprechfunksysteme sind relativ einfach organisiert. Ei- ner Gruppe von Funkstationen (z.B. Betriebsfunk) wird eine Frequenz zugeteilt, die alle Teilnehmer gemeinsam, aber abwechselnd nutzen. Kleine Funknetze arbeiten mit einer einzigen Frequenz; größere Funk- netze arbeiten mit Relaistationen auf höheren Standorten, um eine grö- ßere Reichweite zu erzielen, und arbeiten mit zwei Frequenzen. -
Seite 16: Inbetriebnahme
8. Inbetriebnahme a) Gürtelclip montieren Im Lieferumfang des Handscanners befindet sich ein Gürtelclip, der auf der Rückseite des Handscanners angeschraubt werden kann. Setzen Sie den Gürtelclip korrekt auf die entsprechende Stelle der Rückseite des Handscanners auf. Stecken Sie die beiden mitgelieferten Schrauben in die Öffnungen des Gürtelclips und drehen Sie sie mit einem dazu geeigneten Schrauben- dreher fest. -
Seite 17: B) Antenne Befestigen
b) Antenne befestigen Die mitgelieferte Antenne verfügt über einen BNC-Anschluss. Setzen Sie diesen auf das Gegenstück auf dem Handscanner auf und verriegeln Sie die BNC-Verbindung durch eine Drehung im Uhrzeiger- sinn. Selbstverständlich kann am Handscanner auch eine ande- re dazu geeignete Antenne angeschlossen werden, um ei- nen besseren Empfang zu erzielen. -
Seite 18: C) Batterien Einsetzen Bzw. Wechseln
c) Batterien einsetzen bzw. wechseln Schalten Sie den Handscanner ggf. aus. Auf der Rückseite des Handscanners befindet sich der Deckel des Batteriefachs. Schieben Sie diesen vorsichtig nach unten heraus. Setzen Sie zwei Batterien der Größe Mignon/AA polungsrichtig ein (Plus/+ und Minus/- beachten!). Im Batteriefach finden Sie eine ent- sprechende Abbildung. -
Seite 19: D) Ohrhörer Anstecken
Wenn die Batterien bzw. Akkus leer sind, erscheint im Display das Low-Bat-Symbol „ “ und es wird alle 15 Sekunden ein kurzer Warnton ausgegeben. Wechseln Sie dann die verbrauchten Batterien bzw. Akkus gegen neue volle Batterien/Akkus aus. Entsorgen Sie die Batterien/Akkus umweltgerecht. Beach- ten Sie dazu das Kapitel „13. -
Seite 20: Bedienelemente
9. Bedienelemente a) Gerät 2 3 4 Antennensockel (BNC) Kopfhörerbuchse (3,5mm-Klinkenbuchse) Drehregler „Squelch“ (Rauschsperre) Mit diesem Drehregler wird die Ansprechschwelle der Rausch- sperre eingestellt. Das Empfangsrauschen wird unterdrückt und nur „einwandfreie“ Sender werden durchgelassen und empfangen. Die Einstellung dieses Drehreglers ist entscheidend wich- tig für den „SCAN“- und „SEARCH“-Modus. -
Seite 21: Beschreibung Der Tasten
b) Beschreibung der Tasten Die Tasten sind teils doppelt belegt. Eine Funktion ist auf der Taste direkt aufgedruckt, die andere Funktion steht neben der Taste. • Die Funktion auf der Taste wird aufgerufen, indem die Taste ge- drückt wird. • Um die Funktion aufzurufen, die neben der Taste steht, ist vorher kurz die Taste „Func“... - Seite 22 Taste Beschreibung 3 - Eingabe von „3“ 4 - Eingabe von „4“ 5 - Eingabe von „5“ 5/Dly Func + Dly - Schaltet die Scan-/Suchlauf-Verzö- gerung („Delay“) ein bzw. aus. 6 - Eingabe von „6“ 6/PSrc Func + PSrc - Dient zum Ein-/Ausschalten bzw. zum Programmieren der Frequenzbänder beim Suchlauf 7 - Eingabe von „7“...
-
Seite 23: Das Lc-Display
c) Das LC-Display Das Display verfügt über diverse Symbole, die Ihnen den momentanen Betriebszustand und die ausgewählten Funktionen anzeigen. Anzeige Bedeutung Frequenzband-Set, zusätzlich wird die jeweilige BANK BANK BANK BANK BANK Nummer (1-5) angezeigt Erscheint bei aktivierter Tastensperre Einblendung nach Drücken der „Func“-Taste Erscheint beim Speichern einer Frequenz in einen der Speicherkanäle Einblendung während einem Suchlauf... -
Seite 24: Bedienung
10. Bedienung a) Einschalten Falls noch nicht geschehen, ist zuerst eine Antenne am Handscanner anzuschließen. 1. Drehen Sie den Squelch-Regler und den Lautstärkeregler bis zum Anschlag entgegen dem Uhrzeigersinn. 2. Halten Sie die Taste „ “ etwa zwei Sekunden lang gedrückt, bis sich der Handscanner einschaltet. -
Seite 25: D) Frequenzen Beim Suchlauf Speichern
Bitte beachten Sie: • Wenn Sie in Schritt 3. eine ungültige Frequenz eingege- ben haben (z.B. außerhalb des möglichen Empfangsbe- reich des Handscanners), so erscheint „Error Error“ im Dis- Error Error Error play und es wird ein Warnsignal ausgegeben. Geben Sie eine zulässige Frequenz ein. - Seite 26 Nicht immer sind Gespräche hörbar, es können sich auch um reine Störgeräusche handeln. Drücken Sie die „Hold“-Taste, damit nicht bei kurzen Sendeunter- brechungen der Suchlauf fortgesetzt wird. Im LC-Display wird „HOLD HOLD HOLD HOLD HOLD“ eingeblendet. Wenn Sie den Suchlauf fortsetzen oder die Richtung des Suchlaufs verändern wollen, so können Sie dies mit den beiden Tastenfolgen „Func“...
-
Seite 27: E) Gespeicherte Kanäle Scannen
e) Gespeicherte Kanäle scannen Um einen Scan-Vorgang zu starten, drücken Sie die Taste „Scan“. Der Handscanner durchsucht nun alle nicht gesperrten Kanäle. Beachten Sie Kapitel 10. j) auf Seite 33 für das Sperren von Kanälen. Wird eine aktive Funkübertragung gefunden, wird der Scan-Vorgang angehalten und Sie können das Gespräch mithören (ggf. -
Seite 28: Manuelle Auswahl Eines Kanals
f) Manuelle Auswahl eines Kanals Selbstverständlich ist auch das Abhören eines einzigen bestimmten gespeicherten Kanals möglich. Dies kann sinnvoll sein, wenn Sie bei- spielsweise längere Zeit einen Notrufkanal beobachten wollen. Gehen Sie dazu wie folgt vor: • Drücken Sie während einem Scan-Vorgang („SCN SCN“... -
Seite 29: G) Verkettete Suche („Chain Search")
g) Verkettete Suche („Chain Search“) Mit dieser Funktion können Sie mehrere vorprogrammierte Frequenz- bänder nacheinander durchsuchen lassen. Sie können einzelne Frequenzbänder aus- oder einschalten und selbstverständlich die vor- definierten Bandgrenzen verändern (obere und untere Frequenz des Frequenzbands ist einstellbar). Je nach Voreinstellung („BAND-1“, „BAND-2“ und „BAND-3“, siehe Kapitel 7. -
Seite 30: Suchlauf Starten
1. Suchlauf starten Drücken Sie kurz die Taste „Func“ und danach „Src“, um den Suchlauf zu starten. Im Display wird „SRCH SRCH“ angezeigt. Zusätzlich SRCH SRCH SRCH gibt der Richtungspfeil „ “ oder „ “ die Suchrichtung an. Oben im Display wird „BANK 1 2 3 4 5 BANK 1 2 3 4 5“... -
Seite 31: Eigenen Suchlaufbereich Einstellen
Nach dem Speichern können Sie den Suchlauf fortsetzen, indem Sie wie beim Starten des Suchlaufs vorgehen („Func“ und danach „Src“ drücken). Der Suchlauf wird dort fortgesetzt, wo der vorangegangene Suchlauf zum Speichern einer Frequenz beendet wurde. 4. Eigenen Suchlaufbereich einstellen Selbstverständlich können Sie die vorprogrammierten Suchlauf-Be- reiche der 5 Bänke nach Ihren Wünschen anpassen. -
Seite 32: Frequenzen Vom Suchlauf Ausschließen
h) Frequenzen vom Suchlauf ausschließen An jedem Empfangsort gibt es unerwünschte Frequenzen, die den Handscanner beim Suchlauf anhalten lassen (z.B. ein Trägersignal einer Funkkamera o.ä.) Deshalb können bis zu 50 Frequenzen programmiert werden, die nicht mehr als „aktive Übertragung“ erkannt werden sollen. 1. -
Seite 33: I) Suchlauf-/Scan-Verzögerung („Delay")
i) Suchlauf-/Scan-Verzögerung („Delay“) Mit der „Delay“-Funktion bleibt der Handscanner nach dem Ende einer Funkübertragung noch für zwei Sekunden auf dem gleichen Kanal bzw. Frequenz, bevor der Scan-Vorgang/Suchlauf fortgesetzt wird. Da zwei Teilnehmer auf einer Frequenz nur abwechselnd sprechen können, gibt es zwischen den Gesprächen eine Pause. ... -
Seite 34: Vorrangkanal (Prioritätskanal) Festlegen
k) Vorrangkanal (Prioritätskanal) festlegen Die Vorrang-Funktion sorgt dafür, dass Sie einen besonders wichtigen Kanal bevorzugt abhören können. Dieser wird als Vorrangkanal bzw. Prioritätskanal bezeichnet („Priority Channel“). Wenn die Vorrang-Funktion aktiviert wird (siehe Kapitel 10. l), so wird der Vorrangkanal alle zwei Sekunden auf eine aktive Funkübertragung geprüft. -
Seite 35: Tastensperre
n) Tastensperre Gegen unbeabsichtigtes oder zufälliges Drücken einer Taste (z.B. beim Transport in einer Jackentasche) kann man die Tastensperre einschal- ten. Bei eingeschalteter Tastensperre lassen sich nur noch die folgenden sechs Tasten betätigen: Scan Func Hold • Tastensperre einschalten Drücken Sie kurz die Taste „Func“... -
Seite 36: Handhabung
11. Handhabung Beachten Sie sämtliche Sicherheitshinweise dieser Be- dienungsanleitung! Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb, Aufbewahrung oder Transport: - Nässe oder zu hohe Luftfeuchtigkeit - Extreme Kälte oder Hitze - Direkte Sonneneinstrahlung - Staub oder brennbare Gase, Dämpfe oder Lösungsmittel - starke Vibrationen - starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern... -
Seite 37: Wartung Und Reinigung
12. Wartung und Reinigung Das Produkt ist für Sie wartungsfrei, öffnen oder zerlegen Sie es des- halb niemals. Überlassen Sie eine Wartung bzw. Reparatur einer dafür ausgebildeten Fachkraft oder einer Fachwerkstatt. Vor einer Reinigung ist der Handscanner auszuschalten. Staub lässt sich sehr leicht mit einem Staubsauger und einem saube- ren weichen Pinsel entfernen. -
Seite 38: Entsorgung
13. Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. b) Akkus und Batterien Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Akkus und Batterien verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsor- ... -
Seite 39: Behebung Von Störungen
14. Behebung von Störungen Beachten Sie alle Sicherheitshinweise dieser Bedie- nungsanleitung! Problem Lösungshilfe Keine Funktion • Überprüfen Sie die korrekte Polung der ein- gelegten Batterien bzw. Akkus, außerdem de- ren Ladezustand. • Ist der Handscanner eingeschaltet? • Wurde die Tastensperre aktiviert? Schlechter •... -
Seite 40: Tipps & Hinweise
15. Tipps & Hinweise a) Zurücksetzen des Handscanners, Reset In sehr seltenen Fällen kann es dazu kommen, dass der Scanner nicht mehr richtig funktioniert, weil die eingebaute Elektronik „abgestürzt“ ist. In diesem Fall erscheinen im Display z.B. wirre Zeichen o.ä. Wenn ein einfaches Aus- und Einschalten keine Besserung bringt, so entnehmen Sie die Batterien/Akkus. - Seite 41 • Der Handscanner darf nicht bei aktiver Teilnahme am Straßenver- kehr verwendet werden. Wie bei einem Mobiltelefon sind Sie vom Verkehrsgeschehen abgelenkt! Die Verwendung und Bedienung des Handscanners ist deshalb aus Sicherheitsgründen ausschließlich bei vorschriftsmäßig abgestell- tem Fahrzeug erlaubt. • Technisch bedingt kann es bei jedem Scanner zu bestimmten als aktiv angezeigten Frequenzen kommen, auf denen nur ein Pfeifen zu hören ist.
-
Seite 42: Technische Daten
16. Technische Daten Speicherkanäle: ................80 Frequenzbereiche: ......Siehe Seite 13/14, Kapitel 7.c) Empfängerempfindlichkeit für 12dB SINAD: 25.005 MHz (FM) ..............0.3µV 54.050 MHz (FM) ..............0.3µV 86.275 MHz (FM) ..............0.3µV 138.150 MHz (FM) ..............0.3µV 162.400 MHz (FM) ..............0.3µV 173.220 MHz (FM) .............. -
Seite 43: Konformitätserklärung (Doc)
17. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vor- schriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung zu diesem Produkt finden Sie... - Seite 44 Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem techni- schen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2006 by Conrad Electronic GmbH. Printed in PRC. *2006/01/07mbe Uniden Partscode UBZZ21334ZZ(0)
