Neuverkabeln des Bikes für eine Touchscreen-Konsole
Wenn Sie eine Touchscreen-Konsole an Ihr Bike anschließen, befolgen Sie das nachfolgende Verfahren.
So wird das Bike für eine Touchscreen-Konsole verkabelt:
1.
Schieben Sie das Buchsenfeld aus seinem Halter in der rechten Seitenabdeckung.

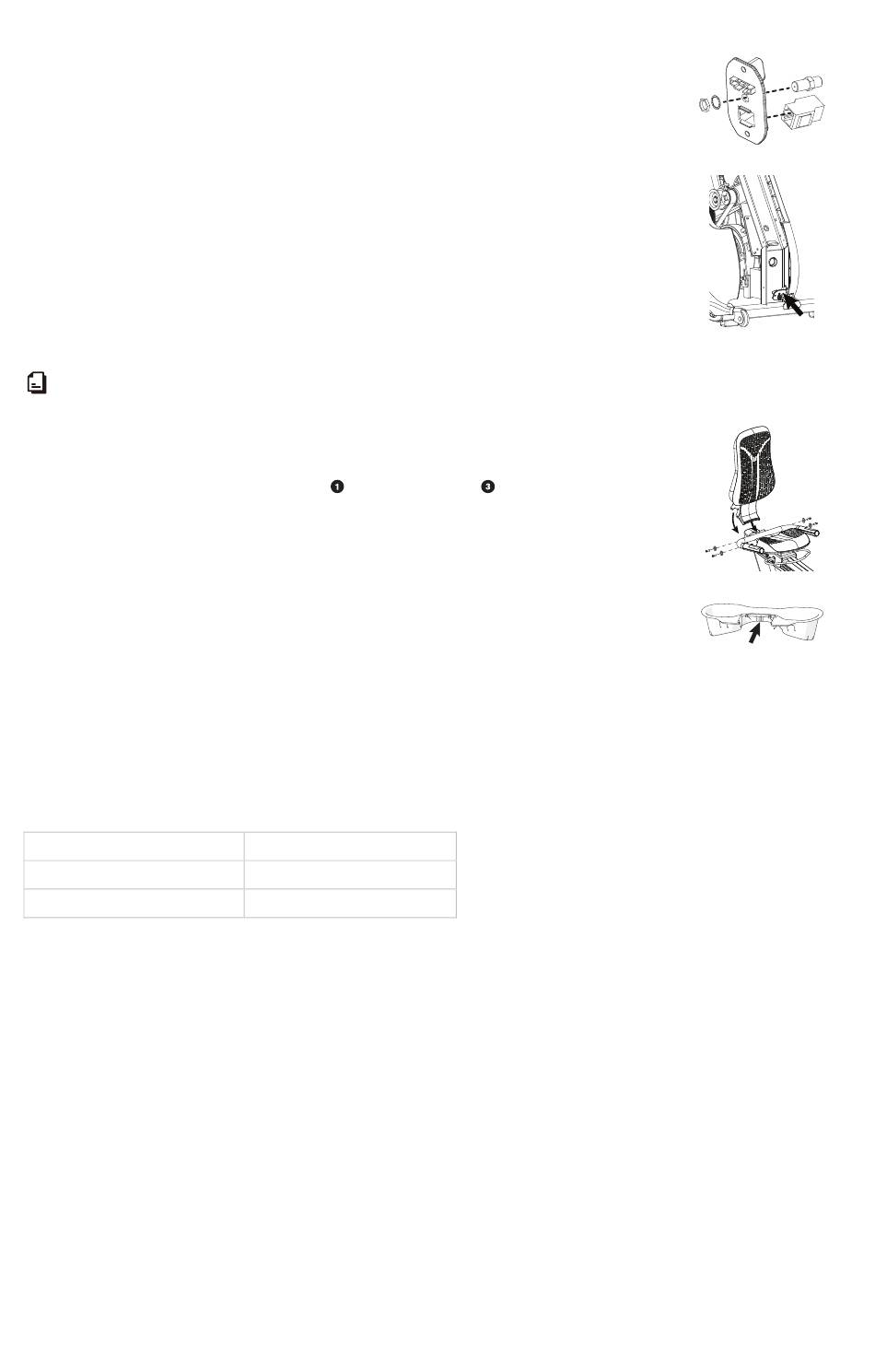

2. Entfernen Sie die Mutter und Unterlegscheibe von einem Ende des F-Koaxial-Kopplers, der zusammen mit der Touchscreen-
Konsole verpackt ist, und stecken Sie dieses Ende des Kopplers in die runde Öffnung des Buchsenfeldes (siehe Abbildung 6).
3.
Platzieren Sie die Unterlegscheibe wieder auf dem Koaxial-Koppler und danach die Mutter. Befestigen Sie den Koppler mit zwei
7/16-Zoll-Doppelgabelschlüsseln, indem Sie den Koppler mit einem Schlüssel festhalten, während Sie mit dem anderen die Mutter
festziehen (siehe Abbildung 6).
4. Stecken Sie den Ethernet-Koppler mit dem gerasterten Ende voran in die quadratische Öffnung des Buchsenfeldes (siehe
Abbildung 7).
5. Lassen Sie den Netzkabelanschluss auf der Innenseite des Buchsenfeldes einrasten.
6. Schieben Sie die Schnelltrennungsklemme am Erdungskabel des Netzkabels über die Erdungsklemme am Geräterahmen.
7. Bringen Sie die unteren Enden des Ethernet-Kabels und des TV-Kabels an der Innenseite des Buchsenfeldes an.
8. Schieben Sie das Buchsenfeld zurück in seinen Halter in der rechten Seitenabdeckung.
9. Bündeln Sie mithilfe eines Kunststoffkabelbinders die oberen Enden der Kabel zusammen mit dem Datenkabel.
10. Führen Sie die Kabel durch den Träger nach oben und befestigen Sie sie mit Klebeband am oberen Ende des Trägers, während eine
zweite Person den vertikalen Träger über dem Geräterahmen festhält.
Um die Installation der Konsole abzuschließen, ziehen Sie die im Lieferumfang der Konsole enthaltene Installationsanleitung heran.
So befestigen Sie die Rückenlehne:
1.
Stecken Sie die untere Vorderkante der Rückenlehne unter den Sitz und drehen Sie sie so, dass ihre vier Schraubenlöcher nach den
Löchern im Halter des Sitzträgers ausgerichtet sind (siehe Abbildung 8).
2. Befestigen Sie die Rückenlehne mithilfe von vier Schrauben
Befestigungselemente durch die Löcher in der Rückenlehne stecken und in den Halter des Sitzträgers schrauben.
3.
Passen Sie die Position der Rückenlehne an und ziehen Sie anschließend die Schrauben mithilfe eines 1/4-Zoll-Inbusschlüssels
vollständig fest.
So bringen Sie die Flaschenhalterung an:
1.
Positionieren Sie die Flaschenhalterung so, dass sie die Rückenlehne umschließt und auf der Nase an der Rückseite der Konstruktion
aufliegt (siehe Abbildung 9).
Hinweis: Die Vorderkante der Flaschenhalterung sollte auf den Haltegriffen aufliegen und die beiden einrastenden Nasen sollten
nach den kleinen rechteckigen Löchern in der Rückenlehne ausgerichtet werden.
2. Drücken Sie den Flaschenhalter nach vorn, bis er einrastet.
Waagrechtes Ausrichten des Geräts
Achten Sie darauf, dass das Gerät vor der Benutzung waagrecht ausgerichtet ist.
ACHTUNG
Achten Sie darauf, dass die verstellbaren Füße Fußbodenkontakt haben, um zu verhindern, dass das Gerät wackelt. Ein extrem unebener
Fußboden kann durch Verstellen der Gerätefüße nicht ausgeglichen werden.
So wird das Gerät waagrecht ausgerichtet:
1.
Versuchen Sie, das Gerät hin und her zu bewegen. Falls das Gerät sich bewegt, kippen Sie es auf eine Seite, um die verstellbaren Füße ausfindig zu machen.
2. Korrigieren Sie die Höhe der verstellbaren Füße wie folgt:
Wenn Sie ...
das Gerät anheben möchten,
das Gerät absenken möchten,
3.
Wenn Sie mit dem Einstellen des Geräts fertig sind, überprüfen Sie, ob es stabil steht, und stellen Sie die Füße gegebenenfalls nach.
Montageanleitung für das Trainings-Liegerad der Reihe 800 | P/N 305028-141 rev A, DEU
©Precor Incorporated | Dezember 2016
und vier Unterlegscheiben
dann drehen Sie die verstellbaren Füße ...
gegen den Uhrzeigersinn
im Uhrzeigersinn
, indem Sie die
Abbildung 6
Abbildung 7
Abbildung 8
Abbildung 9
