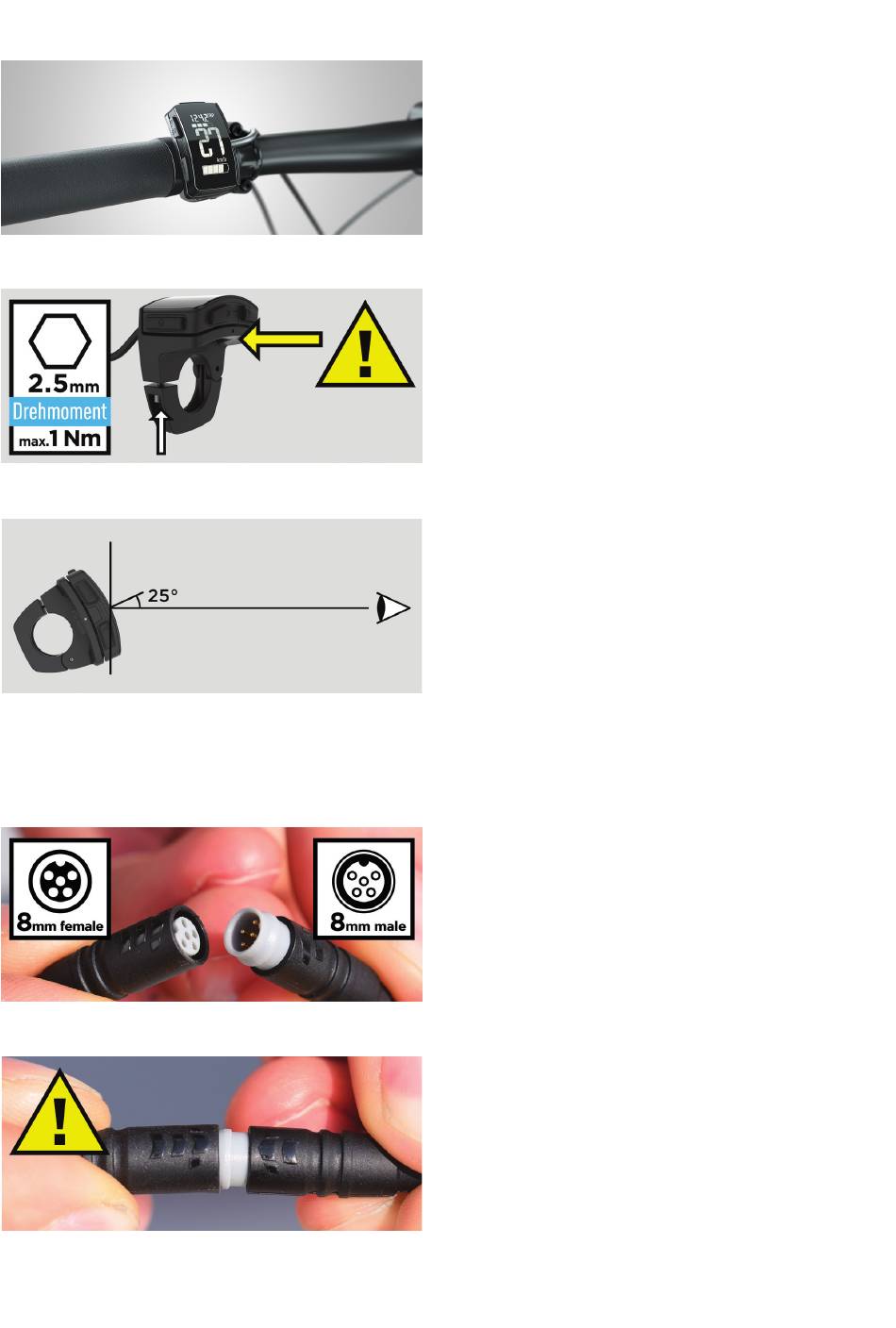

[Bild 1] Remote am Lenker montiert
[Bild 2] Richtiges Drehmoment, Druck auf das Gehäuse vermeiden
[Bild 3] Bester Betrachtungswinkel
[Bild 4] Weibliche Kupplung und männlicher Stecker
[Bild 5] Steckermarkierungen ausrichten
4
2. Montage der remote 14d
Die BLOKS. remote wird auf der linken Seite des Lenkers Ihres
Pedelecs montiert [Bild 1]. Die gesamte Oberfläche der LCD-
Anzeige dient als Wippschalter für die Einstellungen „+" und „-".
Das Bedienelement hat auch drei Tasten; zwei seitlich und eine oben.
Mit dem Schalter und den Tasten können Sie die Einstellungen an
Ihrem Pedelec, z.B. den Grad der Motorunterstützung, jederzeit
ändern, ohne die Hände vom Lenker zu nehmen.
Beachten Sie bei der Montage der remote 14d Folgendes [Abb. 2]:
Drehmoment: Die Fernbedienung wird mit einer Schraube mit 2,5
mm Innensechskantkopf befestigt. Bitte die Schraube nicht mit mehr
als 1 Nm (Newtonmeter) Drehmoment festschrauben.
Vorsicht: Stellen Sie sicher, dass nichts am Lenker wie der Griff oder
der Bremshebel gegen die Seite oder die Unterseite der remote 14d
drückt (gelber Pfeil). Dies könnte die Funktion des Wippschalters
beeinträchtigen.
Das Display ist so gestaltet, dass der optimale Blickwinkel 25 Grad un-
ter der Senkrechten liegt [Bild 3]. Lösen Sie die Befestigungsschraube
und neigen Sie das Display am Lenker, bis Sie den optimalen Winkel
für Ihre Fahrposition gefunden haben. Danach die Schraube mit
einem Drehmoment von nicht mehr als 1 Nm wieder festziehen.
3. Hinweise zur Verbindung des Steckers der remote
Wenn Sie die beiden Enden des Steckers am Kabel, das von der
BLOKS. remote zum Rahmen des Pedelecs führt, öffnen müssen,
beachten Sie bitte die folgenden Anweisungen, wenn Sie den Stecker
wieder zusammenschließen.
Der männliche (male) Stecker am Kabel kommt vom remote 14d [Bild
4, rechts], die weibliche (female) Kupplung befindet sich am anderen
Ende des Kabels [Bild 4, links].
Vorsicht: Die Enden müssen beim Anschluss richtig ausgerichtet sein.
Kupplung und Stecker sind mit einer Markierung versehen – die Mar-
kierungen korrekt ausrichten [Bild 5].
