I.III Zeichenerklärung

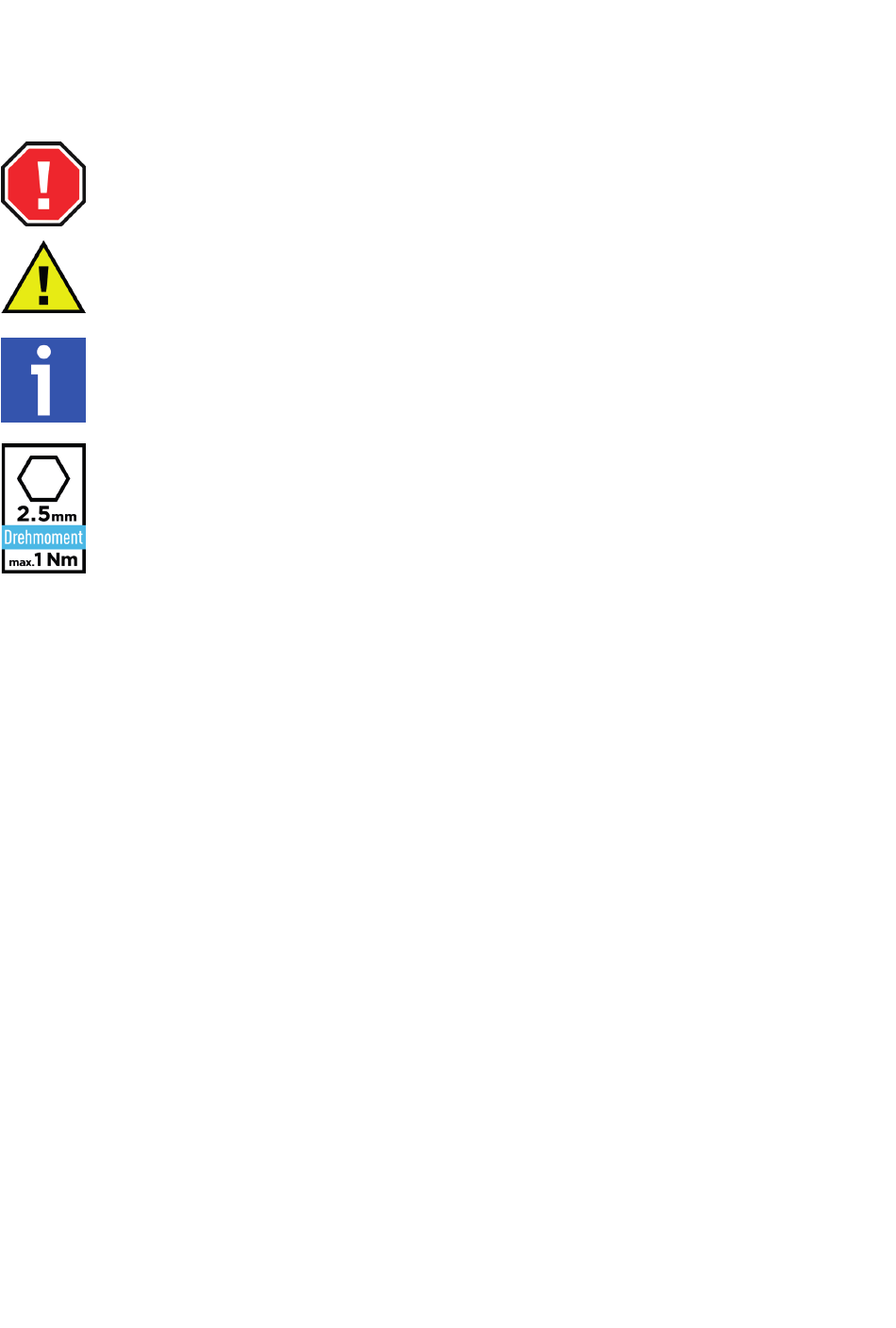

In dieser Bedienungsanleitung sind wichtige Sicherheitshinweise wie folgt gekennzeichnet:
Warnung – Nichtbeachtung der Anweisungen kann zu schweren Verletzungen oder zum Tod führen.
Vorsicht – die Nichtbeachtung der Anweisungen kann zu Verletzungen oder Schäden an der Ausrüstung
und/oder der Umgebung führen.
Dieses Symbol kennzeichnet Tipps und spezielle Informationen.
Zeigt das richtige Werkzeug und das richtige Drehmoment für die Montage an.
In diesem Fall sollte ein 2,5 mm Innensechskantschlüssel zum Anziehen der Schraube verwendet werden.
Das maximale Drehmoment für die Montage der Schraube beträgt 1 Nm (Newtonmeter).
Beachten Sie stets diese Hinweise, um Personen- und Sachschäden zu vermeiden.
I.IV Zulässige Betriebsbedingungen / Einsatzorte
BLOKS. Komponenten können bei Temperaturen zwischen -10 °C und +60 °C eingesetzt werden. Die Schutzart IP67 bedeutet, dass dieses
Bauteil sowohl gegen schädlichen Staub als auch gegen Eintauchen in Wasser bis zu einer Tiefe von 1 Meter für bis zu 30 Minuten geschützt
ist. Bitte beachten Sie auch die Hinweise zu den zulässigen Betriebsbedingungen in der Bedienungsanleitung des Pedelec-Herstellers.
Einschränkungen hinsichtlich der zulässigen Betriebsbedingungen (z.B. maximale Steigfähigkeit, maximal zulässige Höhe von Hindernissen,
maximale Belastung usw.) sind beim Einsatz des Pedelec zu beachten. Beachten Sie die Sicherheits- und Gefahrenhinweise in den einzelnen
Kapiteln der Betriebsanleitung.
I.V Technische Daten
BLOKS. remote 14d (Bedienelement am Lenker)
Remote 14d
Art der Anzeige
Farbdarstellung
Bildschirmdiagonale
Abmessungen (B x L x H)
Display Scheibe
Schutzart
Gewicht mit Kabel

1. Was ist die BLOKS. remote 14d?

Die BLOKS. remote 14d ist eine Steuereinheit mit integrierter LCD-Anzeige am Lenker. Da alle wichtigen Informationen auf dem kontrast-
reichen 1,4-Zoll Monochrom-LCD angezeigt werden, ist ein größeres Display (Anzeige) in der Mitte des Lenkers nicht erforderlich – die
remote 14d ist ein eigenständiges System.
Wippschalter für + und -, 3 Tasten, 22,2mm Innendurchmesser, fest verdrahtet
LCD (Liquid Crystal Display)
Monochrom
1,4 Zoll / 35,4mm
22mm x 46mm x 51mm
Hartbeschichtete PMMA (PolyMethyl MethAcrylat) Acrylglaslinse
IP67
58 g
3
