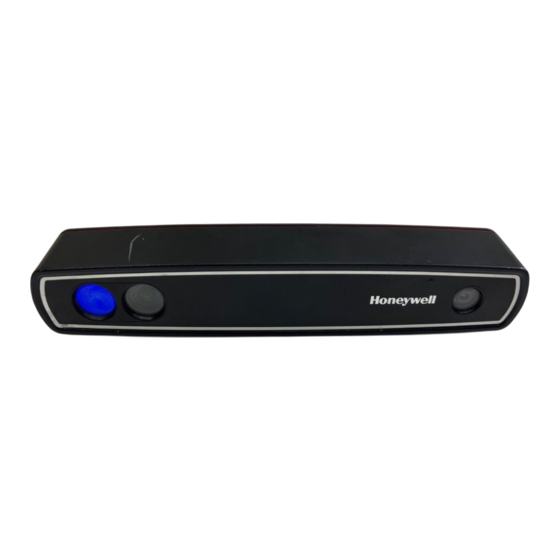

- Seite 1 AutoCube 8200 Kurzanleitung AUTOC-DE-QS-01 Rev A 6/18...
-
Seite 2: Auspacken Des Paketinhalts
Lieferumfang Überprüfen Sie den Lieferumfang (komplettes Paket): • AutoCube-Kamera mit Prallschutz aus Schaumstoff • Stativ mit Kabeln und Klemmen • 4 Kabelabdeckungen • Stativklemme • Display- und Displayhalterung (optionales Zubehör) • Befestigungsmaterial • Stativsockelabdeckung Auspacken des Paketinhalts Packen Sie den Paketinhalt vorsichtig aus. Achtung: Entfernen Sie den Prallschutz aus Schaumstoff während der Installation nicht von der Kamera. -
Seite 3: Sie Benötigen Folgendes
Sie benötigen Folgendes • Bohrer mit 12,5-mm-Bohrerspitze • Maßband • 3-mm- und 5-mm-Inbusschlüssel • Verstellbarer Schraubenschlüssel • Lochsäge ø 32 mm (optional) • Zange (optional) • Kreuzschlitzschraubendreher (optional) -
Seite 4: Installationsübersicht
Installationsübersicht... -
Seite 5: Bevor Sie Beginnen
Abmessungen Die folgenden Abmessungen werden für die Installation empfohlenen. Der Kamerawinkel (A) und der Abstand von der Stange zur Mitte des Messbereichs (D) variieren je nach Stangenhöhe (H). Stangenhöhe (H) Kamerawinkel (A) Abstand (D) ≈ ≈ ≈ 160 cm 30° 63 cm ≈... -
Seite 6: Hardware-Übersicht
Hardware-Übersicht Kameraklemme USB-Kabel zur Kamera Kamera mit Prallschutz aus Schaumstoff Stange Zum Einstellen der Stangenhöhe verwendete Schrauben (4x) Displayhalterung (optional – an jeder Seite der Stange montierbar) Stativabdeckung Befestigungsschrauben (4x) Nivellierschrauben (4x) Stativsockel USB-Kabel zum PC Stativklemme... - Seite 7 Anpassbare Stangenhöhe Die Stangenhöhe (H) wird vom oberen Ende der Stange bis zur Oberseite des Messbereichs oder der Messskala gemessen. Lösen Sie die Schrauben auf jeder Seite der Stange (4x) mit einem Inbusschlüssel. Schieben Sie die Stange auf die gewünschte Höhe. Ziehen Sie die Schrauben auf jeder Seite der Stange fest, um die Stange zu befestigen.
- Seite 8 Kabelführung Standardmäßig werden die Kabel aus der Unterseite des Stativs geführt. Seitliche Kabelführung: Ziehen Sie die Stativabdeckung nach oben, ein geringer Widerstand ist normal. Ziehen Sie die Kabel nach oben und durch die seitliche Stangenöffnung. Kabelöffnung...
-
Seite 9: Installieren Der Autocube-Kamera
Stange aus. Drehen Sie den Knopf, um die Klemme zu lösen. Stecken Sie die Kugel der Kamera in die Klemme. Die rechte Seite der Kamera muss nach oben zeigen (Honeywell-Logo vorne rechts oben). Stellen Sie die Kamera auf den korrekten Winkel (A) zur Stange ein (siehe Abmessungen am Anfang dieses Dokuments). - Seite 10 Knopf zum Festziehen oder Lösen der Klemme Hinweis: Die Kamera muss horizontal zum Messbereich stehen und direkt auf den Bereich ausgerichtet sein. Hinweis: Lassen Sie den Prallschutz aus Schaumstoff an der Kamera, bis die Installation abgeschlossen ist. Befestigen des Stativs Empfohlener 2-Personen-Betrieb.
- Seite 11 Fügen Sie bei Bedarf die Nivellierschrauben hinzu. Verwenden Sie sie, falls die Montagefläche uneben ist. Das Stativ muss eben sein. Nivellierschraube Ziehen Sie das Display-Kabel (optional) aus der Kabelöffnung (seitlich oder unten), sodass das Kabel am Display befestigt werden kann (optional).
-
Seite 12: Installieren Des Displays (Optional)
Schieben Sie die Stativabdeckung ganz nach unten, und lassen Sie sie in der korrekten Position einrasten. Die Kabel sind seitlich aus der Stativabdeckung zu führen, wenn die seitliche Öffnung verwendet wird. Die Kamera muss waagerecht und im korrekten Winkel ausgerichtet sein. Passen Sie sie gegebenenfalls an. Installieren des Displays (optional) Bei Verwendung eines Displays müssen Sie zunächst die Displayhalterung und dann das Display installieren. - Seite 13 Befestigen Sie die Klammer an der Kugelhalterung an der Stange und an der Kugelhalterung an der Displayhalterung. Ziehen Sie das Ganze mit dem Drehknopf seitlich an der Klemme fest. Knopf zum Festziehen der Klemme Führen Sie das USB-Kabel für das Display durch das Loch seitlich an der Stange (nahe dem Display) und anschließend aus dem Stangenende oder seitlich an der Stange heraus (je nach Installation).
- Seite 14 So installieren Sie das Display: Hinweis: Abhängig von Ihrem System muss der Treiber für das Display auf der mitgelieferten CD möglicherweise installiert werden. Schließen Sie das am Display befindliche USB-Kabel an. Halten Sie das Kabel mit der Zugentlastung auf der Rückseite des Displays in Position.
-
Seite 15: Anschließen Am Host
Befestigen Sie das Display mit 2 kleinen Schrauben (mitgeliefert). Schrauben Sie die Schrauben auf der Rückseite in die Löcher in den Schlitzen. Justieren Sie die Displayposition, indem Sie die Klemme mit dem Drehknopf lockern. Positionieren Sie das Display, und ziehen Sie die Klemme fest. Entfernen Sie den Drehknopf, und bewahren Sie ihn auf. - Seite 16 So laden Sie die AutoCube-Software herunter: Öffnen Sie hsmftp.Honeywell.com. Erstellen Sie ein Konto, wenn Sie noch keines erstellt haben. Melden Sie sich an, um die Software herunterzuladen. Installieren Sie das Tool Honeywell Download Manager. Suchen Sie die AutoCube-Software im Verzeichnis (Software/Dimensioning/AutoCube). Zertifizierung...
-
Seite 17: Starten Der Autocube-Software
Starten der AutoCube-Software Beim erstmaligen Starten der AutoCube-Software ist Folgendes zu erledigen: • Durchführen der AutoCube-Registrierung • Einrichten der AutoCube-Software AutoCube-Registrierung Wenn Sie die Anwendung starten, werden Sie aufgefordert, Ihr Gerät zu registrieren. Hinweis: Sie müssen über Administratorrechte auf dem PC verfügen, um die AutoCube-Registrierung abzuschließen. - Seite 18 Geben Sie Ihre Daten in Schritt 2 ein, und klicken Sie auf Registrieren. Achtung: Geben Sie eine Telefonnummer ein, um Ihr Kennwort zur einmaligen Verwendung zu erhalten. Die Registrierung dauert einen Moment. Nach Abschluss der Registrierung werden Sie darüber informiert, dass die Registrierung initiiert wurde.
- Seite 19 Einrichten der AutoCube-Software So richten Sie die AutoCube-Anwendung ein: Starten Sie die AutoCube-Anwendung über das Symbol auf Ihrem Desktop oder das Menü „Start“ („Start“, „AutoCube“, „AutoCube_App“). Klicken Sie auf Sign in (Anmelden). Der Browser wird geöffnet. Geben Sie Ihre E-Mail-Adresse und Ihr Kennwort ein, und klicken Sie auf Sign in (Anmelden).
-
Seite 20: Autocube-Anwendungsstatus
Ein Kennwort zur einmaligen Verwendung wird an Ihr Telefon gesendet. Geben Sie Ihr Kennwort zur einmaligen Verwendung ein. Klicken Sie auf Submit OTP (Kennwort zur einmaligen Verwendung übermitteln). Kehren Sie zur AutoCube-Anwendung zurück. Folgen Sie den Bildschirmanweisungen, um die AutoCube- Anwendung einzurichten. - Seite 21 Hinweis: Wenn Sie die AutoCube-Anwendung starten, muss der Messbereich leer sein. Ausführlichere Informationen zum Konfigurieren der AutoCube- Software finden Sie im AutoCube-Benutzerhandbuch.
-
Seite 22: Messen Eines Objekts
Messen eines Objekts So messen Sie ein Objekt im manuellen Modus: Platzieren Sie ein Objekt im Messbereich. Das Objekt muss in der Kameraansicht vollständig sichtbar sein. -
Seite 23: Benutzerdefinierte Anwendungen
Klicken Sie auf die Schaltfläche „Measure“, und die Objektabmessungen erscheinen im Bereich rechts. Die Messinformationen werden im Protokoll aufgezeichnet. Hinweis: Sie können Objekte auch im Automatikmodus messen. Weitere Informationen zum Verwenden und Konfigurieren von AutoCube finden Sie im AutoCube- Benutzerhandbuch. Benutzerdefinierte Anwendungen Die AutoCube-Software kann auch mit dem AutoCube-SDK und der API in eine benutzerdefinierte Anwendung integriert werden. -
Seite 24: Benutzerdokumentation
Patente Informationen zu Patenten finden Sie unter www.hsmpats.com. Disclaimer Honeywell International Inc. (“HII”) reserves the right to make changes in specifications and other information contained in this document without prior notice, and the reader should in all cases consult HII to determine whether any such changes have been made. - Seite 25 This document contains proprietary information that is protected by copyright. All rights are reserved. No part of this document may be photocopied, reproduced, or translated into another language without the prior written consent of HII. Copyright2017-2018 Honeywell International Inc. All rights reserved.
