- Seite 1 User Manual CXE280 59300460 Rev.002 17.12.2013 1(20) CXE Series CXX Reihe User Manual Bedienungsanleitung Teleste Corporation CXE280 Universal amplifier Universal Verstärker...
-
Seite 2: Inhaltsverzeichnis
User Manual CXE280 59300460 Rev.002 17.12.2013 2(20) Contents Introduction ......................3 Technical specifications ................... 4 Block diagram ....................5 Installation ......................5 Housing ........................ 5 Interfaces ......................6 Powering ......................6 Front panel ......................7 Jumper settings ....................8 Adjustments ....................... 8... -
Seite 3: Introduction
17.12.2013 3(20) Introduction The CXE280 is a compact dual output amplifier. It has two gain modes in one product. Gain can be selected on the field according to wanted operation. Higher gain (40 dB) is designed for distribution purposes and lower gain (32 dB) is suitable for line extender use. -
Seite 4: Technical Specifications
User Manual CXE280 59300460 Rev.002 17.12.2013 4(20) Technical specifications Downstream signal path Frequency range 85...1006 MHz Return loss 18 dB Gain 40 / 32 dB Input attenuator control range 0...-20 dB, 1 dB step Input equaliser control range 0...22 dB, 1 dB step Cable simulator 0…9 dB, 1 dB step... -
Seite 5: Block Diagram

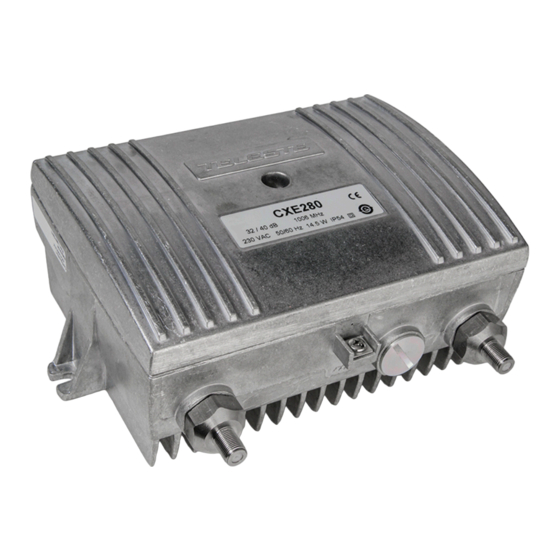

NOTE! Make sure the input attenuator adjustment (Figure 4 pos. 4) is at its minimum level before connecting power to the amplifier. 8910044 Figure 1. CXE280 amplifier 1) Input, 2) Ground, 3) Output port 2, 4) Output port 1... -
Seite 6: Interfaces
17.12.2013 6(20) Interfaces Underneath the CXE280 amplifier there are three cable connection points: input and two outputs. The amount and function of actual connectors varies with the chosen configuration. All coaxial connection points have a standard PG11 thread and they accept a KDC type adapter or connector. Available connector types are F, IEC, PG11, 5/8”... -
Seite 7: Front Panel
User Manual CXE280 59300460 Rev.002 17.12.2013 7(20) Front panel 8913030 Figure 4. CXE280 Front panel RF input 12) Output module (see table 1) Input test point, 13) RF output 1 -20 dB transformer 14) RF output 2 Input diplex filter... -
Seite 8: Jumper Settings
User Manual CXE280 59300460 Rev.002 17.12.2013 8(20) Jumper settings Gain mode jumpers Remote powering jumper (Fig. 4 pos. 7 & 16 ) (Fig. 4 pos. 20 & 21 ) High gain Low gain Figure 5. Gain settings Figure 6. Remote power settings... - Seite 9 User Manual CXE280 59300460 Rev.002 17.12.2013 9(20) Return path Return path operation needs plug-in diplex filters (Figure 4, pos. 3 and 10). Usually CXF065 (65/85 MHz) is used. It is also possible to use special diplex filter of type CXF065 14/18/28 in the output diplex filter plug-in (Figure pos.
-
Seite 10: Legal Declarations
This document is protected by copyright laws. Unauthorized distribution or reproduction of this document is strictly prohibited. Teleste reserves the right to make changes to any of the products described in this document without notice and all specifications are subject to change without notice. - Seite 11 User Manual CXE280 59300460 Rev.002 17.12.2013 11(20) Inhalt Einführung ......................12 Technische Daten .................... 13 Blockschaltbild ....................14 Installation ......................15 Gehäuse ......................15 Anschlüsse ......................16 Spannungsversorgung Fernspeisung..............16 Spannungsversorgung Ortsspeisung ..............17 Frontplatte ......................17 Jumper Einstellungen ..................18 Einstellungen ....................
-
Seite 12: Einführung
Verstärkung (32 dB) für Strecken- und Liniennetze geeignet ist. Der CXE280 unterstützt im Vorwärtsweg den Frequenzbereich bis 1 GHz. Der Rückweg im CXE280 besitzt zwei Verstärkungen, 32 dB oder 22 dB. Die Verstärkung ist durch Jumper einstellbar. Für die Signalpegelung und Entzerrung werden Standard Steckmodule der Serie JDA9xx eingesetzt, diese sind von 0…20 dB (JDA900...JDA920) in 1 dB... -
Seite 13: Technische Daten
User Manual CXE280 59300460 Rev.002 17.12.2013 13(20) Technische Daten Vorwärtsweg Frequenzbereich 85...1006 MHz Rückflussdämpfung 18 dB Verstärkung 40 / 32 dB Stellbereich Eingangsdämpfung 0...-20 dB, 1 dB step Stellbereich Eingangsentzerrung 0...22 dB, 1 dB step Eingangs Kabelsimulator 0…9 dB, 1 dB step Interstage-Dämpfung... -
Seite 14: Blockschaltbild
User Manual CXE280 59300460 Rev.002 17.12.2013 14(20) Blockschaltbild Verstärkung Kabel Simulator 40 / 32 dB Verstärkung 32 / 22 dB Rückweg TP TP - 20 dB TP - 20 dB Eingang Ausgang 2 Ausgang 1... -
Seite 15: Installation
15(20) Installation Gehäuse Der CXE280 kann entweder im Schaltschrank oder in Außenbereichen installiert werden. Der Verstärker muß senkrecht installiert werden, so dass sich die externen Leitungsanschlüsse an der Unterseite befinden. Um eine ausreichende Kühlung zu gewährleisten, sollte oberhalb des Gerätes ein Montageabstand von mindestens 100 mm eingehalten werden. -
Seite 16: Anschlüsse
User Manual CXE280 59300460 Rev.002 17.12.2013 16(20) Anschlüsse Unterseite Verstärkers CXE280 befinden sich drei Leitungsanschlüsse: 1 Eingang und 2 Ausgänge. Die Anzahl und die Funktion der verwendeten Anschlüsse ist abhängig von der gewählten Konfiguration. Alle koaxialen Anschlüsse haben ein Standard PG11-Gewinde und akzeptieren alle Arten von KDC-Adaptern oder -Steckern. -
Seite 17: Spannungsversorgung Ortsspeisung
Spannungsversorgung befindet sich in der oberen rechten Ecke des Verstärkers unter dem Schirmblech des Netzteils. Frontplatte 8913030 Abbildung 10. Frontplatte CXE280 1) HF-Eingang 12) Steckplatz für Ausgangsmodul (siehe Tabelle 2) 2) Eingangsmessbuchse, -20 dB 13) HF-Ausgang 1 3) Steckplatz Eingangs-Diplexfilter 14) HF-Aausgang 2 4) Steckplatz für Eingangsdämpfung... -
Seite 18: Jumper Einstellungen
User Manual CXE280 59300460 Rev.002 17.12.2013 18(20) Jumper Einstellungen Verstärkung Fernspeisung (Abbildung 10, Pos. 7 & 16 ) (Abbildung 10, Pos. 20 & 21 ) Hohe Verstärkung Geringe Verstärkung Abbildung 11. Verstärkungs Einstellung Abbildung 12. Fernspeisung Einstellung Einstellungen Vorwärtsweg Im Netzplan sollten die exakten Signalwerte spezifiziert sein. - Seite 19 User Manual CXE280 59300460 Rev.002 17.12.2013 19(20) Module Funktion Ausgang 1 Ausgang 2 0 dB nicht AC6120 0 dB, Nur Ausgang 1 -1 dB -12 dB AC6112 Abzweiger, Ausgang 1 & 2 -1 dB -16 dB AC6116 Abzweiger, Ausgang 1 & 2...
-
Seite 20: Rechtliche Hinweise
Dieses Dokument ist urheberrechtlich geschützt. Jede Verwertung oder Vervielfältigung dieses Dokuments ohne ausdrückliche Erlaubnis ist unzulässig. Teleste behält sich das Recht vor, ohne vorherige Ankündigung an jedem der in diesem Dokument beschriebenen. Produkte Änderungen vorzunehmen. Die aktuellen Produktspezifikationen sind in der neuesten Version der detaillierten Produktbeschreibung wiedergegeben.
