Pumpe; Elektroanschlüsse - Schaltplan - Ferro MAT FL 4 V Installation Und Betriebsanleitung

7. Pumpe

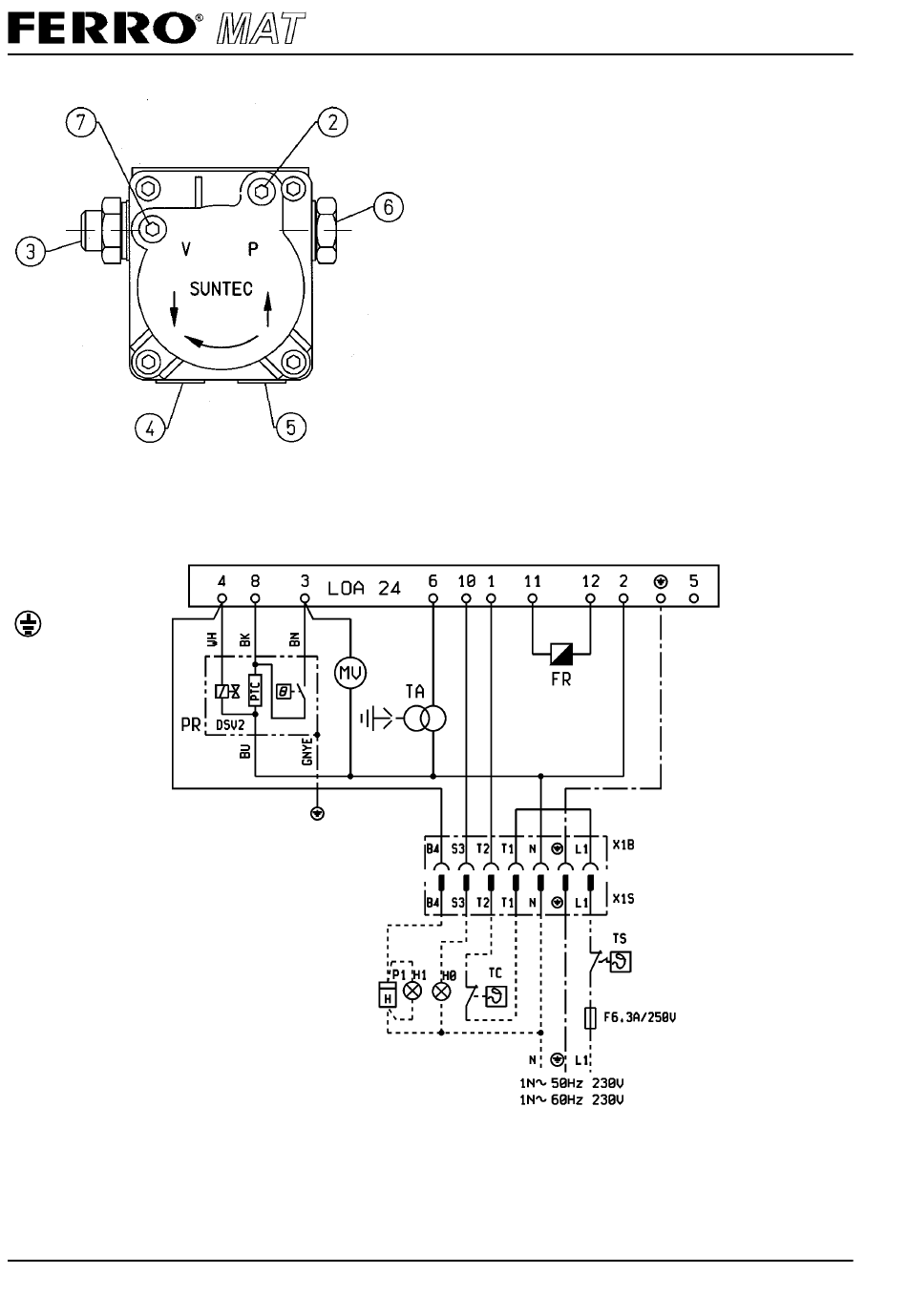

8. Elektroanschlüsse - Schaltplan
Die Elektroinstallation an den vorverdrahteten Brenner erfolgt über einen Eurostecker. Ratsam ist der Einsatz von
fl exiblen Leitungen mit minimalen Leiterquerschnitt von 1,0 mm².
L1 = Phase
= Erde
N = Nulleiter
H0 Außere Störanzeige
H1 Betriebslampe
FR Fotowiderstand
TA Ignition Transformator
-LAMPARA BLOQUEO EXETERNA
TS Sicherheitsthermostat
-INDICATORA DE FUNCIONAMIENTO
TC Kessel Thermostat
-FOTORESISTENCIA
LOA.. Steuergerät
-TRANSFORMADOR ENCENDIDO
V1 Elektroventil
-TERMOSTATO DE SEGURIDAD
MV Brennermotor
-TERMOSTATO CALDERA
P1 Betriebsstundenzähler
. -DISPOSITIVO
PR Ölvorwärmer
-ELECTROVALVULA
-MOTOR IMPULSOR
10
FL 4V
1)
2)
3)
4)
5)
6)
7)
Annahme:
GNYE = grün / gelb
WH = weiß
BU = blau
BN = braun
BK = schwarz
BK* = schwarz, Ader mit Aufdruck
Elektromagnetventil in der Düsenleitung
Stutzen für Manometer und Entlüftung 3/8"
Druckregelschraube
Rücklaufl eitung
Ansaugleitung
Druckleitung gegen Düse
Stutzen für Unterdruckmanometer 3/8"
Die Pumpe wird auf einen Druck von 12
bar voreingestellt
