- Seite 1 BUS BODY ELECTRONICS SC1000 IVECO Bedienungsanleitung - Busfahrer Rev. 21.11.2018 Id.No. DOK31001...
-
Seite 2: Inhaltsverzeichnis
BUS BODY ELECTRONICS Inhaltsverzeichnis Inhaltsverzeichnis Abbildungsverzeichnis Tabellenverzeichnis Einleitung Verwendungszweck Verwendete Symbole Beschreibung des Bedienteils Beschreibung des Bedienteils HVAC Version Beschreibung der Displayanzeige Anwendung Einschalten Ausschalten Funktionen Fahrerarbeitsplatz 2.3.1 Temperatur einstellen 2.3.2 Regeln der Gebläsesestufe 2.3.3 Regeln der Luftaustrittsrichtung/Defrost-Funktion 2.3.4 Frischluft/Umluft umschalten Funktionen Fahrgastraum 2.4.1 Automodus... -
Seite 3: Abbildungsverzeichnis
BUS BODY ELECTRONICS Abbildungsverzeichnis Abbildung 1 - SC1000 Bedienteil Basisversion ............... 3 Abbildung 2 - SC1000 Bedienteil HVAC Version ............. 4 Abbildung 3 - SC1000 Unterstation ................4 Abbildung 4 - SC1000 Bedienteil................6 Abbildung 5 - SC1000 Bedienteil HVAC Version ............. 7 Abbildung 6 - SC1000 Displayanzeige ................. -
Seite 4: Einleitung

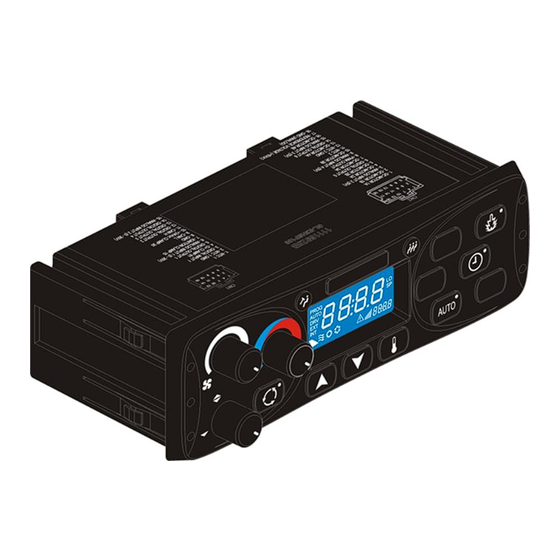

BUS BODY ELECTRONICS 1 Einleitung 1.1 Verwendungszweck Das SC1000 ist ein System zur Ansteuerung von HVAC Komponenten (Heating , Ventilation, Airconditioning) in Bussen wie zum Beispiel Aufdachklimaanlagen, Heizgeräten etc. Es besteht aus einem in das Armaturenbrett integrierten Bedienelement (Steuerungsgerät als Schnittstelle zwischen Mensch und Maschine) und einer bzw. -
Seite 5: Abbildung 2 - Sc1000 Bedienteil Hvac Version
BUS BODY ELECTRONICS Abbildung 2 - SC1000 Bedienteil HVAC Version Eine Unterstation ist ein Steuergerät, mit Leistungsausgängen für die Steuerung von allen im AC-Unit integrierten Komponenten. Abbildung 3 - SC1000 Unterstation... -
Seite 6: Verwendete Symbole
BUS BODY ELECTRONICS 1.2 Verwendete Symbole Hinweis... -
Seite 7: Beschreibung Des Bedienteils
BUS BODY ELECTRONICS 1.3 Beschreibung des Bedienteils Die Komponenten des Bedienteils sind im folgenden Bild dargestellt und beschrieben. Abbildung 4 - SC1000 Bedienteil Fahrerarbeitsplatz Fahrgastraum 7. Sofortheizen-Taste 11. Temperatur-Taste 1. Frischluft/Umluft-Taste 8. Vorwahluhr-Taste 12.Auf/Ab-Taste 2. Regler Luftaustrittsrichtung 10. Auto-Taste 13.Display 3. -
Seite 8: Beschreibung Des Bedienteils Hvac Version
BUS BODY ELECTRONICS 1.4 Beschreibung des Bedienteils HVAC Version Die Komponenten des Bedienteils sind im folgenden Bild dargestellt und beschrieben. Abbildung 5 - SC1000 Bedienteil HVAC Version Fahrerarbeitsplatz Fahrgastraum 5. Frischluft/Umluft-Taste 9. Entfeuchten-Taste 1. Frischluft/Umluft-Taste 6. Gebläsestufe-Taste 10. Auto-Taste 2. Regler Luftaustrittsrichtung 7. -
Seite 9: Beschreibung Der Displayanzeige
BUS BODY ELECTRONICS 1.5 Beschreibung der Displayanzeige Abbildung 6 - SC1000 Displayanzeige A. Anzeigewert J. Heizbetrieb B. Leuchtet auf, wenn der Minimalwert K. Frischluftklappen offen der wählbaren Raumtemperatur erreicht ist C. Wird mit der Solltemperatur L. Umluft eingeschaltet (HVAC-Version) (Fahrgastraum) angezeigt D. -
Seite 10: Anwendung
BUS BODY ELECTRONICS 2 Anwendung 2.1 Einschalten ➔ Zündung einschalten. ➔ Das Bedienelement startet automatisch. ➔ Im Display erscheint die aktuelle Softwareversion (hier 1.4) und das aktuelle Entwicklungsstadium (hier r-02) Abbildung 7 - SC1000 Boot-Anzeige (Abb. 7). ➔ Nach 4 Sekunden erscheint die Standardanzeige (Abb.8). 2.2 Ausschalten ➔... -
Seite 11: Regeln Der Gebläsesestufe
BUS BODY ELECTRONICS 2.3.1.2 Heizen Drehregler nach rechts in den roten Bereich drehen. 2.3.2 Regeln der Gebläsesestufe Hinweis Das Gebläse lässt sich in Stufen zwischen den Werten (niedrigste Gebläsegeschwindigkeit) (höchste Gebläsegeschwindigkeit) regeln. Die Regelung erfolgt in 10er Schritten. Wird der Drehregler links herum bis zum Anschlag gedreht, erscheint „Off“... -
Seite 12: Defrost-Funktion
BUS BODY ELECTRONICS Drehregler nach rechts auf 2 Uhr drehen. ➔ Luftaustritt Richung Windschutzscheibe. Drehregler nach rechts auf 4 Uhr drehen. ➔ Luftaustritt in Richtung Windschutzscheibe. 2.3.3.2 Defrost-Funktion Drehregler nach rechts auf 5 Uhr drehen. ➔ Luftaustritt in Richtung Windschutzscheibe und Öffnen des Wasserventils, sodass heiße Luft in Richtung Wind- schutzscheibe geblasen wird. -
Seite 13: Funktionen Fahrgastraum
BUS BODY ELECTRONICS 2.4 Funktionen Fahrgastraum Hinweis Klimaanlage und Heizung sind nur im Automodus akti- viert! Um alle Modi in voller Funktion nutzen zu können, akti- vieren Sie nach dem Einschalten des Bedienteils den Automodus und stellen Sie sicher, dass die Türen ge- schlossen sind. -
Seite 14: Temperatur Einstellen
BUS BODY ELECTRONICS 2.4.2 Temperatur einstellen 2.4.2.1 Temperatur regeln Taste drücken. ➔ Solltemperatur +1˚C. Taste drücken. ➔ Solltemperatur -1˚C. Hinweis Die Temperatur kann innerhalb der Werte 18˚C und 28˚C varriert werden. 2.4.2.2 Aktuelle Raum- bzw. Außentemperatur anzeigen lassen Taste einmal drücken. ➔... -
Seite 15: Gebläsestufe Regeln
BUS BODY ELECTRONICS 2.4.3.2 Gebläsestufe regeln Taste drücken. ➔ Gebläsestufe wird erhöht. ➔ Der aktuelle Wert der Gebläsestufe wird im Display ange- zeigt. Taste drücken. ➔ Gebläsestufe wird reduziert. ➔ Der aktuelle Wert der Gebläsestufe wird im Display angezeigt. 2.4.3.3 Deaktivieren Durch Drücken der Taste oder automatisch nach 3 Sekunden ohne Aktivität. -
Seite 16: Vorheizen
BUS BODY ELECTRONICS 2.5 Vorheizen Hinweis Der Fahrer ist für die Programmierung und das Einschal- ten des Heizgerätes und der Vorwahluhr verantwortlich. Er hat sicherzustellen, dass die Startzeit, die Gegeben- heiten und die Parksituation zu diesem Zeitpunkt ent- sprechend geeignet sind. Aus Sicherheitsgründen ist es nur möglich, die Vorwahl- uhr für denselben und den darauffolgenden Werktag zu Abbildung 16 - SC1000 Preheat... -
Seite 17: Sofortheizen Aktivieren (Ohne Vorwahlzeit)
BUS BODY ELECTRONICS Taste drücken um die eingestellte Stundenzahl zu bestätigen. ➔ Minutenstellen beginnen zu blinken. Gehen Sie nun genauso vor, wie bei der Einstellung der Stundenzahl, um die Minutenzahl fest- zulegen. ➔ Die Wochentage werden angezeigt (Abb. 18). oder den Wochentag einstellen. -
Seite 18: Startzeit Wählen
BUS BODY ELECTRONICS 2.5.3.1 Startzeit wählen Taste drücken, um Speicherplätze anzuzeigen. ➔ Im Display erscheint „PrE1“ (Abb.21). oder Taste drücken, um Speicherplätze PrE1 bis Abbildung 21 - SC1000 PrE7 durchzublättern. Speicherplatzwahl Taste drücken, um angewählten Speicherplatz auszuwählen. ➔ In der Anzeige erscheint „00:00“ und „hour“ (Abb. 22). ➔... -
Seite 19: Vorheizfunktion Aktivieren
BUS BODY ELECTRONICS 2.5.3.3 Vorheizfunktion aktivieren Taste drücken, um die Vorheizfunktion mit der gewählten Start- und Laufzeit zu aktivieren. 2.5.3.4 Beenden Taste drücken, um das Menü zu verlassen. Hinweis Sind mehrere Speicherplätze belegt, wird die Vorheiz- funktion zu allen gespeicherten Startzeiten ausgeführt. 2.6 Entfeuchten (nur HVAC Version) Hinweis Der Reheatmodus kann nur im Automodus (bei laufen-... -
Seite 20: Fehler
BUS BODY ELECTRONICS 2.7 Fehler Hinweis Liegt ein Fehler vor, so erscheint das Fehlersymbol (Ab- bildung 26) in der Anzeige. Um welchen Fehler es sich handelt, können Sie der Fehlertabelle im Kapitel „Fehler- beschreibung“ entnehmen. 2.7.1 Fehlerbeschreibung Wenn ein Systemfehler vorhanden ist, blinkt das Warnsymbol für die Fehlermeldung in der Anzeige (Abbildung 26). -
Seite 21: Fehler Löschen
BUS BODY ELECTRONICS 2.7.2.4 Fehler löschen Taste 6 Sekunden drücken. ➔ Der Fehler wird nicht mehr angezeigt. ➔ Wurde der Fehler vorher nicht behoben, erscheint er er- neut mit einem Punkt zwischen der dritten und vierten Abbildung 28 - SC1000 Fehler nicht Stelle des Fehlercodes in der Fehlermeldung (Abb.28). - Seite 22 BUS BODY ELECTRONICS Fehlermeldung in Beschreibung Ursache Abhilfe der Anzeige Fehlermeldung kön- 3. Bedienteil austauschen nen weitere Fehler- meldungen auftre- ten. Diese sind zu ignorieren, bis der Fehler 20 behoben ist. Kommunikation zur Unterstation ist un- terbrochen. Motor 0 des Wasser- 1.
-
