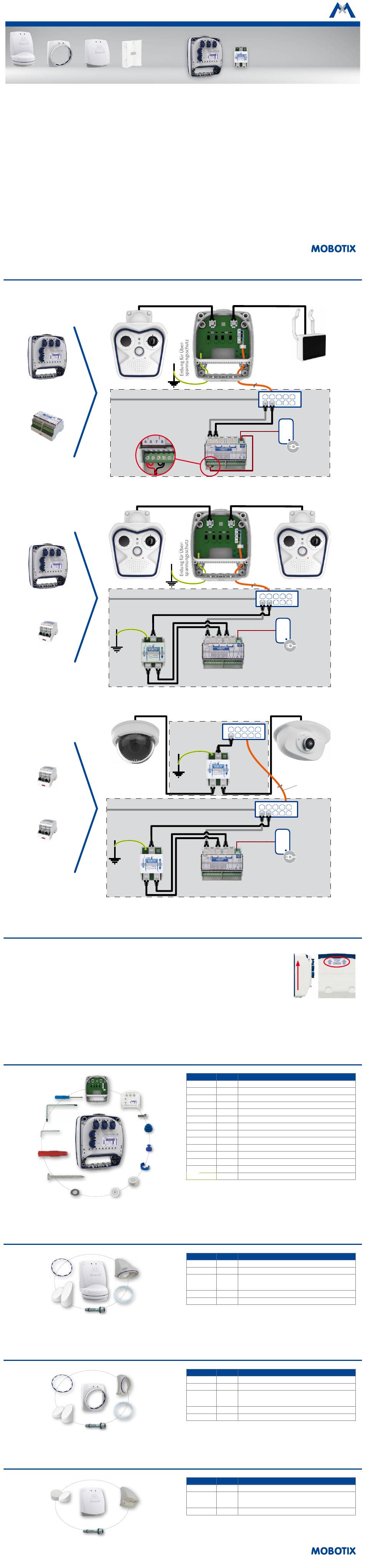

Mobotix MxSplitProtect Schnellinstallation

Zubehör
MxSplitProtect
• Verfügbar als Outdoor-Installationsbox MxSplitProtect (IP66) und als
Hutschienenmodul MxSplitProtectHR (Innenbereich)
• Adapter für horizontale (MX-MT-FRONT-HOR) bzw. vertikale Montage
(MX-MT-FRONT-VER, 15 ° nach unten geneigt) der Outdoor-Kameras
D24M, D25, D26, Q24M, Q25 und Q26
• Adapter MX-MT-FRONT-M für Outdoor-Kameras M15, M16, M24M, M25
und M26
• Masthalter MX-MH-SecureFlex-ESWS der M1x/M2x-Kameras auch zur
Mastmontage (Ø 6 bis 18 cm) des MxSplitProtect-Moduls geeignet
Anwendungsszenarien
1. Split-Funktion zum Anschließen von MOBOTIX Kamera und MxIRLight Infrarotstrahler
MxSplitProtect
+
MxSwitch
2. Split-Funktion zum Anschließen zweier MOBOTIX Kameras über ein 8-adriges Verlegekabel im Außenbereich
MxSplitProtect
+
MxSplitProtectHR
3. Split-Funktion zum Anschließen zweier MOBOTIX Kameras über ein 8-adriges Verlegekabel im Innenbereich
MxSplitProtectHR
+
MxSplitProtectHR
Wichtige Hinweise
• Die Länge der Anschlussleitungen zwischen MxSplitProtect
bzw. MxSplitProtectHR und dem angeschlossenen Verbraucher
(MOBOTIX-Kamera oder PoE-Gerät) darf 1 m nicht überschreiten.
• Bei Verwendung eines Netzwerk-Verlegekabels ist auf korrekte Drillung
und Schirmung der Adern zu achten.
• Arbeiten an Elektro-Schaltschränken (Montage und Anschluss eines
MxSplitProtectHR-Moduls) dürfen nur von qualifiziertem Fachpersonal
(Elektrofachkraft) durchgeführt werden.
• Für die korrekte Ableitung etwaiger Überspannungen muss bei
MxSplitProtect und MxSplitProtectHR eine separate Erdungslei-
tung durch qualifiziertes Fachpersonal (Elektrofachkraft) verlegt und
an die jeweilige Erdungsklemme angeschlossen werden.
Lieferumfang MxSplitProtect
1.14
1.13
1.12
1.11
1.10
1.9
Lieferumfang Adapterdeckel MX-MT-FRONT-HOR für MOBOTIX Kamera D24M, D25, D26, Q24M, Q25 oder Q26
(horizontale Montage)
2.5
2.4
Lieferumfang Adapterdeckel MX-MT-FRONT-VER für MOBOTIX Kamera D24M, D25, D26, Q24M, Q25 oder Q26 (vertikale
Montage, Kamera 15 ° nach unten geneigt)
3.5
3.4
Lieferumfang Adapterdeckel MX-MT-FRONT-M für MOBOTIX Kamera M15, M16, M24M, M25 oder M26
4.4
Patchkabel
(Daten und Strom)
MOBOTIX Kamera
Zum Netzwerk (Uplink)
+ –
Patchkabel
(Daten und Strom)
MOBOTIX Kamera
Zum Netzwerk (Uplink)
Erdung für Über-
spannungsschutz
MxSplitProtectHR
A1 A2
Schaltschrank
Erdung für Über-
spannungsschutz
MOBOTIX Kamera
Patchkabel
Zum Netzwerk (Uplink)
Patchkabel
Erdung für Über-
spannungsschutz
MxSplitProtectHR
A1 A2
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2.1
2.2
2.3
3.1
3.2
3.3
4.1
4.3
Quick Install
MxSplitProtect/MxSplitProtectHR
Installationsbox mit Split funk tion
und Überspannungsschutz
Anbindung und Stromversorgung von zwei PoE-Endgeräten mit Über-
spannungs schutz bis 4 kV.
Mx-A-SPA/Mx-A-SPA-HR
32.946-001_DE_09/2017
MxSplitProtect
Patchkabel
MxSwitch
+ –
A1 A2
MxSplitProtect
Patchkabel
MxSwitch oder anderer PoE+-
Switch (Mode A)
MxSplitProtectHR
A1 A2
MxSwitch oder anderer PoE+-
Switch (Mode A)
• Drehmoment für die Deckelschrauben des MxSplitProtect: 0,4 Nm.
• Das MxSplitProtect-Modul ist nur für senk-
rechte Montage zugelassen (siehe Abbil-
dung). Die Markierung TOP/OBEN auf der
Rückseite muss senkrecht nach oben zeigen.
• Übersteigt die Überspannung die maximale
Spannung von 4 kV, können sich interne
Bauteile zerstören, um Schäden bei den
angeschlossenen Geräten zu verhindern. In einem solchen Fall muss
das betroffene Modul (MxSplitProtect bzw. MxSplitProtectHR) ausge-
tauscht werden; eine Gewährleistung ist ausgeschlossen.
Position Anzahl Bezeichnung
1.1 1 Gehäuse mit Platine (montiert)
1.2 1 Gehäusedeckel (montiert)
1.3 4 Innensechskantschraube M4x16 mm, Edelstahl (montiert)
1.4 3 Stopfen Ethernet-Anschlüsse, Silikon, blau (montiert)
1.5 2 Stopfen USB-/Audio-Anschlüsse, Silikon, blau (montiert)
1.6 5 Bajonettverschluss, blau (montiert)
1.7 6 Einzeladerstopfen, Silikon, weiß (montiert)
1.8 2 Kabelstopfen 5–7 mm, Silikon, weiß (montiert)
1.9 4 Unterlegscheibe Ø 6,4 mm, Edelstahl
1.10 4 Holzschraube 6x70 mm mit Antrieb TX25, Edelstahl
1.11 4 Dübel S8
1.12 1 Innensechskantschlüssel 2,5 mm
1.13 1 Kombischlüssel TX25/Innensechskant 5 mm
1.14 1 Schlitzschraubendreher 2 mm, blau
Position Anzahl Bezeichnung
2.1 1 Adapterdeckel mit Dichtring (montiert)
2.2 1 Kamera-Befestigungsring (montiert)
2.3 4 Innensechskantschraube M6x35 mm, Edelstahl,
Unterlegscheibe Ø 6,4 mm, Edelstahl
O-Ring, Gummi (vormontiert)
2.4 2/2 Stopfen oben/unten
2.5 1 Dichtring für Kamera
Position Anzahl Bezeichnung
3.1 1 Adapterdeckel mit Dichtring (montiert)
3.2 1 Kamera-Befestigungsring (montiert)
3.3 4 Innensechskantschraube M6x35 mm, Edelstahl,
Unterlegscheibe Ø 6,4 mm, Edelstahl
O-Ring, Gummi (vormontiert)
3.4 2/2 Stopfen unten/oben
3.5 1 Dichtring für Kamera
Position Anzahl Bezeichnung
4.1 1 Adapterdeckel mit Dichtring (montiert)
4.2 4 Innensechskantschraube M6x35 mm, Edelstahl,
Unterlegscheibe Ø 6,4 mm, Edelstahl
O-Ring, Gummi (vormontiert)
4.3 2/2 Stopfen unten/oben
Patchkabel
(nur Strom)
MxIRLight
Verlegeka-
bel
Patchfeld
Netzteil
=
48 V DC
Spannungsversor-
gung für MxIRLight
Schaltschrank
Patchkabel
(Daten und Strom)
Verlegeka-
bel
MOBOTIX Kamera
Patchfeld
=
Netzteil
48 V DC
Schaltschrank
MOBOTIX Kamera
Verlegekabel
Patchkabel
Patchfeld
Netzteil
=
48 V DC
Schaltschrank
=
