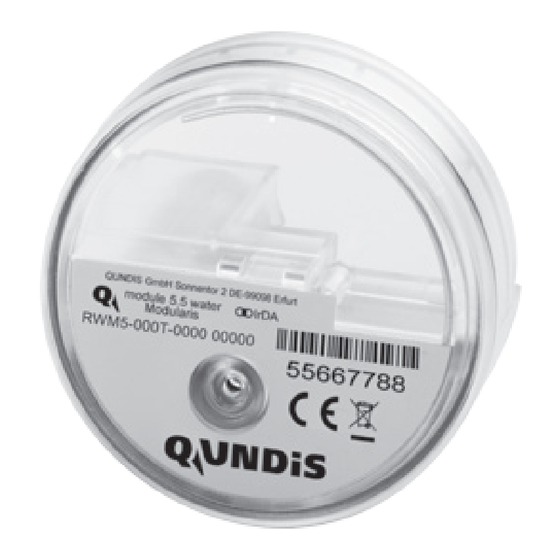

- Seite 1 Montage‑ und Inbetriebnahmeanleitung Mounting and commis‑ sioning instructions Instructions de montage et de mise en service Istruzioni di montaggio e di messa in funzione Q module 5.5 water Modularis Funk‑Aufsatzmodul für Wasserzähler...
- Seite 2 FIM5‑00MO‑DES‑RWMMO 12.07.2016...
-
Seite 3: Sicherheit Und Gewährleistung
Elektrolyte. Ein einzelnes Gerät stellt kein Gefahrgut im Sinne der UN3090 oder 3091 dar. Beachten Sie bitte die Hinweise der REACH‑Verordnung auf der Inter‑ netseite von QUNDIS, unter: www.qundis.com. Im Falle einer totalen Zerstörung des Gerätes mit Elektrolytaustritt ist der Augen‑ und Hautkontakt mit dem Elektrolyt zu vermeiden, entstehende Dämpfe dürfen nicht einge‑... -
Seite 4: Handhabung Von Lithiumbatterien
Händler oder den zuständigen Vertrieb, sowie auf der Internetseite von QUNDIS, unter: www.qundis.com. Konformität Hiermit erklärt die QUNDIS GmbH, dass das Funk‑Aufsatzmodul den Richtlinien 2014/30/EU (EMC) und 2011/65/EU (RoHS) entspricht. Der vollständige Text der EU‑Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://qundis.com/service/metering‑service‑company/... -
Seite 5: Wichtige Einbauhinweise
Wichtige Einbauhinweise Ein Abstand zwischen Pumpen und dem Modul von weniger als 50 cm kann das Zählverhalten des Auf‑ satzmoduls beeinflussen. Chrom‑Verblendungen beeinträchtigen den optimalen Funkempfang. Es wird empfohlen, vorhandene Chrom‑ rosetten durch „Funkrosetten“ auszutauschen. Bei dieser speziellen Ausführung der Rosette ist der Abschirmeffekt für Funkwellen minimiert. - Seite 6 Abtastung Modulatorscheibe stelle (IrDA) Batteriekammer Die Funk‑Aufsatzmodule Q module 5.5 water Modularis (RWM5 MO) senden Daten von mechanischen Wasserzählern der Typenreihe Modularis an die Systeme Q AMR bzw. Q walk‑by. Die Aufsatzmodule können mit den verschiedenen Zählerbaufor‑ men kombiniert werden.
-
Seite 7: Montage
Montage 1. Entfernen des Blinddeckels am Wasserzähler öffnet den Einbauraum für das Funk‑Aufsatzmodul. 2. Eventuelle Fremdkörper im Einbauraum für das Funk‑Aufsatzmoduls entfernen. 3. Funk‑Aufsatzmodul aus der Verpackung entnehmen. 4. Batteriekammer des Funk‑Aufsatzmoduls auf Einbauraum des Wasserzählers ausrichten. 5. Funk‑Aufsatzmodul in Einbauraum einsetzen. (Wichtige Hinweise zur Montage beachten!) 6. - Seite 8 Inbetriebnahme Parametrierung des Funk‑Aufsatzmoduls Vor Betrieb mit einem funkvorbereiteten Wasserzähler ist das Funk‑Aufsatzmodul mit den Zählerkenngrößen des mechanischen Wasserzählers zu parametrieren. Dazu werden folgende Mittel benötigt: • Software Q suite 5 module, installiert auf einem Notebook • als Parametrierkabel den IrDA‑Programmier‑ und Auslesekopf Das Funk‑Aufsatzmodul muss bei der Inbetriebnahme über die Q suite 5 module mit Zählernummer, Zählerstand, Medium (Kalt‑...
- Seite 27 18.08.2016 FIM5‑00MO‑DES‑RWMMO...
