Installation Aufhängung 90 Grad - Basic Line Berlin Montageanleitung
Gartentore 90 grad öffnungswinkel
INSTALLATION AUFHÄNGUNG 90 GRAD
Nr.
Bauteil
1
M10 Flachkopfschraube aus Edelstahl mit Innensechskant
2
Unterlegscheibe aus Edelstahl passend zu M10 Flachkopfschraube
3
Montageplatte mit U-Profil für Scharnieraufnahme zur 90 Grad Montage am Torrahmen
4
Flachkopfschraube aus Edelstahl zur Sicherung des Scharnierbolzen
5
Unterlegscheibe aus Edelstahl passend zum Scharnierbolzen
6
Scharnierbolzen aus Edelstahl für Augenschraube
7
M16 Augenschraube / Scharnier aus Edelstahl
8
M16 Kontermutter aus Edelstahl
9
Unterlegscheibe aus Edelstahl passend zur M16 Augenschraube / Scharnier
10
Montageplatte mit M16 Scharnieraufnahme zur 90 Grad Montage am Torpfosten
3
2 1
2
1

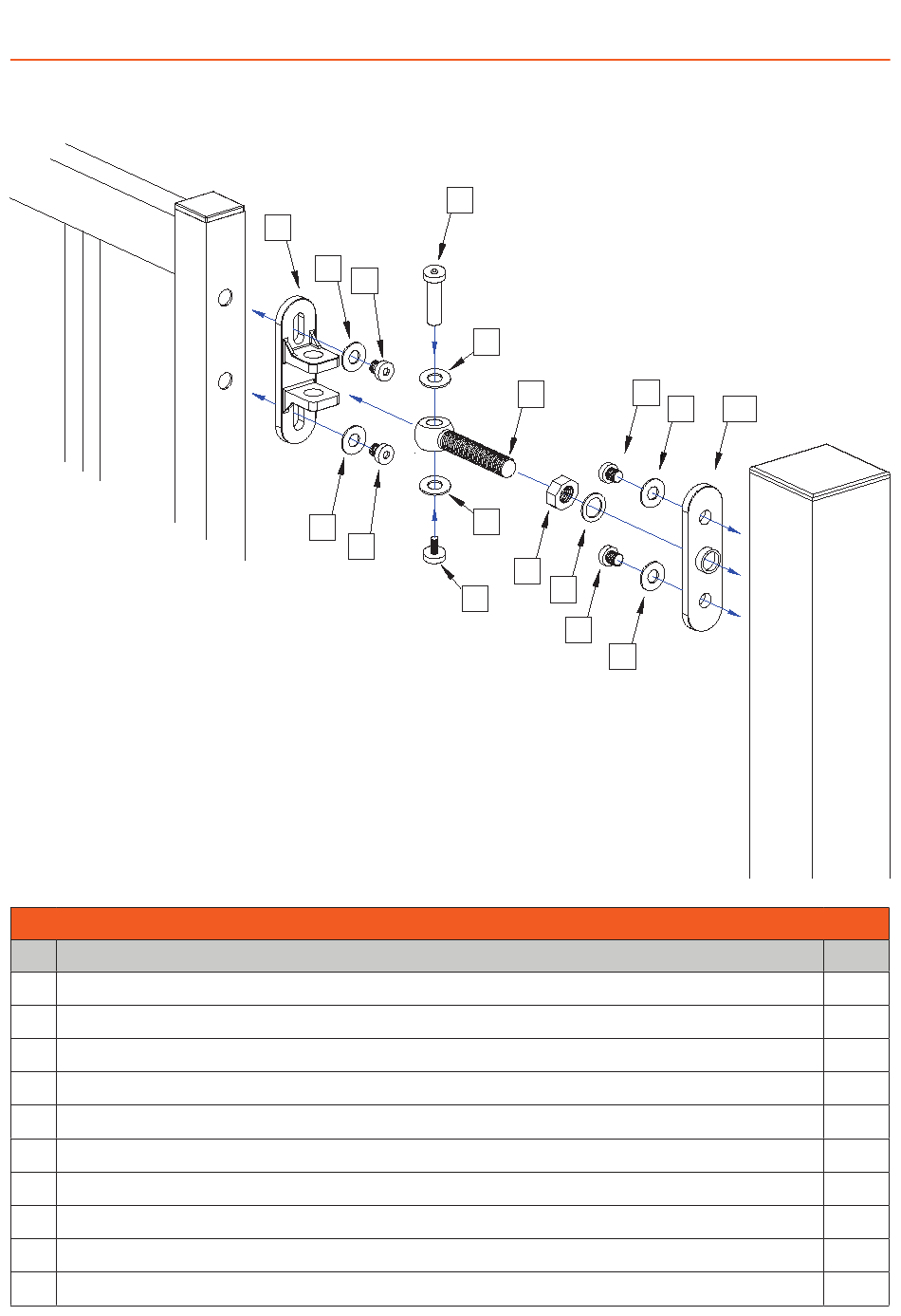

Detailübersicht - Gesamt 90 Grad Aufhängung an Torrahmen & Pfosten
6
5
7
5
8
9
4
1
2
1
2
10
Anzahl
4
4
1
1
2
1
1
1
1
1
