Basic Line BERLIN Montageanleitung
Gartentore 90 grad öffnungswinkel
Inhaltszusammenfassung für Basic Line BERLIN

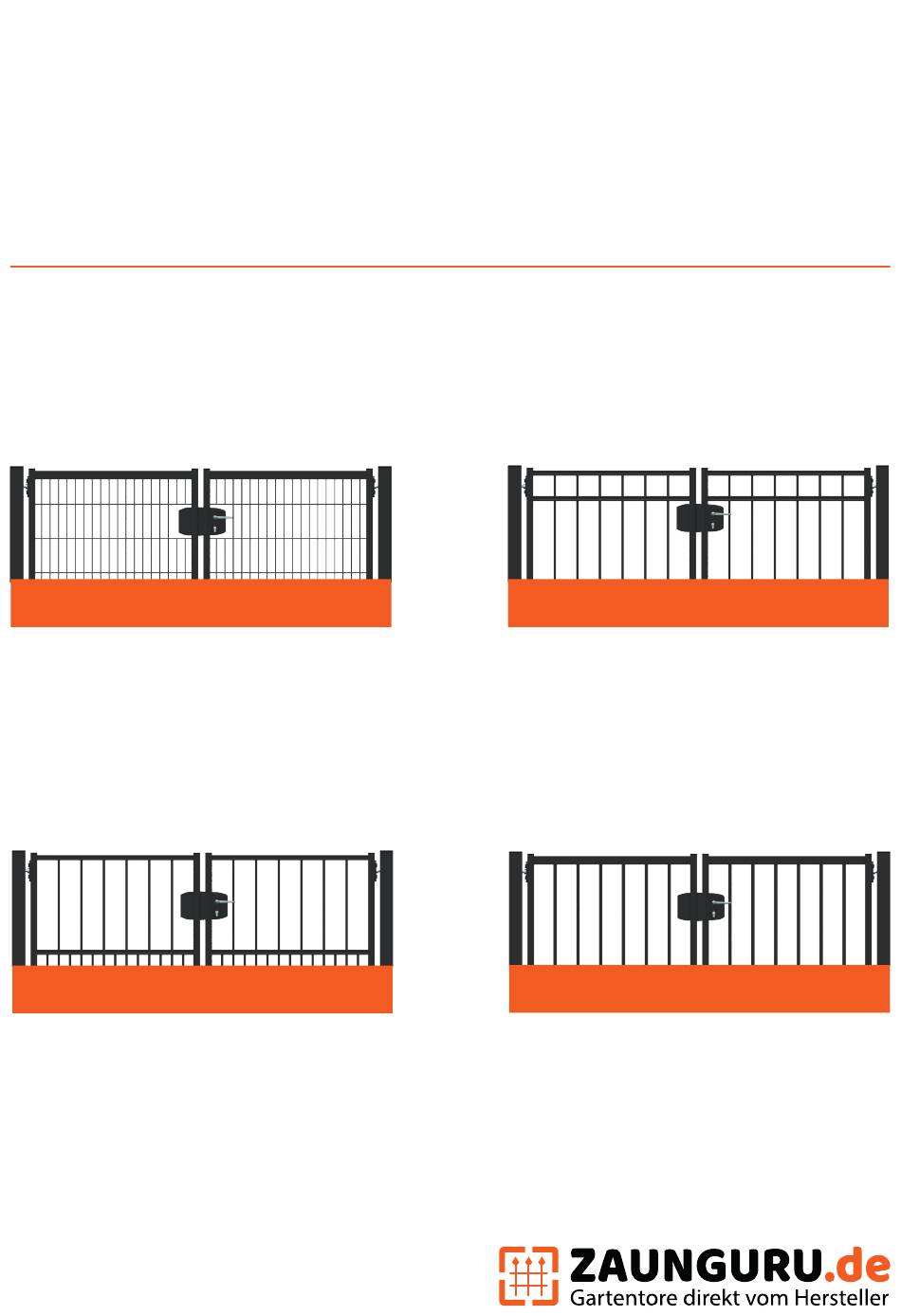

- Seite 1 BASIC LINIE MONTAGEANLEITUNG GARTENTORE 90 GRAD ÖFFNUNGSWINKEL MODELL BERLIN MODELL OLDENBURG MODELL HAMBURG MODELL BREMEN...
- Seite 2 MODELL BERLIN...
- Seite 3 MODELL OLDENBURG...
- Seite 4 MODELL HAMBURG...
- Seite 5 MODELL BREMEN...
-
Seite 6: Installation Aufhängung 90 Grad
INSTALLATION AUFHÄNGUNG 90 GRAD Detailübersicht - Gesamt 90 Grad Aufhängung an Torrahmen & Pfosten Bauteil Anzahl M10 Flachkopfschraube aus Edelstahl mit Innensechskant Unterlegscheibe aus Edelstahl passend zu M10 Flachkopfschraube Montageplatte mit U-Profil für Scharnieraufnahme zur 90 Grad Montage am Torrahmen Flachkopfschraube aus Edelstahl zur Sicherung des Scharnierbolzen Unterlegscheibe aus Edelstahl passend zum Scharnierbolzen Scharnierbolzen aus Edelstahl für Augenschraube... - Seite 7 INSTALLATION LOCINOX SCHLOSS Locinox-Industrieschloss LAKQ U2 Bauteil Anzahl Plastikstopfen (schwarz) M8 Zylinderkopfschraube mit Innensechskant aus Edelstahl Hülse aus Edelstahl Drückerpaar aus anodisiertem Aluminium Locinox Industrieschloss LAKQ U2...
-
Seite 8: Installation Schliesskasten Und Gegenblech
INSTALLATION SCHLIESSKASTEN UND GEGENBLECH Locinox Schließkasten & GegenblechToranlage Bauteil Anzahl Gewindehülse mit Senkkopfschraube Locinox Anschlag SAKL QF M8 Schlossschraube mit Flachrundkopf aus Edelstahl Locinox Gegenblech 3006PC... - Seite 9 INSTALLATION TORRIEGEL (OPTIONAL) Torriegel Montage am Torrahmen Bauteil Anzahl M10 Flachkopfschraube aus Edelstahl mit Innensechskant Unterlegscheibe aus Edelstahl passend zu M10 Flachkopfschraube Torriegelhülse aus Stahl mit Treibriegel aus Aluminium Kopfteil / Handteil aus Aluminium Madenschraube...
- Seite 10 FUNDAMENTE Fundamentabmessungen BASIC-Line Tore und Türen - Maße in mm (B x H x T) max. max. Flügelhöhe (mm) Flügelbreite 1030 1230 1430 1630 1830 (mm) 1004 400x400x800 400x400x800 400x400x800 400x400x800 500x500x800 500x500x800 1272 400x400x800 400x400x800 500x500x800 500x500x800 600x600x800 600x600x800 1540 500x500x800 500x500x800...
