Berufskenntnisse schriftlich Nullserie
Position 4
Technische Dokumentation,
Schaltplan
Name:
40
Minuten
Zugelassene Hilfsmittel:
Zeichnungsutensilien, Massstab und Schablone
Empfehlung: Zeichnen mit Bleistift
Bewertung – Für die volle Punktzahl werden verlangt:
Die zeichnerische Ausführung wird ebenfalls bewertet.
Der Neutralleiter (N) und der Schutzleiter (PE) sind eindeutig zu bezeichnen.
Wir wünschen Ihnen viel Erfolg!
Notenskala
6,0
5,5
28,0-27,0
26,5-24,0
23,5-21,0
Expertinnen / Experten
Seite
2
Punkte:
Unterschrift
Expertin/Experte 1
Sperrfrist:
Diese Prüfungsaufgaben dürfen nicht vor dem 1. September 2017 zu
Übungszwecken verwendet werden.
Erarbeitet durch:
Arbeitsgruppe QV des VSEI für den Beruf Montage-Elektrikerin EFZ / Montage-Elektriker EFZ
Herausgeber:
SDBB, Abteilung Qualifikationsverfahren, Bern
Vorname:
6
Aufgaben
5
4,5
4
20,5-18,5
18,0-15,5
3
4
5
Unterschrift
Expertin/Experte 2
Kandidatennummer:
8
Seiten
Aus didaktischen Gründen werden
die Lösungen nicht abgegeben
3,5
3
15,0-13,0
12,5-10,0
6
7
8
Punkte
Nullserie QV nach BiVo 2015
Montage-Elektrikerin EFZ
Montage-Elektriker EFZ
Datum:
28
(Beschluss der
Aufgabenkommission
vom 09.09.2008)
2,5
2
1,5
9,5-7,0
6,5-4,5
4,0-1,5
Note
Punkte
1
1,0-0,0
Verwandte Anleitungen für ENERCON E-115 3 MW
Inhaltszusammenfassung für ENERCON E-115 3 MW

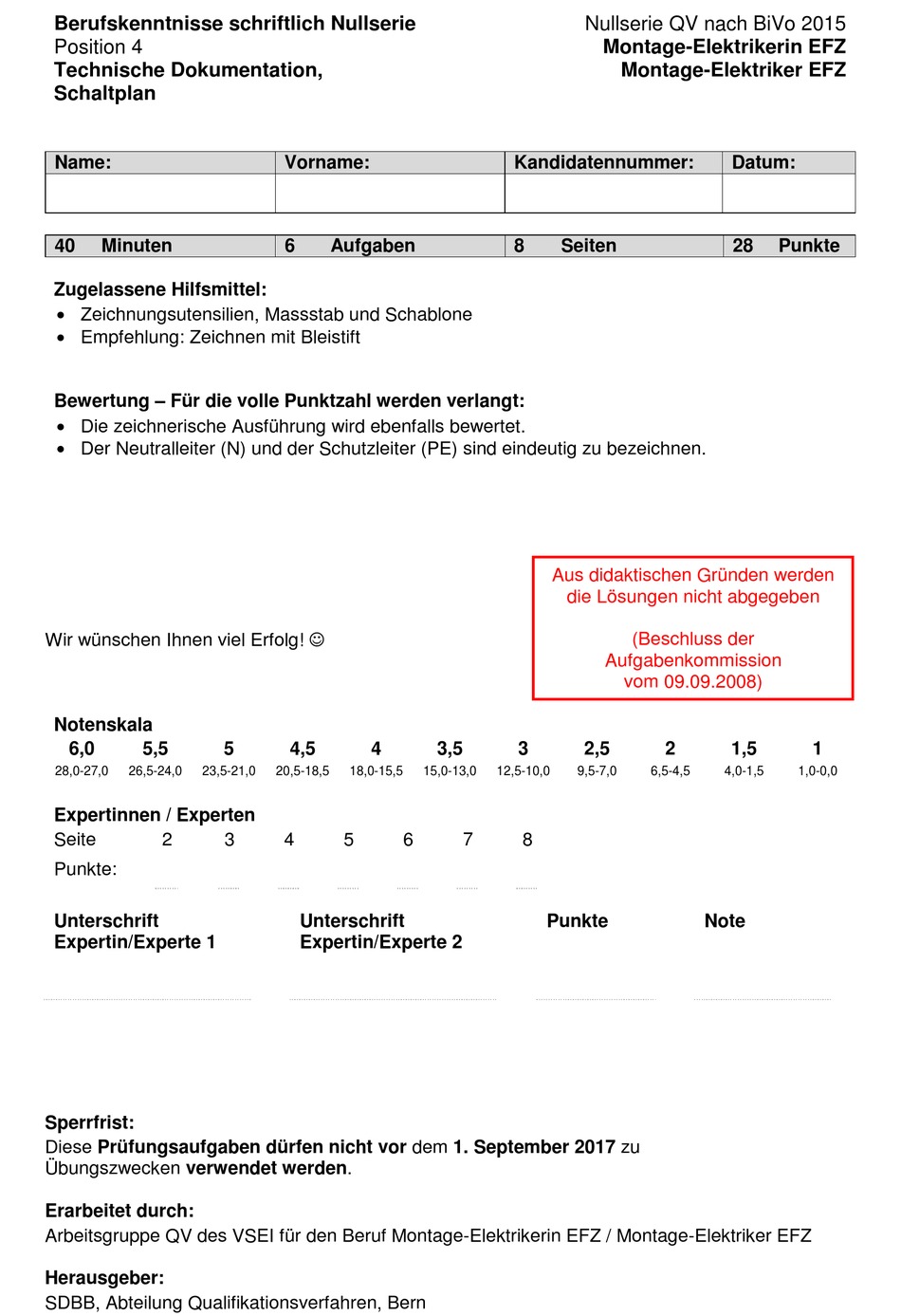

- Seite 1 Berufskenntnisse schriftlich Nullserie Nullserie QV nach BiVo 2015 Position 4 Montage-Elektrikerin EFZ Technische Dokumentation, Montage-Elektriker EFZ Schaltplan Name: Vorname: Kandidatennummer: Datum: Minuten Aufgaben Seiten Punkte Zugelassene Hilfsmittel: Zeichnungsutensilien, Massstab und Schablone Empfehlung: Zeichnen mit Bleistift Bewertung – Für die volle Punktzahl werden verlangt: ...
- Seite 2 Nullserie QV nach BiVo 2015 Technische Dokumentation, Position 4 Schaltplan Punkte Beleuchtungsanlage Zeichnen Sie die fehlenden Verbindungen in den Abzweigdosen X1 und X2 gemäss folgenden Angaben ein: - Schalter Q1 und Q3 schalten Lampe E1 - Schalter Q2 schaltet Steckdose X3 - Steckdose X4 ungeschaltet Punkte Seite:...
- Seite 3 Nullserie QV nach BiVo 2015 Technische Dokumentation, Position 4 Schaltplan Punkte Sonnerieanlage Grossraumbüro Ergänzen Sie das Wirkschaltschema gemäss folgenden Angaben: - In jeder Raumhälfte ist ein Gong geplant (P1 und P2) - Sonnerietaster S1 beim Haupteingang ist unbeleuchtet - Sonnerietaster S2 beim Nebeneingang ist beleuchtet - Beim Betätigen von S1 und/oder S2 ertönen P1 und P2 gleichzeitig Auszug aus der Betriebsanleitung Türgong 230 V AC...
- Seite 4 Nullserie QV nach BiVo 2015 Technische Dokumentation, Position 4 Schaltplan Punkte Bad/WC mit Ventilation und Besetztanzeige Zeichnen Sie das Stromlaufschema und den fehlenden Kontakt gemäss folgenden Angaben: - Wird das Licht E1 im Bad/WC mit Q1 eingeschaltet, so läuft auch der Ventilator M1. - Nach dem Ausschalten des Lichtes E1 läuft der Ventilator M1 noch 5 Minuten nach.
- Seite 5 Nullserie QV nach BiVo 2015 Technische Dokumentation, Position 4 Schaltplan Punkte Messung an einem Wechselstrommotor Zeichnen Sie das Schema des Einphasen-Wechselstrommotors so, dass folgende Messungen möglich sind: - Spannung U - Stromstärke I - Wirkleistung P Punkte Seite: ME_Pos_4_TD_Schaltplan_Kand_Ns2015 Seite 5 von 8...
- Seite 6 Nullserie QV nach BiVo 2015 Technische Dokumentation, Position 4 Schaltplan Punkte Wassererwärmer Ergänzen Sie das Wirkschaltschema für einen 300 Liter-Druckbolier (Wassererwärmer) mit folgenden Bemessungsdaten: - Anschluss 3 x 400 V, 6 kW - Spannung eines Heizkörpers 230 V - Der Druckboiler wird mit einem Tag/Nacht-Umschalter betrieben - Die Ladungsfreigabe erfolgt über das EW Sperrschütz.
- Seite 7 Nullserie QV nach BiVo 2015 Technische Dokumentation, Position 4 Schaltplan Punkte Sonnerieanlage Zweifamilienhaus mit Fingerscanner Ergänzen Sie das Wirkschaltschema auf Seite 8 gemäss folgenden Angaben: Der Gong jeder Wohnung kann beim Hauseingang (S1, S2) oder im Treppenhaus mittels Tastern (S5, S6) aktiviert werden. Die Haustüre lässt sich von beiden Wohnungen mittels Taster (S3, S4) oder vom Hauseingang durch einen Fingerscanner (Biometrisches Zutrittssystem) öffnen.
- Seite 8 Nullserie QV nach BiVo 2015 Technische Dokumentation, Position 4 Schaltplan Punkte Sonnerieanlage Zweifamilienhaus mit Fingerscanner Punkte Seite: ME_Pos_4_TD_Schaltplan_Kand_Ns2015 Seite 8 von 8...
