- Seite 1 Biocat WS 4 Biocat WS 5 Biocat WS 6 Biocat WS 7 Biocat WS 8 Biocat WS 4 Biocat WS 7 Inbetriebnahme & Service FailSafe Rev.: 11013809-1...
- Seite 2 Seite 2 von 24 Rev.: 11013809-1...
-
Seite 3: Inhaltsverzeichnis
Inhalt 2 B S teuer- und Überwachungsmodul ................4 3 B L ieferumfang und Geräteaufbau .................. 6 6 B E inbauschema ......................8 Inbetriebnahme ......................9 2 3 B I nbetriebnahme ......................12 2 4 B M ontage der Abdeckhaube ..................13 Inbetriebnahme dokumentieren ................. -
Seite 4: S Teuer- Und Überwachungsmodul
S teuer- und Überwachungsmodul Das Steuer- und Überwachungsmodul stellt folgende Funktionen bereit: • Selbsttest und automatische Inbetriebnahme • Funktionsüberwachung der Gerätekomponenten Temperaturüberwachung WT • Fehler- und Alarmausgabe Zweistelliges Display Grüne, gelbe und rote Leuchte Akustischer Alarm Potentialfreier Meldekontakt zur Einbindung in die Gebäudeleittechnik •... - Seite 5 Wasserzähler-, Pumpen- und Netzstecker Zweistelliges Display für Statusanzeige Betriebs-LED leuchtet bei fehlerfreiem Betrieb Service-LED leuchtet bei fälligem 5-Jahres-Service Fehler-LED leuchtet bei anstehender Störung „+“-Taster Menu „M“-Taster Rev.: 11013809-1 Seite 5 von 24...
-
Seite 6: L Ieferumfang Und Geräteaufbau

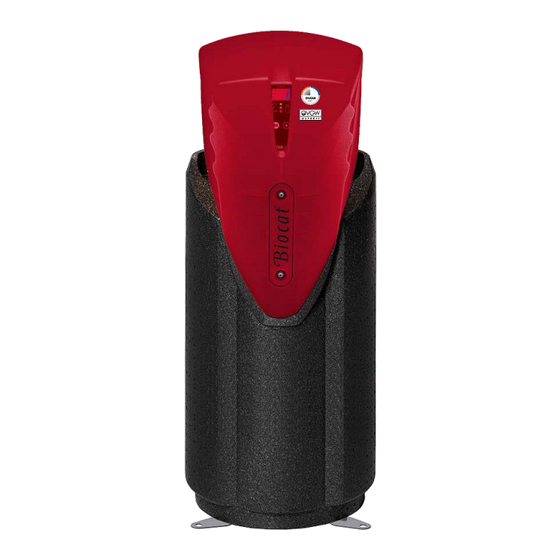

L ieferumfang und Geräteaufbau Die Geräte werden montagefertig mit Montagebügel für die Wandbefestigung und Abdeckhaube geliefert. Seite 6 von 24 Rev.: 11013809-1... - Seite 7 Steuer- und Überwachungsmodul zur Überwachung der Steuer- und Überwachungsmodul wichtigsten Geräteparameter Abdeckhaube Abdeckhaube aus transluzentem PP Nicht im Lieferumfang • Wartungshähne • Rohrmaterialien und thermische Isolation für Umwälzleitung • Netzkabel, Dieses wird vom Watercryst-Techniker bei der Erst-Inbetriebnahme gestellt. Rev.: 11013809-1 Seite 7 von 24...
-
Seite 8: E Inbauschema
E inbauschema Der Einbau des Gerätes erfolgt in eine eigene Umgehungsleitung um den Warmwasserspeicher der Trinkwassererwärmungsanlage. Eine Zirkulationspumpe (nicht im Lieferumfang enthalten) zirkuliert ständig das Wasser durch das Gerät. 1: Wasserzähler; 2: Hauswasser-Station, bestehend aus Druckminderer, Filter; 3: Kaltwasserverteiler mit Kaltwassersteigleitungen;... -
Seite 9: Inbetriebnahme
4 Inbetriebnahme Prüfen Sie vor Inbetriebnahme alle Anschlussleitungen, Verbindungen auf ordnungsgemäße Montage und Festigkeit. Verbrühungsgefahr durch Heißwasser! 1. Wartungshähne WH1, WH2 öffnen sowie das Bypassventil schließen Rev.: 11013809-1 Seite 9 von 24... - Seite 10 2. Warmwasseranlage befüllen Warmwasseranlage entsprechend den dafür geltenden Vorschriften und Anleitungen ordnungsgemäß befüllen, sowie vollständig entlüften und anschließend in Betrieb nehmen. 3. Gerät befüllen und entlüften • Gerät befüllen und entlüften Schlauch auf Rücklaufseite des Bypassventils abschrauben Bypassventil - Eingangsseite öffnen und Gerät befüllen Warten bis Wasser aus dem Schlauchende kommt.
- Seite 11 • Verbindung zwischen Gerät und Warmwasserspeicher vollständig entlüften Bypassventil – Eingangsseite vollständig öffnen Bypassventil - Ausgangsseite vollständig öffnen (!) Mitte(Bypass) geschlossen halten! Bei mangelnder Entlüftung des Biocat WS Gerätes und der Warmwasseranlage- bzw. Speicher kann es zu Funktionsstörungen kommen! Rev.: 11013809-1 Seite 11 von 24...
-
Seite 12: 3 B I Nbetriebnahme
I nbetriebnahme 2 3 B Achten Sie darauf, dass die Wartungshähne vollständig geöffnet sind und das Gerät vollständig wassergefüllt und entlüftet ist! Die Pumpe benötigt einen Netzanschluss von 230V, 50Hz, min. 10A, max. 16A! Wasserzähler einstecken! (grauer Stecker 3- polig) Pumpe einstecken (schwarzer Kaltgerätestecker) -
Seite 13: 4 B M Ontage Der Abdeckhaube
M ontage der Abdeckhaube 2 4 B Sichtprüfung Leckagen! Vor Montage der Thermoisolierung Installation und Gerät auf Leckagen prüfen! Isolierung der Umwälzleitung! Die Umwälzleitung vom und zum Boiler muss isoliert werden: Isolierstärke gemäß technischer Daten vornehmen. Rev.: 11013809-1 Seite 13 von 24... -
Seite 14: Inbetriebnahme Dokumentieren
2. Inbetriebnahmeprotokoll ausfüllen und an Watercryst senden! Wartungsplakette für Kartuschentausch ausfüllen und an sichtbarer Stelle am Gerät anbringen. Ein Kartuschentausch ist alle 5 Jahre durchzuführen. WATERCRYST-Garantiekarte ausfüllen und an WATERCRYST zurücksenden. Bsp.: In der oben gezeigten Ansicht wird eine Inbetriebnahme am 22.06.2016 vorgenommen. -
Seite 15: W Artung Und Service
Neben den üblichen, regelmäßigen Inspektionen technischer Anlagen gemäß den für den Anwendungsbereich geltenden Vorschriften und Normen ist bei Biocat Kalkschutzanlagen das Katalysatorgranulat alle 5 Jahre auszutauschen. Dazu bietet Watercryst ein entsprechendes Service-Kit an. (Artikel-Nr. siehe "Ersatzteile und Service-Kit") Wartungsintervalle überprüfen Überprüfen Sie regelmäßig die abgelaufene Betriebszeit durch Vergleich mit... -
Seite 16: 6 B 3 6 B S Ervice
S ervice 3 6 B 3 6 B Der anstehende Wechsel des Katalysatorgranulates wird durch Blinken der gelben Leuchtdiode in folgenden Kombinationen angezeigt: bei Betrieb: bei Fehler: Betriebsanzeige: Status 01-05 Status 20-82 Gelbe LED blinkt (SERVICE) Grüne LED fehlerfreier Betrieb. (Status 01-05) Rote LED Störung liegt vor. -
Seite 17: 2 B K Atalysatorgranulat Austauschen
K atalysatorgranulat austauschen 3 2 B Rutschgefahr durch austretendes Granulat! Verbrühungsgefahr durch austretendes Heißwasser! Pumpe ausstecken und vor Wiedereinschalten sichern! Vor einem Granulattausch ist der Wartungsbereich soweit abzusichern, dass sichergestellt ist, dass keine unbefugte Person zum Gerät gelangen kann! Vor Beginn der Wartungsarbeiten folgendes beachten: •... - Seite 18 • Haube incl. Thermoisolierung entfernen • Gerät ausbauen (Wellrohrschläuche von T-Stück lösen) • Spannschelle öffnen • Ventilkopf abheben Seite 18 von 24 Rev.: 11013809-1...
- Seite 19 Ventilkopf und Behälterkragen sorgfältig von Granulatrückständen säubern und reinigen! • O-Ring wechseln, Behälterkragen fetten. • Filterarm wechseln • Ventilkopf auf Tauchrohr einschnappen und Profilschelle schließen (Anzugsmoment ca. 10 Nm) Rev.: 11013809-1 Seite 19 von 24...
- Seite 20 • Zwischenstück entfernen! • O-Ringe entfernen und Dichtflächen reinigen! Seite 20 von 24 Rev.: 11013809-1...
- Seite 21 Hallaufnahme lösen! Turbinenzähler entfernen! Neuen Turbinenzähler einsetzen! Hallaufnahme befestigen! • Neue O-Ringe in Zwischenstück einlegen! • Zwischenstück montieren Rev.: 11013809-1 Seite 21 von 24...
- Seite 22 • Granulatwechselanzeige zurücksetzen: „M“-Taste gedrückt halten und Netzstecker einstecken. „M“-Tasters für 7 Sekunden gedrückt halten, danach Taste loslassen. Displayanzeige: „o._.“ Stellen Sie den Wert durch Drücken der „+“-Taste auf „o.1.“ Drücken Sie die „M“-Taste um die Eingabe zu bestätigen. Displayanzeige: „05“ •...
-
Seite 23: 1 0 B G Lt-Meldekontakt (Optionales Zubehör)
G LT-Meldekontakt (optionales 1 0 B Zubehör) Artikel Beschreibung Art.-Nr. GLT-Stecker inkl. Kabel L=5m Stecker zur Einbindung der Biocat 12000122 Kalkschutzalage in die Gebäude-Leit- Technik(GLT) Details siehe: Elektischer Anschluss GLT Potentialfreier Meldekontakt: max. 24V 1A max. 1mm² Bei Störungsfreiem Betrieb ist der Kontakt geschlossen. - Seite 24 Einbau- und Bedienungsanleitung Biocat WS 4, WS 5, WS 6, WS 7, WS 8 Technische Änderungen, Satz- und Druckfehler vorbehalten. Anschrift / Stempel installierendes Unternehmen Watercryst Wassertechnik GmbH & Co. KG Elsa-Brandström-Str. 31, D 42781 Haan Tel. +49 2129 3475 – 755 Niederlassung Österreich...
