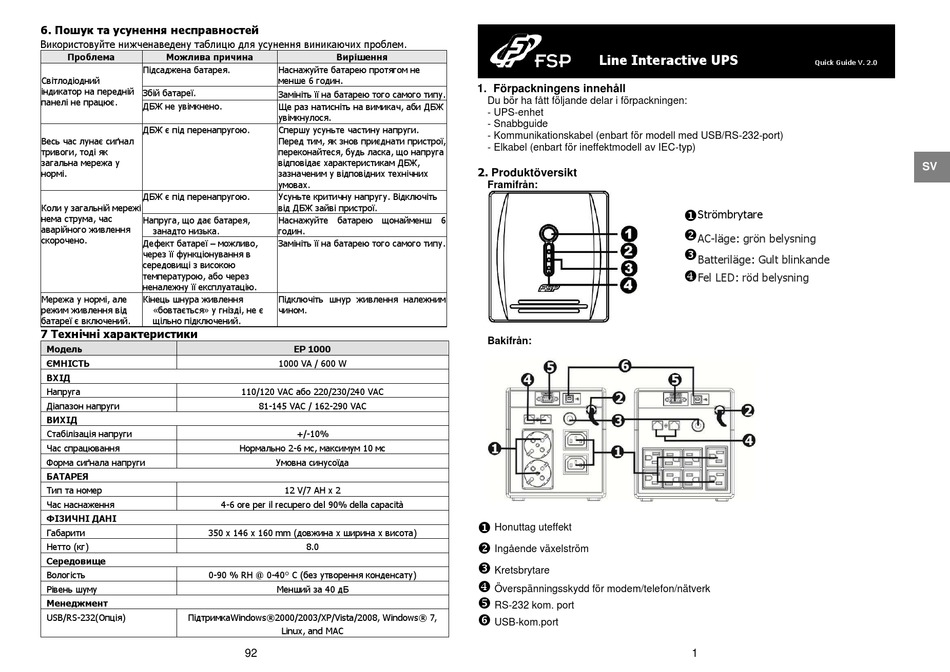

6. Пошук та усунення несправностей
Використовуйте нижченаведену таблицю для усунення виникаючих проблем.
Проблема
Можлива причина
Підсаджена батарея.
Світлодіодний
індикатор на передній
Збій батареї.
панелі не працює.
ДБЖ не увімкнено.
ДБЖ є під перенапругою.
Весь час лунає сиґнал
тривоги, тоді як
загальна мережа у
нормі.
ДБЖ є під перенапругою.
Коли у загальній мережі
нема струма, час
Напруга, що дає батарея,
аварійного живлення
занадто низька.
скорочено.
Дефект батареї – можливо,
через її функціонування в
середовищі з високою
температурою, або через
неналежну її експлуатацію.
Мережа у нормі, але
Кінець шнура живлення
режим живлення від
«бовтається» у гнізді, не є
батареї є включений.
щільно підключений.
7 Технічні характеристики
Модель
ЄМНІСТЬ
ВХІД
Напруга
Діапазон напруги
ВИХІД
Стабілізація напруги
Час спрацювання
Форма сиґнала напруги
БАТАРЕЯ
Тип та номер
Час наснаження
ФІЗИЧНІ ДАНІ
Габарити
350 x 146 x 160 mm (довжина х ширина х висота)
Нетто (кг)
Середовище
Вологість
0-90 % RH @ 0-40° C (без утворення конденсату)
Рівень шуму
Менеджмент
USB/RS-232(Опція)
ПідтримкаWindows®2000/2003/XP/Vista/2008, Windows® 7,
Вирішення
Наснажуйте батарею протягом не
менше 6 годин.
Замініть її на батарею того самого типу.
Ще раз натисніть на вимикач, аби ДБЖ
увімкнулося.
Спершу усуньте частину напруги.
Перед тим, як знов приєднати пристрої,
переконайтеся, будь ласка, що напруга
відповідає характеристикам ДБЖ,
зазначеним у відповідних технічних
умовах.
Усуньте критичну напругу. Відключіть
від ДБЖ зайві пристрої.
Наснажуйте батарею щонайменш 6
годин.
Замініть її на батарею того самого типу.
Підключіть шнур живлення належним
чином.
EP 1000
1000 VA / 600 W
110/120 VAC або 220/230/240 VAC
81-145 VAC / 162-290 VAC
+/-10%
Нормально 2-6 мс, максимум 10 мс
Умовна синусоїда
12 V/7 AH x 2
4-6 ore per il recupero del 90% della capacità
8.0
Менший за 40 дБ
Linux, and MAC
92
Line Interactive UPS
1. Förpackningens innehåll
Du bör ha fått följande delar i förpackningen:
- UPS-enhet
- Snabbguide
- Kommunikationskabel (enbart för modell med USB/RS-232-port)
- Elkabel (enbart för ineffektmodell av IEC-typ)
2. Produktöversikt
Framifrån:
Bakifrån:
Honuttag uteffekt
Ingående växelström
Kretsbrytare
Överspänningsskydd för modem/telefon/nätverk
RS-232 kom. port
USB-kom.port
Quick Guide V. 2.0
Strömbrytare
AC-läge: grön belysning
Batteriläge: Gult blinkande
Fel LED: röd belysning
1
SV
