Verlege- und Einbauanleitung
LORO-X Verbundrohre DN 50 - DN 1 50
Die Planung und die Verlegung von LORO-X Verbundrohren
erfolgt nach den technischen Regeln und Bestimmungen
der DIN EN 12056 (Schwerkraftentwässerungsanlagen
innerhalb von Gebäuden) und der DIN 1986 Teile 3, 4 und
100 (Entwässerungsanlagen für Grundstücke und Gebäu-
de). Zu beachten sind u. a. auch DIN 4102 Brandschutz im
Hochbau und DIN 4109 Schallschutz im Hochbau.
1. Herstellen der Steckmuffenverbindung
bei Verbundrohren
Achtung: Für LORO-X Muffenverbindungen dür-
fen nur Original-Dichtelemente mit dem Her-
stellerzeichen LORO verwendet werden.
Bei tieferen Temperaturen LORO-X Dichtelemente
zur leichteren Montage bei Raumtemperatur lagern.

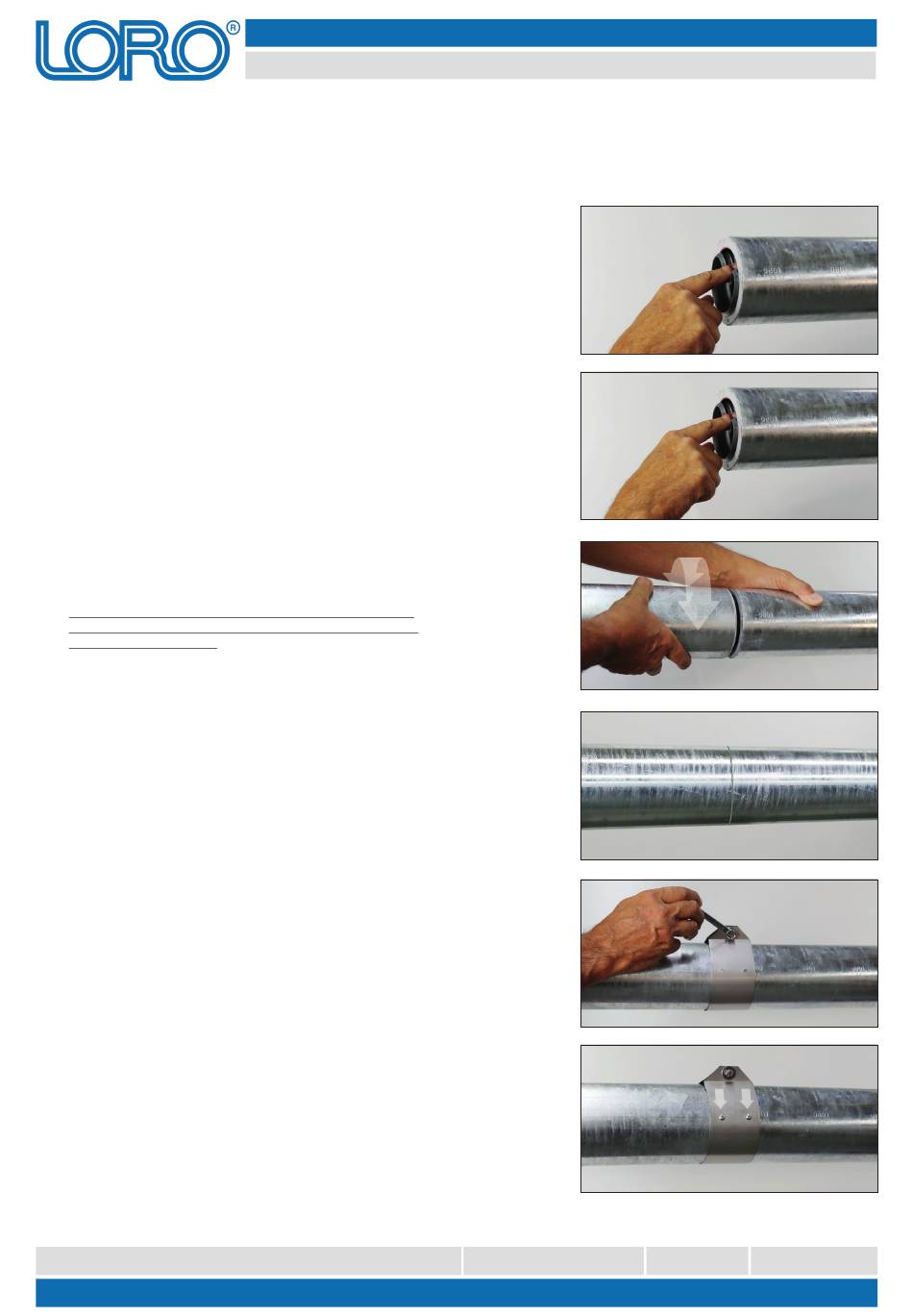

1.1 Dichtelement unter Schrägstellung unten auf den
Rand der Dichtungskammer aufsetzen.
Dichtelement oben mit dem Finger eindrücken und
in die Dichtungskammer einspringen lassen, bis der
Kragen des Dichtelementes gleichmäßig auf dem
Muffenrand aufliegt.
1.2 Dichtelement innen und Einschubrohr außen nur mit
Original-LORO-X Gleitmittel, Nr. 986X bzw.
9861X, flächendeckend einstreichen.
Die Verwendung von anderen Gleit- oder Schmier-
stoffen kann zu optischen und technischen Beein-
trächtigungen führen.
1.3 Muffe und Einschubrohr zentrisch gegen einander
führen und unter leichter Drehung zusammenstecken.
Einschubrohr so weit einschieben, bis das Außen-
rohr bündig abschließt.
Bei Verlegung von LORO-X Verbundrohren in den
Nennweiten DN 40 - DN 150 kann vom LOROWERK
ein Montagehilfsgerät ausgeliehen werden.
1.4 Beim Verlegen ist zu beachten, dass die Rohrachse
geradlinig verläuft. Abknickungen sind zu vermeiden.
Das Schließen eines eventuell montagebedingtem
Luftspaltes am Außenrohr wird durch die Verwen-
dung der LORO-X Breitbandschelle Nr. 8065X, er-
möglicht.
1.5 Bei Sicherung der Rohrverbindung gegen
axialen Schub wird die LORO-X Breitbandschelle
Nr. 8065X zentrisch um den Muffenstoß gelegt und
durch eine Sechskantschraube M 6 x 30 fixiert.
1.6 Durch die vorgegebenen Löcher der Breitbandschelle
wird mit Ø 3,0mm vorgebohrt.
Achtung: Um das Innenrohr nicht zu beschädigen
darf die Bohrtiefe 6 mm nicht überschreiten.
Die axiale Sicherung erfolgt durch das Verschrauben
von Breitbandschelle und Mantelrohr durch selbst-
schneidende Bohrschrauben 3,5 x 9,5 mm.
