Montageanleitung Rutsche „arvus"
Artikel-Nr. 51 3511 401

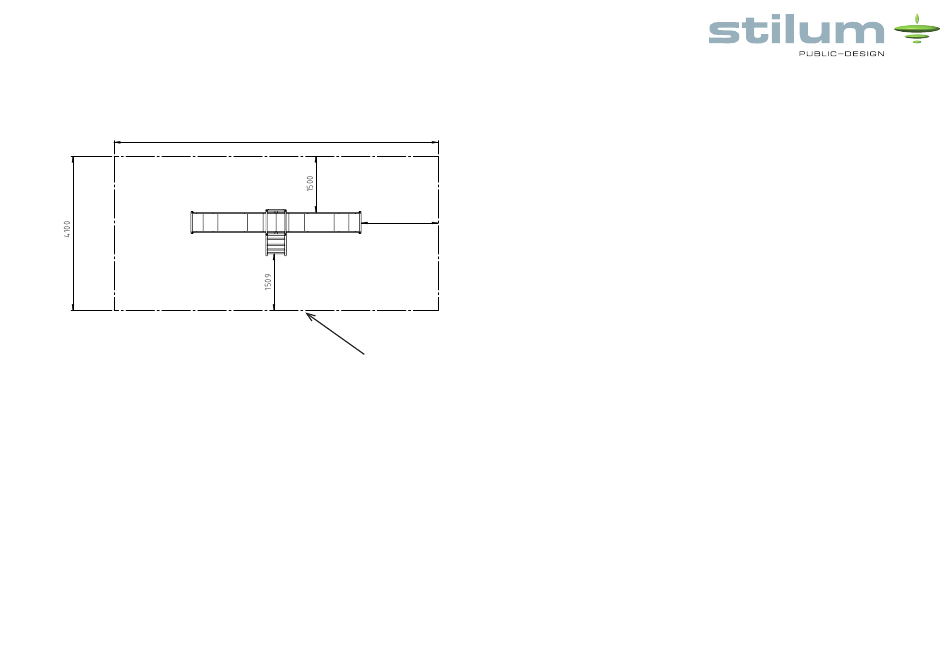

Skizze 4: Draufsicht „arvus"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
8600
2044
Grundfläche des
Mindestraumes =
Sicherheitsfreiraum
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
A Fallraum vergößert
Rev
Änderung
6. Spielgerät erneut auf dem Fundament ausrichten und die Bodenplatten des
Spielgeräts an den vorgebohrten Löchern mit den mitgelieferten Schwerlast-
dübeln auf dem Fundament verschrauben.
7. Evtl. vorhandene Zwischenräume zwischen Fundament und Fundamentloch
mit Erdaushub auffüllen und verdichten.
8. Den gesamten Sicherheits -/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz abdecken.
Freie Fallhöhe: ca. 900 mm
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies,
synthetischer Fallschutz
9. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für die
Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
mit Feuchtigkeit braune Rostflecken. Sollten solche Korrosionsstellen an Edel-
stahlteilen auftreten, so sind diese mit einem feinen Schleifmittel (Korn 240) zu
entfernen.Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bau-
teile aus Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Werkstoff
Gewicht
100.38
Benennung
Name
Datum
Zul. Abweichung
Draufsicht
DIN 2768 - mH
Gez.
Schramm
21.06.18
Gepr.
Projekt
arvus
Zeichnungsnummer
0601-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
09.01.19 SI
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Maßstab
1:50
Blatt
1
A3
Stand: 11.01.2019 S. 3
