Montageanleitung Rutsche „arvus"
Artikel-Nr. 51 3511 401
1575
400
1575
400
Legende
Legende
Beton
Beton
Concrete
Concrete
Füllmaterial
Füllmaterial
Filling
Filling
Erde
Erde
Ground
Ground

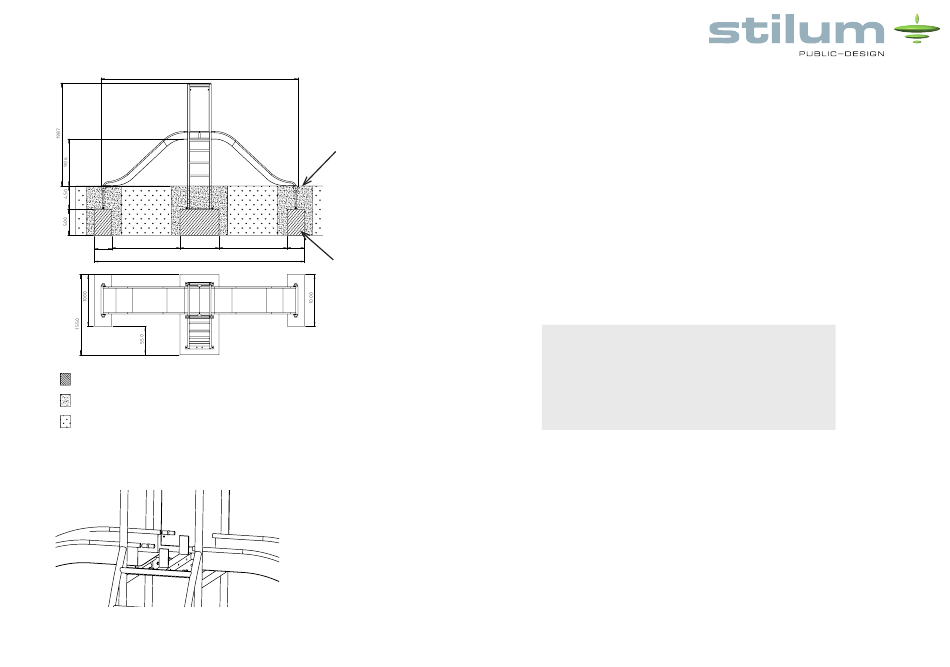

Skizze 2: Fundamentplan mit Vermaßung „arvus"
Skizze 3: Verbindungsstücke Rutschteile
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
4551
4551
Spielebene
900
1575
400
900
1575
400
4850
4850
Betonfundamente
Zuschnitt
Werkstoff
Zuschnitt
Werkstoff
Oberflächen nach
Zul. Abweichung
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
DIN ISO 1302
DIN 2768 - mH
Gez.
Reihe 2
Gepr.
Reihe 2
Gepr.
A Fundamente weiter
09.01.19 SI
A Fundamente weiter
09.01.19 SI
Rev
Änderung
Datum
Name
Rev
Änderung
Datum
Name
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Skizze 4: 8600 x 4100 mm).
Hinweis: Die Rutschflächen wegen Überhitzungsgefahr nicht nach Süden
ausrichten!
2. Bodenaushub für drei Fundamente nach Skizze vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Rutsche wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
3. Betonfundamente gem. der angegebenen Maße in Skizze 2
(LxBxH zweimal 1000 x 400 x 500mm und einmal LxBxH 1550 x 900 x
500mm) mit mittig eingebrachter, horizontaler Bewehrung erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Gewicht
1256.87
Maßstab
1:25
Je 4 Bügel Ø 8 mm längs und quer
Gewicht
1256.87
Maßstab
1:25
Benennung
Benennung
Name
Datum
Fundamentplan
Name
Datum
Betonüberdeckung h´= 3 cm
Fundamentplan
Schramm
21.06.18
Schramm
21.06.18
Projekt
Projekt
arvus
arvus
Betongüte C 20/25
Zeichnungsnummer
Blatt
Zeichnungsnummer
Blatt
0601-00-00
1
0601-00-00
1
Gewerbegebiet Larsheck
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
A3
56271 Kleinmaischeid
Deutschland
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
A3
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
4. Nach der Abbindezeit von 10-14 Tagen – je nach Witterung und Fundament-
größe – die Oberfläche der Fundamente säubern. Mittelteil der Rutsche auf
dem Hauptfundament ausrichten.
Hinweis: Mittelteil noch nicht am Fundament verschrauben!
5. Die beiden Rutschteile wie in Skizze 3 beschrieben mit den mitgelieferten
Zwischenstücken zusammenstecken und am Mittelteil verschrauben.
