Seite 1

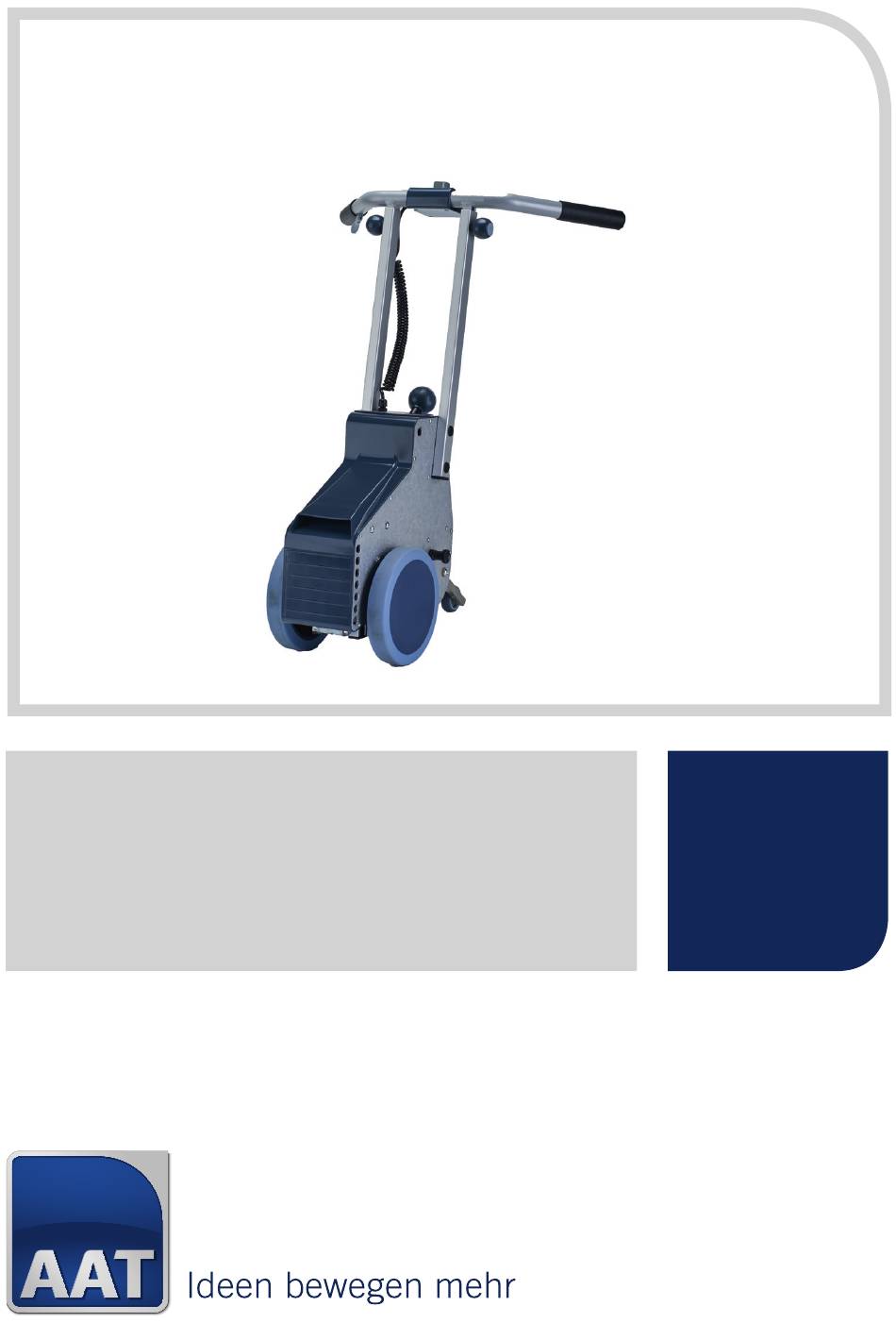

ANBAUANLEITUNG Artikel-Nr.: 326804 CAMILINO Hoggi Sherpa mit Trommelbremse Sitzbreite: 36 - 44 mit Kraftknoten von Hoggi und AMF www.aat-online.de...
Seite 2
Stückliste Teil Bezeichnung 1 Bezeichnung 2 Anzl 039561 Halterung für Hoggi Sherpa 039592 Distanzscheibe für Hoggi Sherpa 039591 Gewindeflansch M16x1 für Hoggi Sherpa 001233 Grundplatte Standard Fertigteil Nutzlänge 33.0 mm / 000099 Kugelsperrbolzen Ø6,0mm 000269 Zylinderschraube mit ISK DIN 912-M6x18-8.8 002158 Linsenschraube mit ISK DIN 7380-M6x35-10.9...
Seite 3
linke Seite außen rechte Seite innen 10+11 12+11 7+11 6...
Seite 4
Montageanweisung: Untere Aufnahmestange in das 1. Loch von unten am CAMILINO montieren Anbau nur bei AAT möglich Radsturz muss auf 0° zurückgebaut werden. (wenn vorhanden) Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 36 SB: 40 SB: 44 4 St. Stellring DIN 705 A14 für obere Aufnahme 4 St.
Seite 5
Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Achtung! Im Falle einer Anpassung der Griffneigung die Abdeckkappen über den vier M8 Schrauben entfernen. Nur an einer Seite beide Schrauben öffenen, Griffneigung verstellen und mit einem Anzugsmoment von 23 Nm fixieren. Danach mit der anderen Seite gleich verfahren.
Seite 6
Montieren Sie je 2 Stellringe an die obere und untere Aufnahmestange. Beispiel: oben Beispiel: unten...
