MicroScale AN-05 Bedienungsanleitung

MicroScale Scale
Micro
AN-05 beschreibt die Ansteuerung von Signalen mit
Blinkfunktion und die Ansteuerung von Signalen mit
Sondersymbolen.

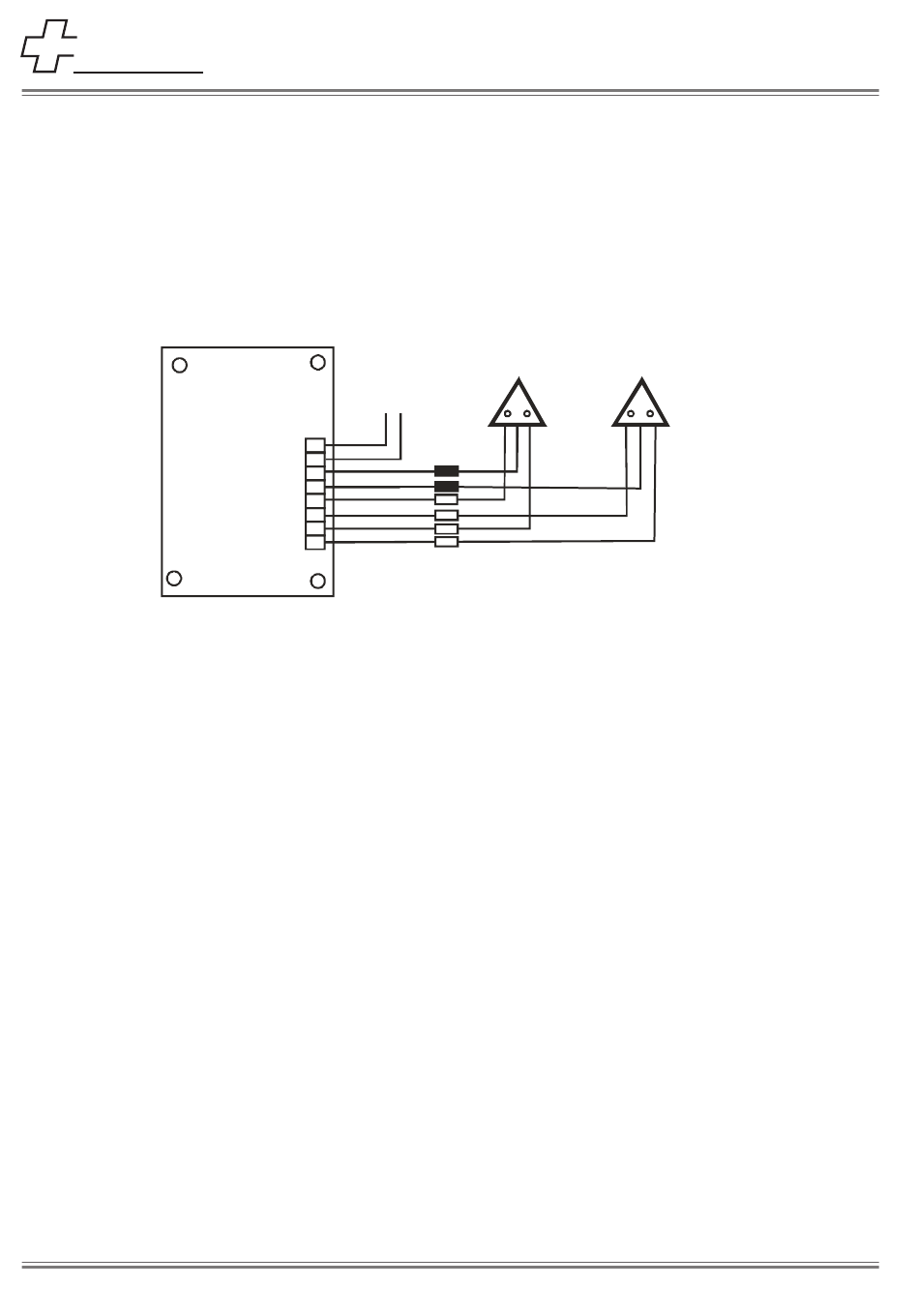

Fig. 1 zeigt den Anschluss von Warnblinker für
Bahnübergänge an dier Blinkelektronik.
Wichtig: Die Warnblinker dürfen nur an diese
Schaltung angeschlossen werden. Die Verwendung
anderer Schaltungen kann die Blinklichter zerstören.
Top View
Fig. 1
Die Speisespannung von 12V= oder 16V Wechsel-
spannung wird an die Klemmen 1 und 2 angelegt.
Sobald die Speisung anliegt, blinken die Lichter
wechselweise.
Für das Schalten der Speisung kann ein Schalter, ein
Kontakt eines Digitaldecoders oder ein Relaiskontakt
verwendet werden. Die Stromaufnahme beträgt rund
10 mA.
Wichtig: Beachten Sie den korrekten Anschluss der
weissen und schwarzen Anschlüsse gemäss Fig. 1
MicroScale Models
AN-05 Ansteuerung von Blinksignalen und Sonderzeichen
Models AN-05 Connection for flashing circuits and special symbols
Models
1
2
3
4
5
6
7
8
Ribistrasse 7
CH-4460 Gelterkinden
AN-05 describes the control circuitry for signals with
flashing lights or garphic symbols.
Fig. 1 shows the connection for level crossing signals
to the flashing circuit board.
Important: The flashing lights must be connected only
to this flashing circuit. Using other circuits may damage
the lights.
12V=
16VAC
The supply voltage is applied to terminals 1 and 2. As
soon as the voltage is applied, the lights will flash.
Any switch, a digital decoder with relay output or an
relay max be used to switch the power supply. The
current consumption is approx. 10 mA.
Important: Make shure to connect the white and black
wires according to the schematic in Fig. 1
www.microscale.ch
