2. Veiligheidsinstructies

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer
zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Bescherm dit toestel tegen regen en vochtigheid.
• Bescherm dit toestel tegen schokken.
• Vertrouw reparatie en onderhoud toe aan een gespecialiseerde technicus.
• Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen niet onder de garantie.
• Houd dit toestel uit de buurt van kinderen en onbevoegden.

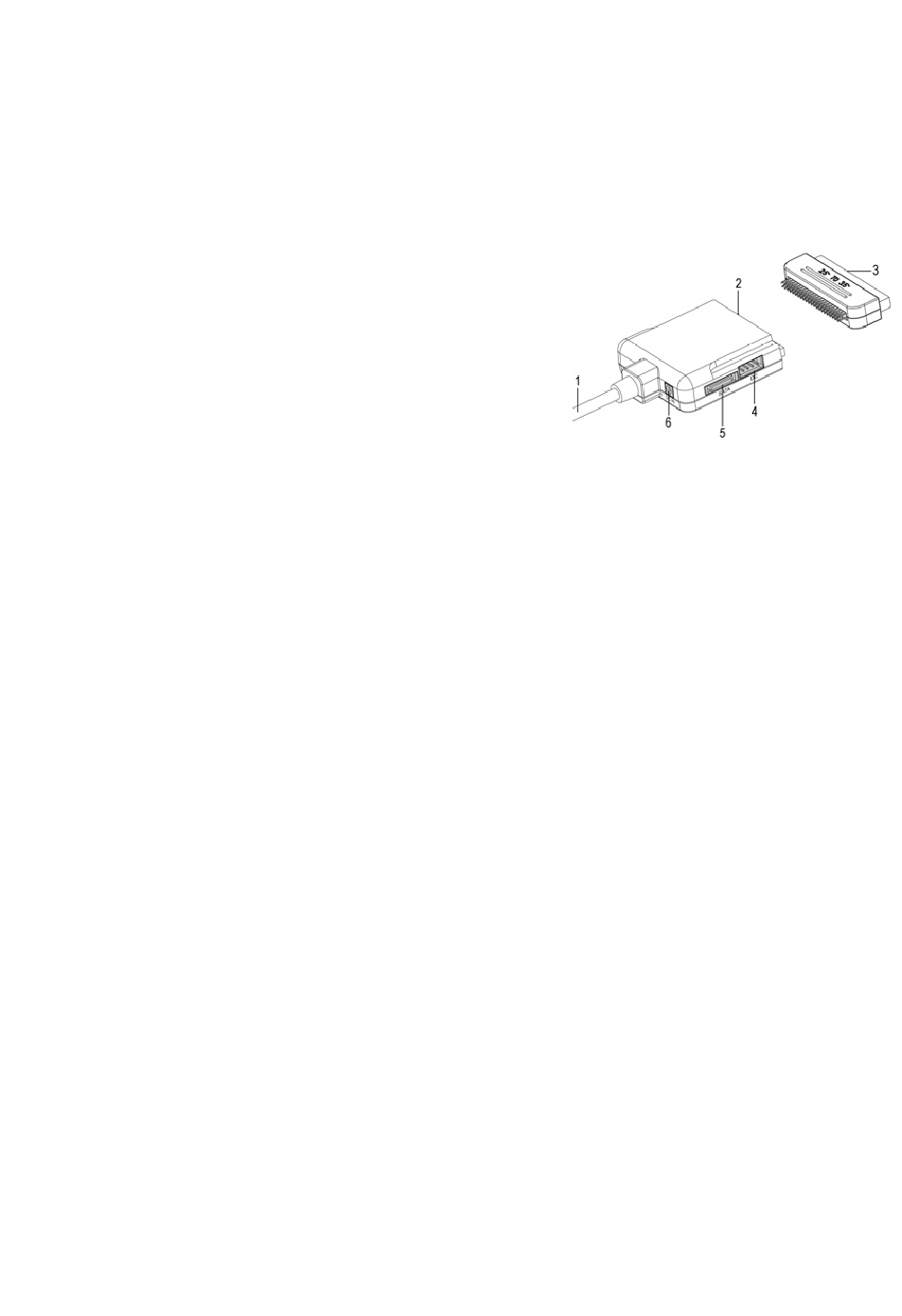

3. Omschrijving
1. usb-kabel: sluit aan op usb-poort van de computer
2. 2.5" IDE-aansluiting: sluit aan op 2.5" IDE-harddrive
3. 2.5" naar 3.5" IDE-converter: sluit aan op 3.5" IDE-harddrive
of op 5.25" cd/dvd-drive
4. DC-voedingsaansluiting: sluit aan op voedingsaansluiting van
de harddrive via HDD-voedingskabel
5. seriële ATA-aansluiting: sluit aan op SATA-interface op de SATA-harddrive
6. DC-voedingsingang: sluit aan op voedingsadapter

4. Installatie en gebruik

o Verbind de seriële ATA-kabel met de seriële ATA-aansluiting van de harddrive en uw adapter.
o Verbind de miniatuur 4-pin connector van de meegeleverde HDD-voedingskabel met de DC-
voedingsaansluiting van de combiadapter. Verbind de 15-pin seriële ATA-aansluiting van de meegeleverde
HDD-voedingskabel met de 15-pin voedingsaansluiting van de harddrive.
Opmerking: Is uw seriële ATA-harddrive met een 4-pin voedingsaansluiting uitgerust, gebruik dan de 4-pin
voedingsaansluiting. Gebruik een 4-pin splitterkabel om een enkele 4-pin voedingsaansluiting te
converteren naar een dubbele 4-pin voedingsaansluiting en de IDE-harddrive en de seriële ATA-
harddrive aan de 4-pin voedingsaansluiting te sluiten.
o Verbind de DC-voedingsaansluiting van de voedingsadapter met de DC-ingangsaansluiting van de
combiadapter. Verbind de meegeleverde voedingskabel met de voedingsadapter en koppel het andere eind
aan het lichtnet.
• Aansluiting van een IDE-drive
o Verbind het 2.5" IDE-apparaat met de 2.5" IDE-aansluiting van de combiadapter. Verbind een 3.5" IDE-
harddrive of 5.25" cd/dvd-drive met de combiadapter via de 2.5" naar 3.5" IDE-converter.
o Verbind de miniatuur 4-pin aansluiting met de DC-aansluiting van de combiadapter. Verbind de grote 4-pin
aansluiting met de voedingsaansluiting van de IDE-harddrive.
o Verbind de DC-uitgangsaansluiting van de voedingsadapter met de DC-ingang van de combiadapter.
Verbind de meegeleverde voedingskabel met de voedingsadapter en koppel het andere eind aan het lichtnet.
Opmerking: De adapter ondersteunt voeding via bus indien er enkel een 2.5" harddrive is aangesloten. De
voedingsuitgang via usb varieert echter van computer tot computer. Het is mogelijk dat, indien uw
systeem de 2.5" harddrive niet erkent, de usb-poort de nodige voeding niet kan leveren. Gebruik dan
een extra voeding.
PCUSB18 6 VELLEMAN
