Verwandte Anleitungen für Alpha Motors Firenze 25
Inhaltszusammenfassung für Alpha Motors Firenze 25

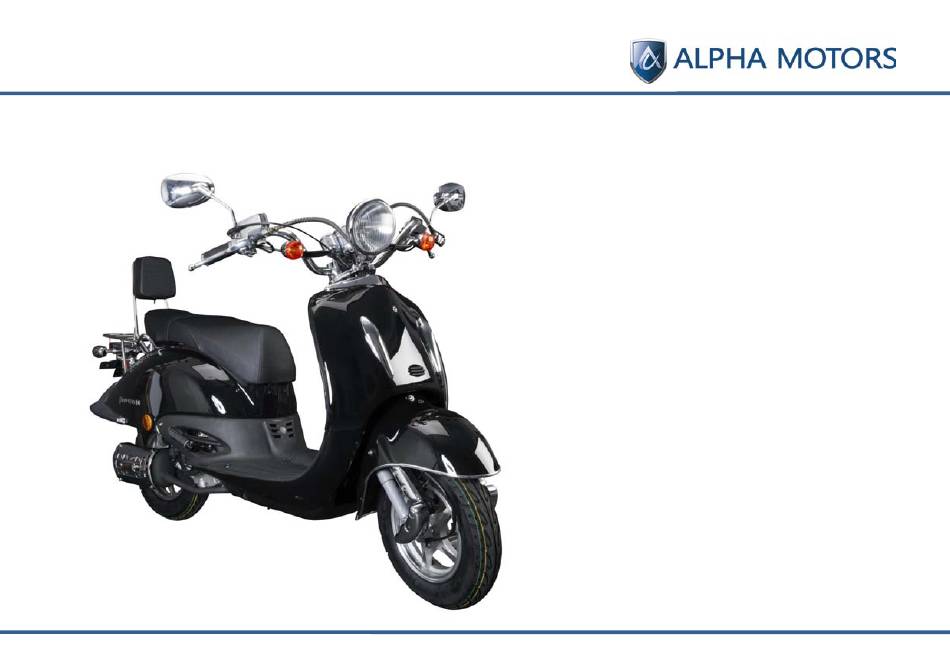

- Seite 1 Benutzerhandbuch / Gewährleistungsbestimmungen Firenze 25 / 50 / 125...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..................................... 3 Wichtige Informationen ..............................4 Vor Inbetriebnahme zu beachten ............................. 5 Erste Schritte mit Ihrem Neufahrzeug ..........................7 Übersicht ................................... 8 Bedienelemente ................................9 Zündschloss ..................................10 Startknopf ..................................10 Motor anlassen ................................11 Treibstofftank .................................. 13 Technische Daten ................................ -
Seite 3: Vorwort
Vorwort Willkommen im Club der Rollerfahrer. Wir sind sicher, dass Sie viel Spaß und Freude an Ihrem neuen Motorroller haben werden. Dieses Handbuch gibt Ihnen eine Übersicht über Funktionen, Pflege, Wartung und Betrieb Ihres Fahrzeugs. Bitte lesen Sie es aufmerksam durch und beachten die Hinweise, um Ihrem Motorroller eine lange Lebensdauer und Ihnen eine sichere Fahrt zu ermöglichen. -
Seite 4: Wichtige Informationen
- Kraftfahrtzeugbrief des Fahrzeugs (COC), Hinweis: Die COC Einsatz im Straßenverkehr ausgelegt. Die Straßenverkehrs- befindet sich bei Anlieferung im Staufach unter der Sitzbank ordnung muss jederzeit sorgfältig befolgt werden. Der Firenze 25 darf nur von einer Person gefahren werden. Das Fahrzeug ist für den allgemeinen Straßenverkehr zugelassen und kann mit den folgenden Führerscheinen im öffentlichen... -
Seite 5: Vor Inbetriebnahme Zu Beachten
Vor Inbetriebnahme zu beachten Die Fahrzeugkennziffern des Rollers sind: Fahrgestellnummer, Motornummer und Nummernschild. Bitte notieren Sie sich diese (bitte Beilagenzettel „Wichtige Informationen“ beachten) Fahrzeugkennziffern. Zu Ihrer eigenen Sicherheit sollten Sie immer einen Helm, sowie Vor jeder Fahrt sollte der Roller auf seine Verkehrssicherheit geeignete feste Bekleidung tragen. - Seite 6 Kontrollieren Sie vor dem ersten Start die Kraftstoffmenge im • Bedingt durch längere Standzeiten kann es sein, dass das Tank. Fahrzeug schlechter startet. • Bei Auslieferung ist das Fahrzeug mit ca. 0,2 Liter bleifreiem • Unter Umständen muss die Batterie mit einem geeigneten Super Kraftstoff betankt (KEIN E10).
-
Seite 7: Erste Schritte Mit Ihrem Neufahrzeug
Erste Schritte mit Ihrem Neufahrzeug KOSTENLOSE BEIGABEN Vor der ersten Inbetriebnahme Ihres Fahrzeugs beachten Sie bitte folgende Schritte: Ein Mangel an kostenlosen Beigaben berechtigt nicht zu einer Retournierung des Rollers. Kostenlose Beigaben sind von jeglicher • Das Fahrzeug kann nur mit komplett eingeklapptem Seitenständer gestartet werden. -
Seite 8: Übersicht
Übersicht Seite 8... -
Seite 9: Bedienelemente
Bedienelemente Firenze - Benutzerhandbuch Seite 9... -
Seite 10: Zündschloss
Zündschloss Startknopf Startknopf kurz gedrückt halten um den Motor zu starten. Sicherstellen, dass der Zündschlüssel auf ON steht. Beim Starten muss eine Bremse gezogen sein. OFF: Gesamter Stromkreis ist unterbrochen, Motor und Lichter ACHTUNG lassen sich nicht einschalten. Der Zündschlüssel kann entfernt Startknopf max. -
Seite 11: Motor Anlassen
Motor anlassen Starten mit Kickstarter 1. Treibstoff- und Motorölstand prüfen 6. Motorkontrollleuchte muss aufleuchten 2. Fahrzeug auf den Hauptständer stellen 7. Kickstarterhebel ausklappen, Gasgriff 3 x betätigen 3. Seitenständer muss eingeklappt sein Halten sie das Fahrzeug am Gepäckträger/Haltegriff fest. 4. Zündschlüssel auf ON und Notausschalter auf RUN stellen Kickstarter kräftig durchtreten, wiederholen bis Motor läuft 5. - Seite 12 Hinweise zur Bedienung, Wartung und Fahrsicherheit Bremsen Auspuff Ein motorisiertes Zweirad hat im optimalen Fall eine Der Auspuff wird während des Fahrbetriebes sehr heiß! Es ist Bremskraftverteilung von 80% auf der Vorderradachse und 20% darauf zu achten, dass das Fahrzeug nur mit geeigneter auf der Hinterradachse.
-
Seite 13: Treibstofftank
Treibstofftank Benzinverbrauch Firenze 25: 3,0 (±0,5) Liter auf 100 km Firenze 50: 2,5 (±0,5) Liter auf 100 km ACHTUNG: Motor während des Betankens abstellen. Firenze 125: 3,0 (±0,5) Liter auf 100 km Der angegebene Verbrauch kann, je nach Einsatzgebiet, Fahrweise, Pflege und Zuladung nach oben abweichen und ist als Optimalwert zu verstehen. - Seite 14 Reinigung und Pflege Schutzbekleidung Um Rost zuverlässig vorzubeugen, empfiehlt es sich das Fahrzeug nach Regenfahrten gründlich zu reinigen und zu trocknen. Für dieses Fahrzeug besteht europaweit eine Helmpflicht! Fahren Sie nur mit einem passenden Helm und tragen Sie • Verwenden Sie geeignete Reinigungs-und Pflegemittel Schutzbekleidung! •...
-
Seite 15: Technische Daten
Technische Daten Modell 25er 50er 125er Maße Länge 1890 mm 1890 mm 1890 mm Breite 880 mm 880 mm 880 mm Höhe 1090 mm 1090 mm 1090 mm Gewicht Leergewicht 91 kg 91 kg 98 kg Zul. Gesamtgewicht 241 kg 241 kg 248 kg Max. -
Seite 16: Inspektions- Und Wartungsplan
Inspektions- und Wartungsplan - Die zuerst eintretenden Daten (Monat oder KM) sind maßgebend. 300 km 1000 km 2500 km 5000 km 7500 km 10000 km Wirksamkeit Federung/Dämpfung/Dichtheit Motoröl 0,7 ltr. 10W40 oder 15W40 Motorölsieb Getriebeöl 120 ml. 80 W 90 Zündkerze C7HSA oder CR7HSA Luftfiltereinsatz / Kraftstoff-Filter... -
Seite 17: Service-Intervalle
Service-Intervalle Ausgangskontrolle 300 km / 1 Monat 1000 km / 6 Monate 2500 km / 12 Monate 5000 km / 12 Monate 7500 km / 24 Monate Datum: Datum: Datum: Datum: Datum: Datum: Km-Stand: Km-Stand: Km-Stand: Km-Stand: Km-Stand: Km-Stand: Stempel Unterschrift Stempel Unterschrift Stempel Unterschrift Stempel Unterschrift... -
Seite 18: Fahrgestellnummer Und Motornummer
Fahrgestellnummer und Motornummer Die Fahrgestellnummer und Motornummer befinden sich am Rahmen bzw. am Motor Ihrer Motorrollers. Diese werden benötigt um Ihr Fahrzeug anzumelden. Fahrgestellnummer Motornummer Seite 18... -
Seite 19: Gewährleistungsbedingungen
Gewährleistungsbedingungen 9. Wenn der Roller von Dritten oder durch Einbau fremder Teile Eine Erstattung von Kosten im Rahmen der Gewährleistung ist verändert worden ist bzw. eingetretene Mängel in ursprünglichem nur nach vorheriger Kostenfreigabe möglich. Zusammenhang mit der Veränderung stehen, erlischt der Gewährleistungsanspruch. -
Seite 20: Notizen
I. Es können keine Gewährleistungsansprüche geltend gemacht werden für Mängel, die im ursächlichen Zusammenhang mit der nicht oder den Einbau von Teilen von fremder Seite oder Bemühungen • nicht termingerecht ausgeführten Inspektion stehen. • des Benutzers, den Schaden selbst zu beheben. II. - Seite 21 Firenze - Benutzerhandbuch Seite 21...
- Seite 22 Seite 22...
- Seite 23 Firenze - Benutzerhandbuch Seite 23...
- Seite 24 Alpha-Mobil Vertriebsg. mbH Segeberger Str. 9-13 23863 Kayhude ab 1. März 2019: Tangstedter Landstr. 561 22851 Norderstedt www.alpha-mobil.com...
