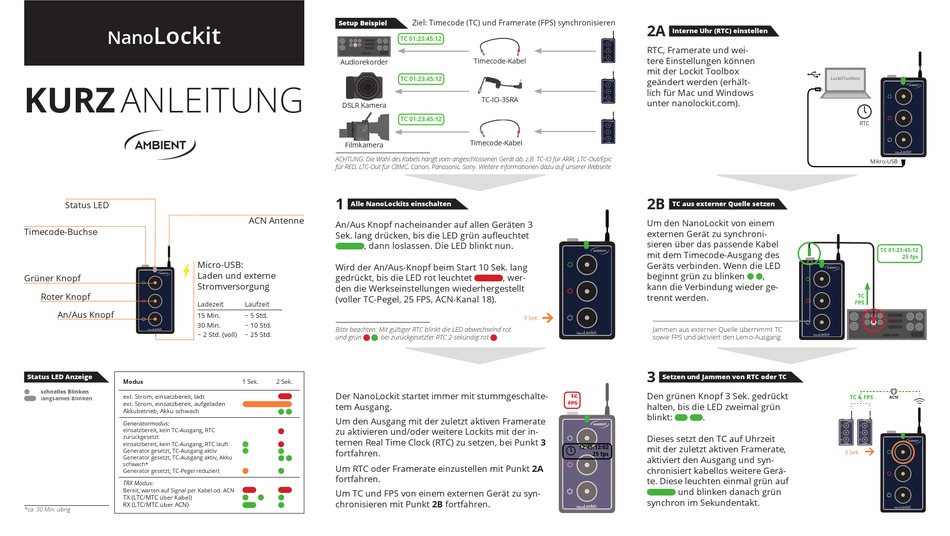

Ambient NanoLockit Kurzanleitung

Lockit
Nano
KURZ ANLEITUNG
Status LED
Timecode-Buchse
Micro-USB:
Laden und externe
Grüner Knopf
Stromversorgung
Roter Knopf
Ladezeit
An/Aus Knopf
15 Min.
30 Min.
~ 2 Std. (voll)
Status LED Anzeige
Modus
schnelles Blinken
ext. Strom, einsatzbereit, lädt
langsames Blinken
ext. Strom, einsatzbereit, aufgeladen
Akkubetrieb, Akku schwach
Generatormodus:
einsatzbereit, kein TC-Ausgang, RTC
zurückgesetzt
einsatzbereit, kein TC-Ausgang, RTC läuft
Generator gesetzt, TC-Ausgang aktiv
Generator gesetzt, TC-Ausgang aktiv, Akku
schwach*
Generator gesetzt, TC-Pegel reduziert
TRX Modus:
Bereit, warten auf Signal per Kabel od. ACN
TX (LTC/MTC über Kabel)
RX (LTC/MTC über ACN)
*ca. 30 Min. übrig
Ziel: Timecode (TC) und Framerate (FPS) synchronisieren
Setup Beispiel
TC 01:23:45:12
TC IN
NANOLOCKIT
TC OUT
Audiorekorder
TC 01:23:45:12
NANOLOCKIT
DSLR Kamera
TC 01:23:45:12
NANOLOCKIT
Filmkamera
ACHTUNG: Die Wahl des Kabels hängt vom angeschlossenen Gerät ab, z.B. TC-IO für ARRI, LTC-Out/Epic
für RED, LTC-Out für CBMC, Canon, Panasonic, Sony. Weitere Informationen dazu auf unserer Webseite
1
Alle NanoLockits einschalten
ACN Antenne
An/Aus Knopf nacheinander auf allen Geräten 3
Sek. lang drücken, bis die LED grün aufl euchtet
, dann loslassen. Die LED blinkt nun.
Wird der An/Aus-Knopf beim Start 10 Sek. lang
gedrückt, bis die LED rot leuchtet
den die Werkseinstellungen wiederhergestellt
(voller TC-Pegel, 25 FPS, ACN-Kanal 18).
Laufzeit
~ 5 Std.
~ 10 Std.
Bitte beachten: Mit gültiger RTC blinkt die LED abwechselnd rot
~ 25 Std.
und grün , bei zurückgesetzter RTC 2-sekündig rot
1 Sek. 2 Sek.
Der NanoLockit startet immer mit stummgeschalte-
tem Ausgang.
Um den Ausgang mit der zuletzt aktiven Framerate
zu aktivieren und/oder weitere Lockits mit der in-
ternen Real Time Clock (RTC) zu setzen, bei Punkt 3
fortfahren.
Um RTC oder Framerate einzustellen mit Punkt 2A
fortfahren.
Um TC und FPS von einem externen Gerät zu syn-
chronisieren mit Punkt 2B fortfahren.
2A
RTC, Framerate und wei-
tere Einstellungen können
Timecode-Kabel
mit der Lockit Toolbox
geändert werden (erhält-
lich für Mac und Windows
TC-IO-35RA
unter nanolockit.com).
Timecode-Kabel
2B
Um den NanoLockit von einem
externen Gerät zu synchroni-
sieren über das passende Kabel
mit dem Timecode-Ausgang des
Geräts verbinden. Wenn die LED
beginnt grün zu blinken
, wer-
kann die Verbindung wieder ge-
trennt werden.
3 Sek.
.
3
Den grünen Knopf 3 Sek. gedrückt
TC
FPS
halten, bis die LED zweimal grün
blinkt:
Dieses setzt den TC auf Uhrzeit
12:45:12:02 mit der zuletzt aktiven Framerate,
25 fps
aktiviert den Ausgang und syn-
chronisiert kabellos weitere Gerä-
te. Diese leuchten einmal grün auf
synchron im Sekundentakt.
Interne Uhr (RTC) einstellen
LockitToolbox
TC aus externer Quelle setzen
,
Jammen aus externer Quelle übernimmt TC
sowie FPS und aktiviert den Lemo-Ausgang.
Setzen und Jammen von RTC oder TC
.
und blinken danach grün
RTC
Mikro-USB
TC 01:23:45:12
25 fps
TC
FPS
TC IN
NANOLOCKIT
TC OUT
TC & FPS
3 Sek.
