Ambient NanoLockit - Kurzanleitung Timer

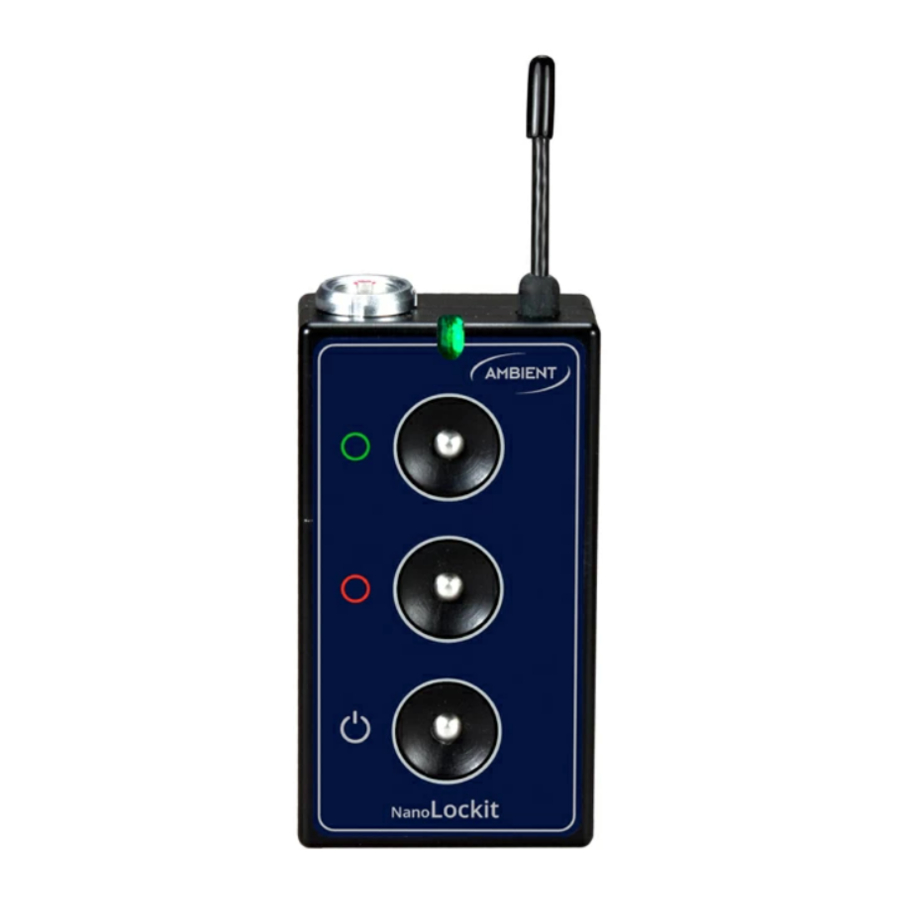

Übersicht

Lemo-Anschluss:
TC- (und Metadaten-) Schnittstelle
ACN-Antenne:
für drahtlose Synchronisierung mit anderen Lockits
Micro USB:
Laden und externe Stromversorgung

LED-Statusübersicht

Status-LED-Codes		1 Sek.	2 Sek.
ext. Strom, Leerlauf, lädt
ext. Strom, Leerlauf, voll geladen
int. Strom, Akku schwach
Generator-Modus:
Leerlauf, kein TC-Ausgang, RTC verloren
Leerlauf, kein TC-Ausgang, RTC OK
Generator gesetzt, TC-Ausgang
Generator gesetzt, TC-Ausgang, Akku schwach*
Generator gesetzt, TC-Pegel reduziert
TRX-Modus:
Leerlauf, kein TC an Eingang oder ACN
TX (LTC/MTC über Kabel)
RX (LTC/MTC über ACN)

*ca. 30 Min. verbleibend

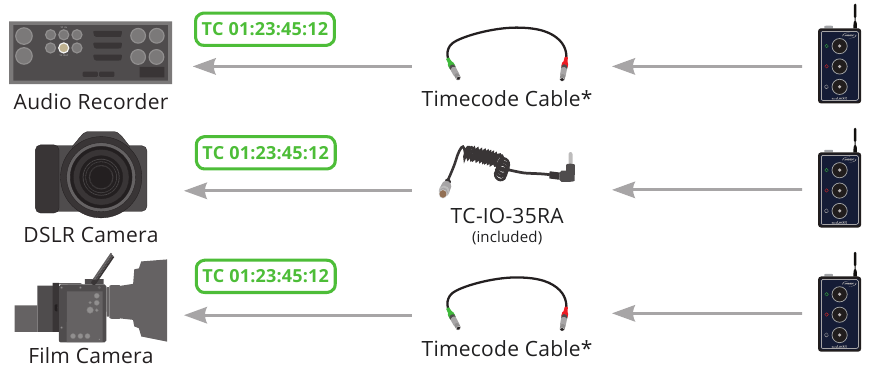

Beispiel-Einrichtung

Das Ziel: Synchronisierung von Timecode (TC) und Bildrate (FPS).

*HINWEIS: Das benötigte Kabel hängt vom angeschlossenen Gerät ab. Die gängigsten Kabel sind: TC-IO-35RA, TC-IO, LTC-Out, LTC-Out/Epic. Bitte überprüfen Sie unsere Webseite.

Alle NanoLockits einschalten

Drücken Sie den Power Button (Ein-/Ausschalter) an allen NanoLockits für 3 Sekunden, bis die LED grün leuchtet . Lassen Sie dann los, und die LEDs beginnen zu blinken.

HINWEIS: Um das Gerät auf die Werkseinstellungen zurückzusetzen, halten Sie den Power Button (Ein-/Ausschalter) 10 Sekunden lang gedrückt, bis die LED rot leuchtet .

Der NanoLockit startet mit stummgeschaltetem Ausgang bei der zuletzt ausgewählten Bildrate (Standard 25 fps).
Um den LEMO-Ausgang zu aktivieren und andere Lockits mit der internen Echtzeituhr (RTC) zu synchronisieren, fahren Sie mit dem Schritt Einstellung und Synchronisierung über interne RTC fort.
Um RTC und Bildrate anzupassen, fahren Sie mit dem Schritt Die interne Uhr des NanoLockit einstellen fort. Um von einem externen Gerät zu synchronisieren, fahren Sie mit dem Schritt Die interne Uhr des NanoLockit einstellen fort.

Die interne Uhr des NanoLockit einstellen

Um RTC und Bildrate einzustellen, verwenden Sie die Lockit-Toolbox-Software (PC und Mac, verfügbar unter nanolockit.com).

HINWEIS: Beim Start wird eine gültige RTC durch rot/grün blinkende LEDs angezeigt , eine verlorene RTC durch rot blinkende LEDs .

Um Ihren NanoLockit von einem externen Gerät zu synchronisieren, verbinden Sie ihn mit dem entsprechenden Timecode-Kabel. Bei Erfolg blinkt die LED grün . Beenden Sie den Vorgang, indem Sie das Kabel trennen.

Einstellung und Synchronisierung über interne RTC

Drücken Sie den Green Button (Grünen Knopf) 3 Sekunden lang, bis die LED doppelt grün blinkt: .
Dies stellt TC und FPS ein, synchronisiert drahtlos alle anderen NanoLockits und aktiviert alle LEMO-Ausgänge. Bei Erfolg blinken alle Einheiten synchron grün .

Ihre Geräte synchronisieren

Option A

Gerät mit Timecode-Schnittstelle: NanoLockit an TC-Eingang anschließen.

HINWEIS: Passen Sie die Gerätemenüeinstellungen an, um externen Timecode zu akzeptieren. Bitte konsultieren Sie das Handbuch des Herstellers.

Option B

DSLR & Kameras ohne Timecode-Schnittstelle: NanoLockit mit Audioeingang verbinden und Audiopegel einstellen. Das TC-Signal wird auf die Audiospur geschrieben.
Erfahren Sie mehr **SIGNuuml;ber den NanoLockit und sehen Sie sich hilfreiche Tutorials an auf nanolockit.com und ambient.de/en/university.

Einstellen des TC-Audiopegels

Die Spurpegel müssen korrekt eingestellt werden:

1. Stellen Sie den Audioeingangspegel der Kamera manuell auf 50% des Bereichs ein.
2. Stellen Sie den TC-Ausgangspegel des NanoLockit so ein, dass der Messwert zwischen –30 dB und –20 dB liegt.


Halten Sie den Green Button (Grünen Knopf) gedrückt und drücken Sie wiederholt den Red Button (Roten Knopf), um den Pegel zu reduzieren.

Halten Sie den Red Button (Roten Knopf) gedrückt und drücken Sie wiederholt den Green Button (Grünen Knopf), um den Pegel zu erhöhen.

Abschließende Einrichtung

Herzlichen Glückwunsch! Alle Ihre Geräte sind jetzt perfekt im Timecode synchronisiert.

Um einen NanoLockit auszuschalten, drücken und halten Sie den Power Button (Ein-/Ausschalter) für 5 Sekunden.

Ausschalten

Um einen NanoLockit auszuschalten, drücken und halten Sie den Power Button (Ein-/Ausschalter) für 5 Sekunden.
HINWEIS: Schalten Sie Ihren NanoLockit nach dem Laden/der Versorgung mit externer Stromversorgung manuell aus, um eine Batterieentladung bei Nichtgebrauch zu vermeiden.

SPEZIELLER TRX-Modus

Zum Senden eines vorab aufgezeichneten Timecodes an Klappen oder zum ferngesteuerten Starten/Stoppen von Recordern über externen Record-Run-Timecode.

Um Ihre NanoLockits in diesem speziellen Modus zu verwenden, starten Sie sie, indem Sie den Red Button (Roten Knopf) gedrückt halten und gleichzeitig mit einem einmaligen Tippen auf den Power Button (Ein-/Ausschalter) "confirming" (bestätigen).
Die Einheiten wechseln auf ACN-Kanal 11 und blinken im TRX-Leerlaufmodus .

Timecode von einer externen Quelle kann nun von einem Gerät an andere Geräte gesendet werden. Diese externe Quelle muss dauerhaft über den TC-Eingang oder MIDI USB mit diesem NanoLockit verbunden sein.

Die NanoLockits starten und stoppen ihre Generatoren nun automatisch synchron mit der Quelle.

HINWEIS: Quell-Timecode und Lockits sind nicht synchronisiert, dies kann bei langen Aufnahmen zu einer Drift zwischen Quelle und Empfängern führen. Nicht für Standardsynchronisationssituationen verwenden.

Referenzen

• http://nanolockit.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
