Samson Go Mic Mobile Schnellstartanleitung

Vorschau ausblenden Andere Handbücher für Go Mic Mobile:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 38

Quicklinks

Diese Anleitung herunterladen

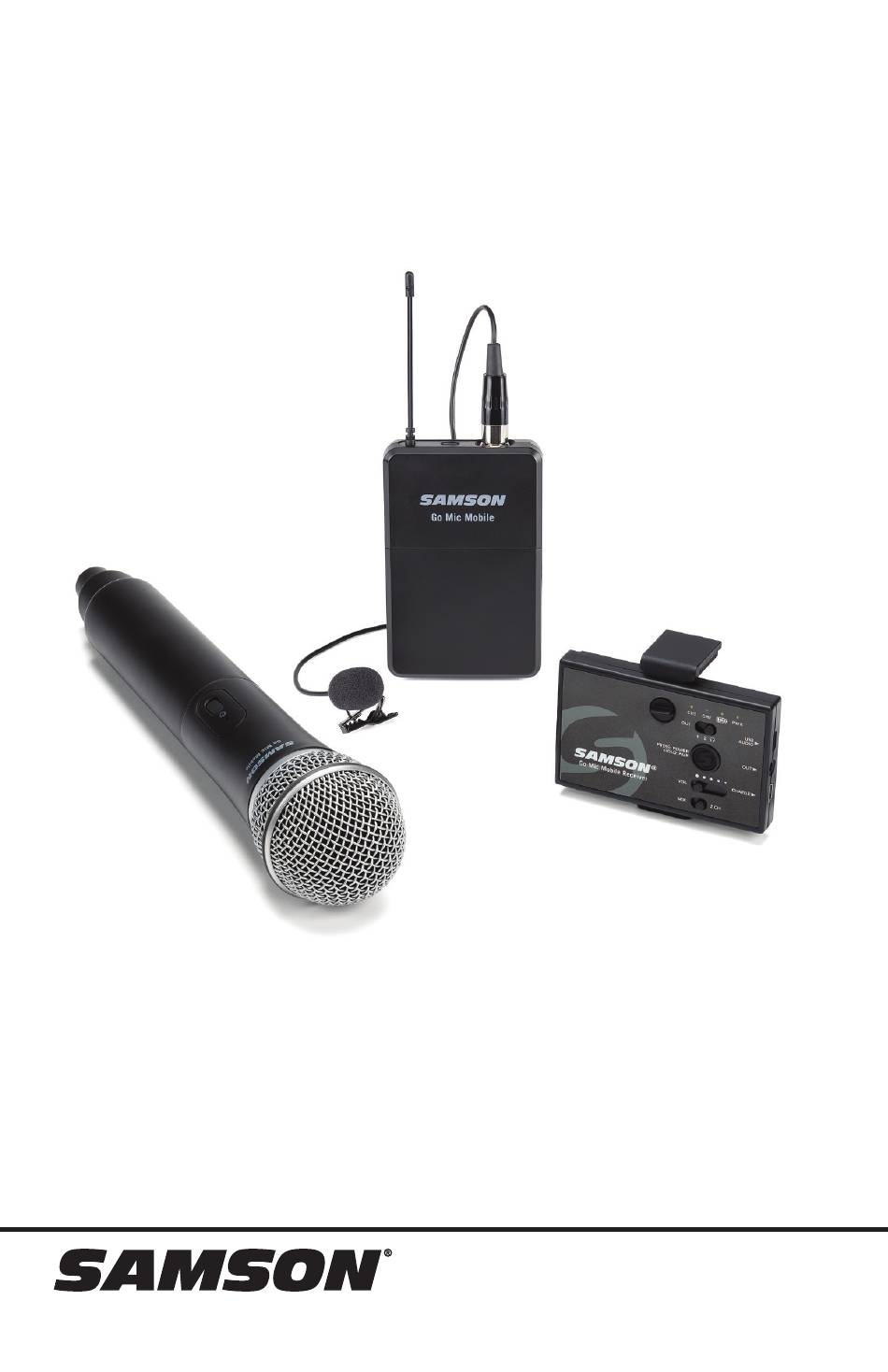

Go Mic Mobile
Professional Wireless System for Mobile Filmmaking
Quick Start Guide
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson Go Mic Mobile

Inhaltszusammenfassung für Samson Go Mic Mobile

  • Seite 38: Wichtige Sicherheitshinweise

    Go Mic Mobile Wichtige Sicherheitshinweise Das Dreieck mit dem Blitz-Pfeil- Symbol soll den Anwender darauf hinweisen, dass nicht isolierte „gefährliche Spannung“ im Gerätegehäuse vorhanden ist und diese u. U. ein Stromschlagrisiko darstellt. ACHTUNG RISQUE D’ÉLECTROCUTION ! NE PAS OUVRIR ! Das Dreieck mit dem ACHTUNG: NEHMEN SIE NIEMALS Ausrufezeichen soll für den...
  • Seite 39 Benutzerhandbuch Wichtige Sicherheitshinweise Lesen Sie diese Anleitung. 13. Ziehen Sie den Netzstecker des Geräts aus der Steckdose, wenn ein Gewitter aufzieht Bewahren Sie diese Anleitung gut auf. oder das Gerät voraussichtlich für längere Beachten Sie sämtliche Warnhinweise. Zeit ungenutzt bleibt. Befolgen Sie sämtliche Anweisungen.
  • Seite 40 WARNUNG: Die Batterie (Batterie, Akku oder gebündelte Batterie) darf niemals großer Hitze wie direk- tem Sonnenlicht, Feuer oder ähnlichem ausgesetzt werden. Hiermit erklärt die Samson Technologies Corp., dass das vorliegende kabellose Go Mic Mobile-System die wesentlichen Anforderungen und sonstige anwendbare Bestimmungen der Richtlinie 2014/53/EU erfüllt.

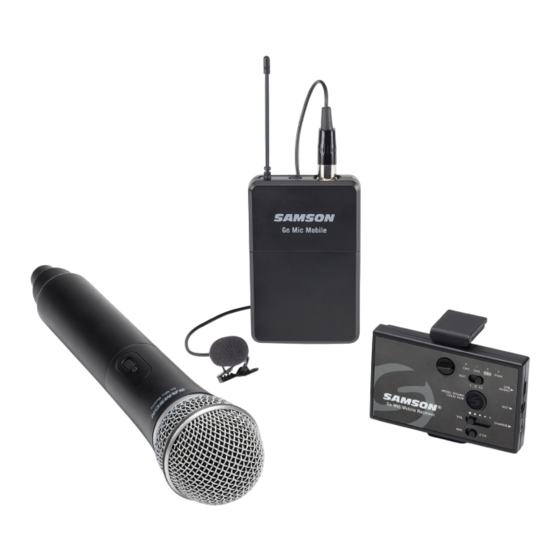

  • Seite 41 Einführung Herzlichen Glückwunsch zum Erwerb eines drahtlosen Go Mic Mobile-Systems von Samson. Das Go Mic Mobile ist ein duales Drahtlossystem, das dafür ausgelegt ist, für unterwegs gedrehte Filme Tonspuren in Profiqualität bereitzustellen. Paaren und mischen Sie zwei Sender für Ihr GMM und verwandeln Sie Ihr Mobilgerät in ein vollwertiges Videoproduktionsstudio.
  • Seite 42 Go Mic Mobile Aufladen der Batterie des Empfängers Ihres Go Mic Mobile-Systems Im Gehäuse des Empfängers Ihres Go Mic Mobile-Systems befindet sich ein Lithium- Ionen-Akku. Der Empfänger wird über den Mini-USB-Anschluss, der seitlich am Empfänger angebracht ist, aufgeladen. Verwenden Sie, um den Empfänger aufzuladen, das USB-Ladekabel und den AC-Adapter.
  • Seite 43 Tonquelle oder einen Kopfhörer/ein Paar Ohrhörer anschließen. USB-Ladeanschluss (CHARGE) – Über diese Mini-USB-Steckbuchse können Sie den Empfänger ihres Go Mic Mobile-Systems an den im Lieferumfang enthaltenen AC-Adapter anschließen, um die Batterie im Gehäuse des Empfängers aufzuladen. Verriegelungsschraube – Drehen Sie diese links herum, um die Schraube zu lösen und die Befestigungsstrebe einzustellen.
  • Seite 44 Go Mic Mobile Die einzelnen Elemente am Empfänger Ihres Go Mic Mobile (GMM)-Systems Verstellbare Befestigungsstrebe – Diese Befestigungsstrebe kann verstellt werden, damit sich der GMM-Empfänger an einem Smartphone anbringen lässt. Lösen Sie die Verriegelungsschraube oben am Empfänger Ihres GMM-Systems. Ziehen...
  • Seite 45 Sie ihn > 5 Sekunden gedrückt, um in den Pairing-Modus zu wechseln. Batteriefachabdeckung – Schrauben Sie, um das Batteriefach des in der Hand gehaltenen Teils Ihres Go Mic Mobile-Systems zu öffnen, die Batteriefachabdeckung los und schieben Sie diese nach unten. Batteriehalterung – Öffnen Sie die Batteriehalterung, indem Sie auf die Lasche drücken und die Abdeckung anheben.

  • Seite 46: Die Bestandteile Des Tragegurtsets Für Den Sender Pxd2

    Go Mic Mobile Die Bestandteile des Tragegurtsets für den Sender PXD2 Eingangssteckverbinder – Schließen Sie hier das Eingabegerät über den Mini-XLR-Stecker an. Ihr PXD2 wird mit einem Halsmikrofon („Lavaliermikrofon“) ausgeliefert. Statusanzeige – Diese LED zeigt den Betriebsmodus an. Schalter Power/Pair (Ein/Aus / Pairing) – Drücken Sie diesen Schalter und halten Sie ihn < 5...
  • Seite 47 Modus. Wenn kein Sender mit dem Empfänger gepaart ist, überschreitet das GMM- System sein Zeitlimit und kehrt in den Pairing-Zustand davor zurück. Hinweis: Schalten Sie, wenn Sie an Ihrem Go Mic Mobile-System ein Pairing ausführen, unbedingt nur einen GMM-Empfänger ein. Es darf sich immer nur ein Mikrofon im Pairing-...

  • Seite 48: Erste Schritte - Audio-Verbindungen

    Go Mic Mobile Erste Schritte – Audio-Verbindungen Ihr Go Mic Mobile kann über den digitalen Micro-USB-Anschluss oder den analogen 3,5mm-Ausgang an ein Smartphone angeschlossen werden. Verbindung zu einem iOS-Gerät (iPhone, iPad oder iPod Touch) Schließen Sie das mitgelieferte Micro USB-auf-Lightning-Kabel an die Buchse des USB Audio-Ausgangs am GMM und an die Lightning-Steckbuchse am iOS-Gerät an.

  • Seite 49: Erste Schritte - Einstellen Der Lautstärke Des Systems

    Gute Audioqualität kann ein schlecht gefilmtes Video beachtlich aufwerten, schlechte Audioqualität hingegen ist Gift für jedes Video. Damit Sie optimale Ergebnisse erzielen, wenn Sie mit Go Mic Mobile Ihrem Video eine Tonspur hinzufügen, ist es wichtig, dass Sie exakt auf das Gain-Verhalten von Sendern und Empfänger achtgeben. Wenn die Signalfrequenz zu hoch ist, kann es zu Überlast oder Verzerrung kommen.

  • Seite 50: Montage An Einem Smartphone

    Go Mic Mobile Montageanweisungen Go Mic Mobile Montagezubehör Verstellbare Einschubabdeckung Befestigungsstrebe Befestigungsstrebe Befestigungsstrebe 1/4” - 20 Zubehörschuh- Flügelschraube Großes Klettstück Kleines Klettstück Adapter Montage an einem Smartphone Lösen Sie die Verriegelungsschraube, bis Sie die verstellbare Befestigungsstrebe bewegen können. Positionieren Sie den Empfänger an der Rückseite Ihres Smartphones.

  • Seite 51: Montage An Einem Tablet-Computer

    Entfernen Sie die Schutzschicht von der Maschenseite des Klettverschlusses und positionieren Sie den Empfänger hinten an Ihrem Tablet-Computer. Drücken Sie zum Befestigen den Empfänger Ihres Go Mic Mobile-Systems gegen Ihren Tablet-Computer. Nutzen Sie, wenn der Empfänger Ihres Go Mic Mobile-Systems nicht fest sitzt, das kleine Zusatz-Klettstück.

  • Seite 52: Montage An Einem Stativ

    9,5 mm (3/8“) ist, die im Lieferumfang enthaltene Flügelschraube, bevor Sie den Empfänger Ihres Go Mic Mobile-Systems am Stativ befestigen. Befestigen Sie das Smartphone am Empfänger Ihres Go Mic Mobile-Systems. Halten Sie sich hierbei an die Anweisungen aus dem mit „Befestigung an einem Smartphone“...

  • Seite 53: Anbringen An Einem Zubehörschuh-Adapter

    Setzen Sie die Verriegelungsschraube wieder ein. Positionieren Sie den mitgelieferten Zubehörschuh-Adapter an der Unterseite des Empfängers Ihres Go Mic Mobile-Systems. Beachten Sie dabei, dass der Zubehörschuh-Adapter verkeilt ist, sodass er in seiner Position verbleibt, wenn er am Empfänger befestigt wird.

  • Seite 54: Technische Daten

    Tragegurtset für den Sender PXD2 Eingangssteckverbinder Mini-XLR (P3) Funkfrequenzleistung < 10 mW (äquivalente isotrope Strahlungsleistung) Leistungsaufnahme Zwei alkalische Akkus AA (LR6) Akkulaufzeit 20 Stunden Bei Samson verbessern wir unsere Produkte kontinuierlich. Entsprechend behalten wir uns das Recht vor, Spezifikationen und Abbildungen ohne vorherige Ankündigung zu ändern.
  • Seite 55 Owner’s Manual Erklärung Die Kennzeichnungen „Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeuten, dass ein elektronischer Zubehörartikel speziell für die Verbindung zu iPod, iPhone oder iPad entwickelt wurde und von seinem Entwickler auf die Leistungsstandards von Apple hin zerti- fiziert wurde.
