Overview [en]
This Quick Installation Guide provides
a description of the installation of the
myUTN-250. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
Configuring the UTN Server
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
℡
+49 (0)521 94226-44
@
support@seh.de

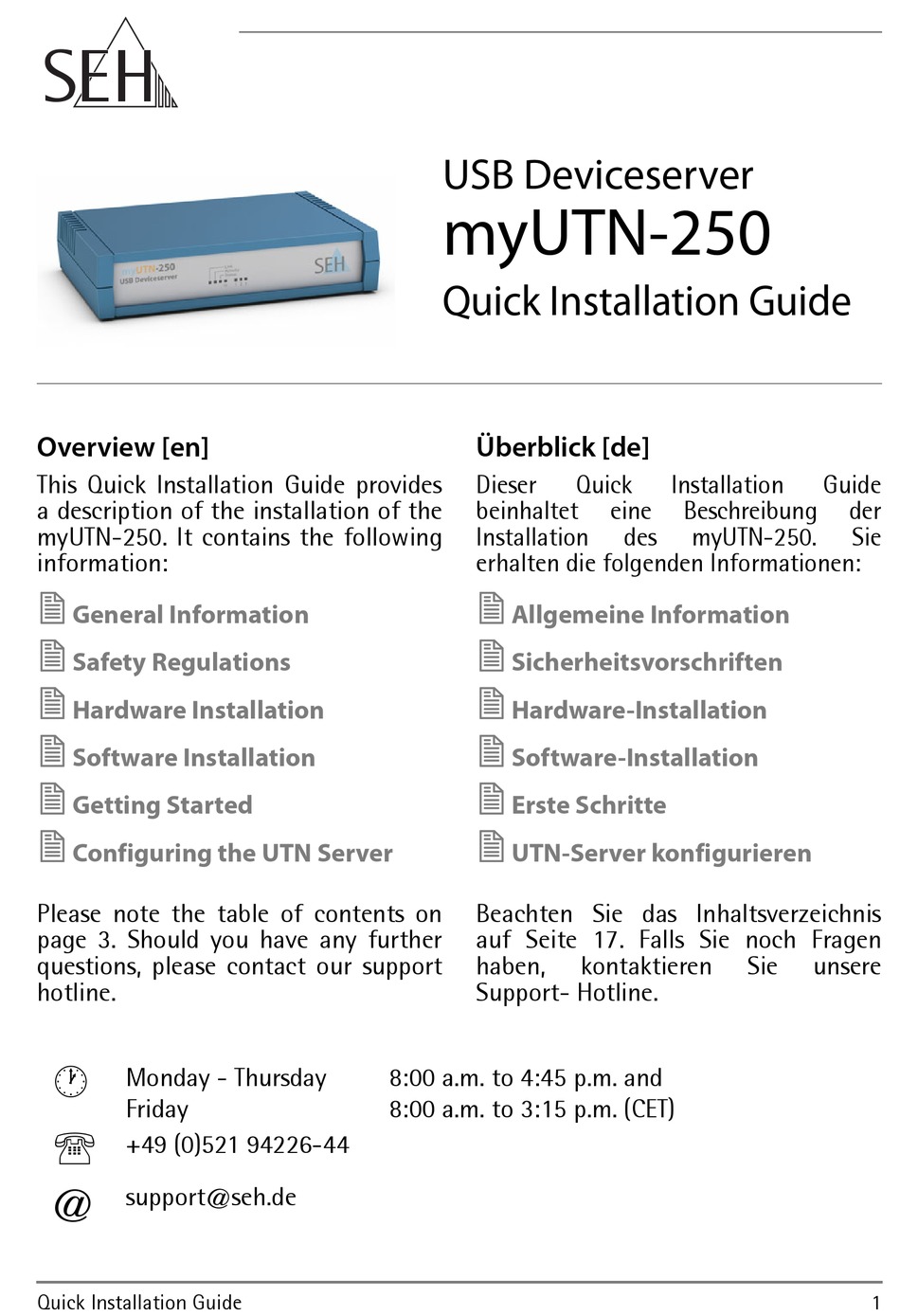

Quick Installation Guide

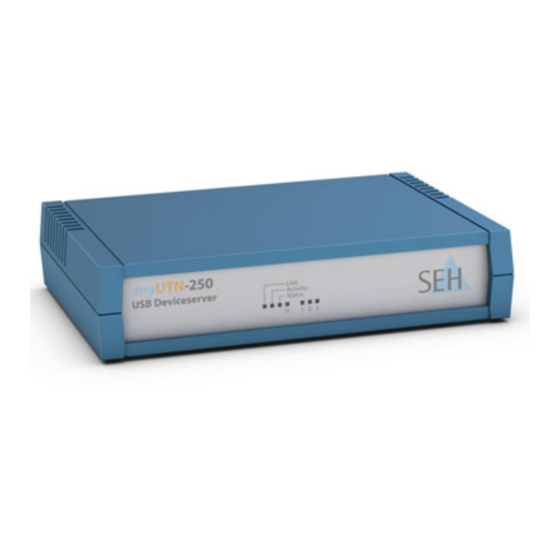

USB Deviceserver
myUTN-250
Quick Installation Guide
Überblick [de]
Dieser
beinhaltet
Installation
erhalten die folgenden Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
UTN-Server konfigurieren
Beachten Sie das Inhaltsverzeichnis
auf Seite 17. Falls Sie noch Fragen
haben,
Support- Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Quick
Installation
eine
Beschreibung
des
myUTN-250.
kontaktieren
Guide
der
Sie
Sie
unsere
1
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für SEH myUTN-250
Inhaltszusammenfassung für SEH myUTN-250
- Seite 17 2 Erste Schritte mit dem SEH UTN Manager ..24 SEH UTN Manager starten....... .25 UTN-Server eine IP-Adresse zuweisen .
-
Seite 18: Allgemeine Information
Die Zugriffsverteilung der USB-Geräte erfolgt über das Software-Tool 'SEH UTN Manager'. Der SEH UTN Manager wird auf allen Clients installiert, die auf ein im Netzwerk bereitgestelltes USB-Gerät zugreifen sollen. Der SEH UTN Manager zeigt die Verfügbarkeit aller im Netzwerk eingebundenen UTN-Server an und stellt die Verbindung zwischen Client und USB-Port inklusive dem daran angeschlossenen USB-Gerät her. -
Seite 19: Technische Daten
Technische Daten 1) Link-LED (grün) 2) Activity-LED (gelb) 3) Status-LED (grün) 4) Power-LED (gelb) 5) LED für die USB-Ports 1–3 (grün/ orange) Vorderansicht 6) Netzwerkanschluss (RJ-45) für 1000BaseT, 100BaseTX und 10BaseT 7) USB-Ports 1–3 (USB-Port 1: USB 3.0 SuperSpeed, (USB-Port 2 und 3: USB 2.0 Hi-Speed) 8) Reset-Taster 9) Anschluss für die Stromversorgung über das mitgelieferte Netzteil... -
Seite 20: Led-Anzeige
LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des UTN- Servers ermittelt werden. Aktion Farbe Beschreibung Link Dauer-An grün Eine Verbindung zum Netzwerk ist vorhanden. Dauer-Aus Es besteht keine Verbindung zum Netzwerk. Activity unregelmäßiges gelb Signalisiert den Austausch von Netzwerk- Blinken Datenpaketen. -
Seite 21: Sicherheitsvorschriften
Sicherheitsvorschriften UTN-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Der myUTN-250 dient dem Einbinden von USB-Geräten in TCP/IP-Netzwerken. Beachten Sie vor Inbetriebnahme und beim Betrieb des UTN-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Seite 22: Hardware-Installation
Hardware-Installation Am UTN-Server (myUTN-250) können bis zu drei USB-Geräte direkt angeschlossen werden. Clients mit Software-Tool 'SEH UTN Manager' USB 3.0 USB-Gerät USB 2.0 USB-Gerät USB 2.0 USB-Gerät Netzwerk myUTN-250 Gehen Sie wie folgt vor: 1. Verbinden Sie den UTN-Server und das USB-Gerät mit dem USB-Datenkabel. -
Seite 23: Software-Installation
Die vollständige Variante verfügt über eine grafische Bedienoberfläche und bietet zusätzliche Funktionen. Detaillierte Beschreibungen finden Sie in der myUTN-Benutzerdokumentation. Der SEH UTN Manager wird auf allen Clients installiert, die auf ein im Netzwerk bereitgestelltes USB-Gerät zugreifen sollen. Je nach Betriebssystem sind verschiedene Installationsdateien verfügbar. -
Seite 24: Erste Schritte Mit Dem Seh Utn Manager
Erste Schritte mit dem SEH UTN Manager Nach dem Start des SEH UTN Managers wird das Netzwerk nach angeschlossenen UTN-Servern gescannt. Der zu scannende Netzwerkbereich ist frei definierbar. Nach dem Scannen des Netzwerks werden alle gefundenen UTN-Server und deren angeschlossene USB-Geräte in der 'Netzwerkliste' angezeigt. Die benötigten UTN-Server werden ausgewählt und der 'Auswahlliste' hinzugefügt. -
Seite 25: Seh Utn Manager Starten
SEH UTN Manager starten Windows Starten Sie auf Ihrem Client den SEH UTN Manager über das Windows- Startmenü. (Start Alle Programme SEH Computertechnik GmbH SEH UTN Manager) In einigen Fällen verlangt die Windows-Benutzerkontensteuerung eine Bestätigung, wenn der SEH UTN Manager ausgeführt werden soll. -
Seite 26: Utn-Server Eine Ip-Adresse Zuweisen
UTN-Server eine IP-Adresse zuweisen Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der UTN- Server, ob er eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich der UTN-Server über ZeroConf selbst eine IP-Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16). -
Seite 27: Utn-Server Der Auswahlliste Hinzufügen
Die Suche nach UTN-Servern kann auf beliebige Netzwerkbereiche erweitert werden. Ändern Sie hierzu die Suchparameter für den Netzwerkscan. Windows: Im Menü Programm über den Dialog Optionen. Mac: Im Menü SEH UTN Manager über den Dialog Einstellungen. Quick Installation Guide [de]... -
Seite 28: Usb-Gerät Mit Client Verbinden
USB-Gerät mit Client verbinden Um ein USB-Gerät zu nutzen, wird eine Verbindung zwischen dem Client und dem USB-Port des UTN-Servers hergestellt, an den das USB-Gerät angeschlossen ist. Stellen Sie folgende Punkte sicher: - Auf dem Client sind alle Vorbereitungen (Treiberinstallation usw.) getroffen worden, die notwendig wären, um das USB-Gerät lokal (also direkt am Client angeschlossen) zu betreiben. -
Seite 29: Utn-Server Konfigurieren
UTN-Server konfigurieren Über das myUTN Control Center kann der UTN-Server konfiguriert und überwacht werden. Das myUTN Control Center ist in dem UTN-Server gespeichert und kann mit einem Internet-Browser (Internet Explorer, Mozilla Firefox, Safari) aufgerufen werden. Gehen Sie wie folgt vor: 1.
