Geräteüberblick - Bat Batmode S Kurzanleitung

Geräteüberblick
Ein- / Ausschalter
1
Mobilfunk LED
2
Power LED
3
Status LED
4
WIFI-Hotspot LED (nur BATmode S+)
5
SIM-Karten Slot (Mini-SIM)
6
USB-Anschluss UltraSoundGate (überwacht)
7
USB 2.0-Anschluss z.B. für Tastatur und Maus
8
Temperatursensor-Anschluss (nur BATmode S+)
9
Niederschlagssensor-Anschluss (nur BATmode S+)
10
Mobilfunkantennen-Anschluss
11
Heizungs-Anschluss
12
Spannungsversorgung
13
Minidisplayport-Anschluss
14
LAN-Anschluss
15
USB 3.0-Anschlüsse z.B. für Backup-S ck
16
Kensington-Lock
17
WIFI-Antennenanschluss (nur BATmode S+)
18
4

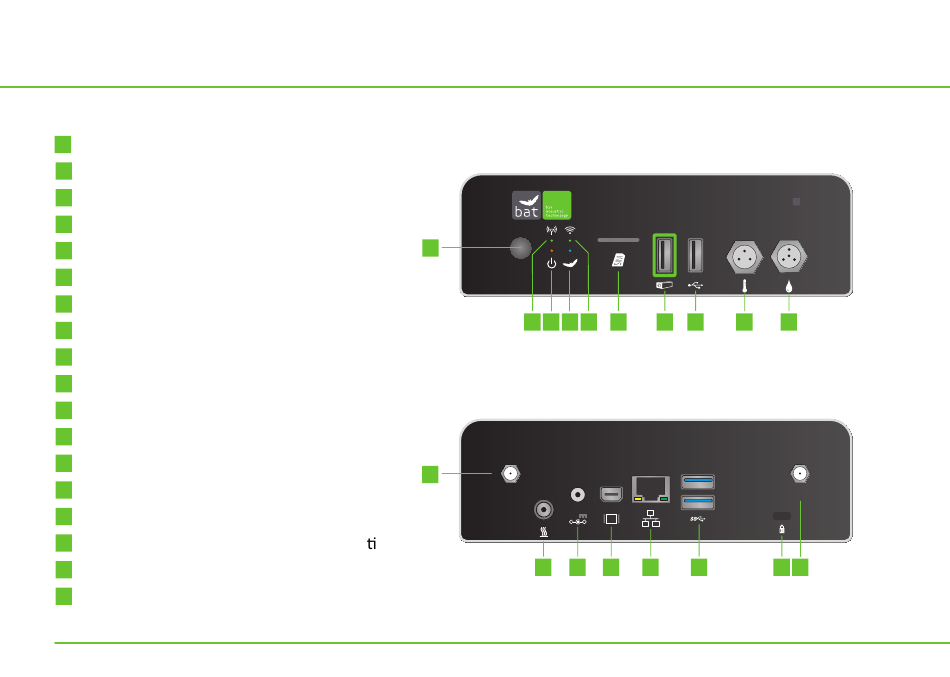

- Vorderansicht BATmode S/S+ -
1
2 3 4 5
- Rückansicht BATmode S/S+ -
11
WWAN
19V
-
+
12 13 14
BAT
S+
mode
6 7 8 9 10
WIFI
15 16 17 18
