Inhaltszusammenfassung für BAT BATmode S

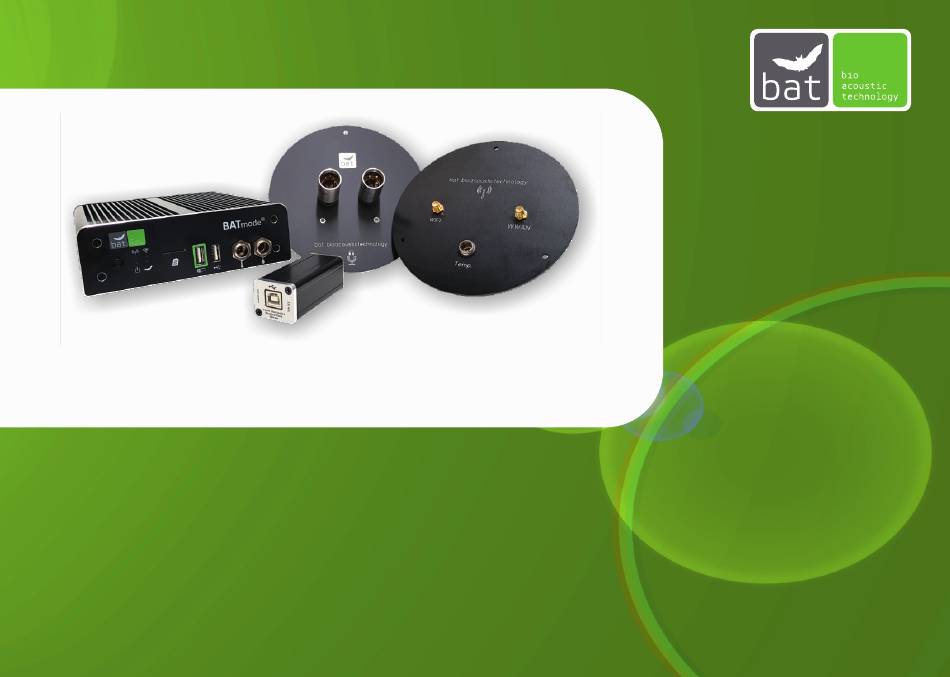

- Seite 1 BATmode S / S+ KURZANLEITUNG Einrichtung und erster Start...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Bi e lesen Sie diese Sicherheitshinweise vor Inbetriebnahme Ihres BATmode Systems! Nutzen Sie zur Spannungsversorgung nur das mitgelieferte Netzgerät. Vermeiden Sie starke mechanische Beanspruchungen des BATmode-Systems, insbesondere der Steckverbindungen am BATmode und der Antennen- und Mikrofonscheibe. Starke Vibra onen und Schü eln oder Fallenlassen können den BATmode und die Scheiben beschädigen. Stellen Sie eine ausreichende Befes gung des Systems sicher. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis SICHERHEITSHINWEISE ..............Geräteüberblick ................LED Statusanzeigen ................. Antennenscheibe und UltraSoundGate ..........Mikrofone ..................Anschließen ..................Zugriff via WIFI ................Zugriff via LAN ................Erster Start ..................Mobilfunk einrichten ................. Tägliche Status SMS................ SMS Fernsteuerung ................ myBAT....................20 Parametrierung ................Montage .................. -
Seite 4: Geräteüberblick

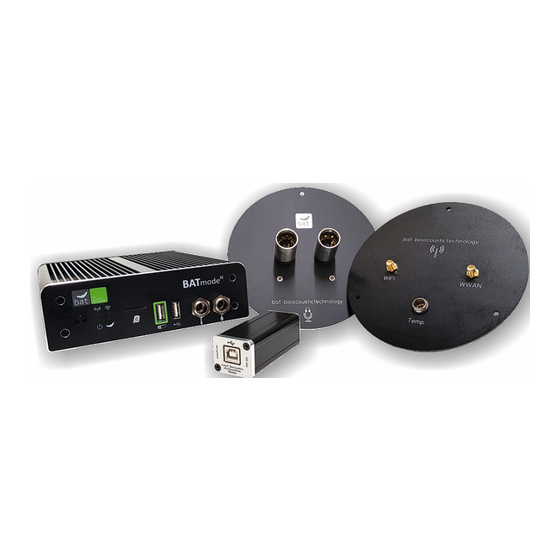

Geräteüberblick Ein- / Ausschalter - Vorderansicht BATmode S/S+ - Mobilfunk LED Power LED mode Status LED WIFI-Hotspot LED (nur BATmode S+) SIM-Karten Slot (Mini-SIM) USB-Anschluss UltraSoundGate (überwacht) 2 3 4 5 USB 2.0-Anschluss z.B. für Tastatur und Maus Temperatursensor-Anschluss (nur BATmode S+) Niederschlagssensor-Anschluss (nur BATmode S+) - Rückansicht BATmode S/S+ -... -
Seite 5: Led Statusanzeigen
LED Statusanzeigen So interpre eren Sie die LED Statusanzeigen Ihres BATmodes rich g: Power LED (orange) WIFI-Hotspot LED (grün) System angeschaltet WIFI-Hotspot angeschaltet System ausgeschaltet WIFI-Hotspot ausgeschaltet Status LED (blau) Mobilfunk LED (grün) BATcontrol nicht gestartet Mobiles Internet verbunden Monitoring aus, 1x Blinken Im Mobilfunknetz registriert BATcontrol an... -
Seite 6: Antennenscheibe Und Ultrasoundgate
Antennenscheibe und UltraSoundGate - Antennenscheibe (nur BATmode S+) - WIFI-Antennenanschluss Temperatursensor-Anschluss Mobilfunkantennenanschluss BATmode S Systeme verwenden keine Antennenscheibe. Verwenden Sie sta - dessen bi e die beiliegende Mobilfunk- Magne ußantenne zum Anschluss des Mobilfunkantennen-Anschlusses des BATmode S. - UltraSoundGate 116Hnbm -... -
Seite 7: Mikrofone
Mikrofone Mikrofonscheibe GM50 - Vorderansicht - Mikrofon-Anschluss (UltraSoundGate) Schrauben zum En ernen der Montagepla e Referenzsignalgeber-Anschluss (UltraSoundGate) Mikrofonkapsel Referenzsignalgeber GM50 Die Mikrofonscheibe GM50 kann mit Montagepla e oder mit einem Dreibein eingesetzt werden. - Rückansicht - Zum Anschließen des Mikrofons und des Referenzsignalgebers des GM50 verwenden Sie bi e ein Y-XLR-Mikrofonkabel. - Seite 8 Mikrofone Mikrofonscheibe GM90 - Vorderansicht - Mikrofon-Anschluss (UltraSoundGate) Heizungs-Anschluss Windschutzring aus Schaumstoff Mikrofonkapsel Referenzsignalgeber En ernen Sie nicht den Windschutz aus - Rückansicht - Schaumstoff, da dieser einen wesentlichen Einfluss auf die Kalibrierung Ihrer Mikrofon- scheibe hat! Achten Sie darauf, die Mikrofonkapsel nicht zu berühren und vor Feuch gkeit zu schützen!
- Seite 9 Turmmikrofon TM10 Mikrofon-Anschluss (UltraSoundGate) Op onal erhältliches verschiebbares Dreibein zur Turmwand-Montage Mikrofonkapsel Turmmikrofon TM20 Mikrofon-Anschluss (UltraSoundGate) Op onal erhältliches verschiebbares Dreibein zur Turmwand-Montage Mikrofonkapsel und Referenzsignalgeber Achten Sie darauf, die Mikrofonkapsel nicht zu berühren und vor Feuch gkeit zu schützen!
-
Seite 10: Anschließen
Anschließen So schließen Sie alle Komponenten Ihres BATmode S+ Systems korrekt an: - BATmode S+ - mode - Netzteil - WWAN WIFI - UltraSoundGate 116Hnbm - - Backup-S ck - - Monitor - - Mikrofon - - Tastatur / Maus - n Abhängigkeit des gewählten... - Seite 11 So schließen Sie alle Komponenten Ihres BATmode S Systems korrekt an: - BATmode S - mode WWAN - UltraSoundGate 116Hnbm - - Netzteil - - Backup-S ck - - Mikrofon - - Monitor - n Abhängigkeit des gewählten Mikrofons kann die Heizung en allen - Magne ußantenne -...
-
Seite 12: Zugriff Via Wifi
Sie unter Computer die WIFI IP des BATmodes ein und drücken Sie Verbinden Standard WIFI IP: „192.168.137.1“ Schri 3 Tragen Sie den Benutzernamen „BAT“ und das Windows Passwort ein und drücken Sie Standard Windows Passwort: „12345“ Die WIFI Verbindung ist nur für BATmode S+ verfügbar. -
Seite 13: Zugriff Via Lan
BATmodes (RJ45). Schri 2 Öffnen Sie das Windows-Programm Remotedesktopverbindung und tragen Sie unter Computer „batmode“ ein und drücken Sie Verbinden Schri 3 Tragen Sie den Benutzernamen „BAT“ und das Windows Passwort ein und drücken Sie Standard Windows Passwort: „12345“... -
Seite 14: Erster Start
Erster Start Das Starten des Systems und die Steuerso ware BATcontrol: Schri 1 Starten Sie das System. Schri 2 Nutzen Sie Maus, Tastatur und Monitor bzw. verbinden Sie Ihren Laptop wie auf Seite 12 und 13 beschrieben via LAN oder WIFI. Die Steuerso ware BATcontrol startet automa sch. - Seite 15 Zum Stoppen der Datenerfassung klicken Sie gelegtem Vorgehen geändert werden. Anderfalls auf den Start-/Stop-Bu on in BATcontrol oder kann die Gül gkeit der erfassten Daten erlöschen. schließen Sie die Aufnahme-So ware. Die externen Sensoren für Temperatur- und Niederschlagerfassung sind nur für BATmode S+ verfügbar.
-
Seite 16: Mobilfunk Einrichten
Mobilfunk einrichten So richten Sie Ihren BATmode für SMS und mobile Internetverbindung ein: Schri 1 Legen Sie die Mini-SIM Karte in den SIM-Karten Slot ein (BATmode muss hierfür ausgeschaltet sein). Schri 2 Ein ak vierter PIN führt dazu, dass nach En ernen Sie in den Mobilfunkeinstellungen einem Spannungsausfall das BATmode von Windows einen möglicherweise vorhandenen... -
Seite 17: Tägliche Status Sms
Tägliche Status SMS Einstellungen in BATcontrol Setzen Sie einen Haken bei Daily Status SMS und tragen Sie die Handynummer des SMS-Empängers in Receiver Number(s) ein. Nutzen Sie das interna onale Format: z.B. +4915221918574. Sind mehrere Empfängernummern gewünscht, tragen Sie diese mit ; getrennt ein. -
Seite 18: Sms Fernsteuerung
SMS Fernsteuerung Einstellungen in BATcontrol Android-App Laden Sie unsere kostenfreie Android-App Setzen Sie einen Haken bei SMS Remote BATconnect SMS zur SMS-Fernsteuerung Fügen Sie die Handynummer des befehl- Ihres BATmode Systems aus dem Google sendenden Gerätes zu den Security Play Store herunter. Number(s) hinzu. - Seite 19 System neu starten Reboot! Shutdown! System herunterfahren Status SMS senden Send status! Status Mail senden Send Mail! Send Mail to max(at)moritz.de Status Mail an max@moritz.de senden WIFI-Hotspot starten Start WIFI-Hotspot! Stop WIFI-Hotspot! WIFI-Hotspot stoppen Mobile Datenverbindung verbinden Connect WWAN! Mobile Datenverbindung trennen Disconnect WWAN! Kill Recorder! Aufnahmeso ware RECORDER beenden...
-
Seite 20: Mybat
myBAT Nutzen Sie den Cloud-Service myBAT, um überall auf der Welt Ihre BATmode-Systeme im Blick zu haben. Schri 1 Ak vieren Sie myBAT in BATcontrol Ihres BATmodes. Schri 2 Registrieren Sie sich mit Hilfe Ihres Purchase-Codes Purchase-Code: im Internet auf: h ps://www.mybat.bioacous ctechnology.de Schri 3 MAC-Adresse dieses BATmodes:... -
Seite 21: Parametrierung
Fernzugriffsmöglichkeiten SMS, mobiles Internet über Mobilfunk und WIFI verwendet. Nähere Erläuterungen zu den einzelnen Einstellungen entnehmen Sie bi e der Bedienungsanleitung. Eine WIFI-Verbindung ist nur bei BATmode S+ Systemen möglich. Testen Sie alle geplanten Fernzugriffswege vor dem Einbau in der Windenergieanlage. -
Seite 22: Montage
Montage Folgende Punkte sollten im Vorfeld der Installa on geklärt werden: Stromversorgung Installa onsort der Scheibe(n) Mobilfunkabdeckung am Standort Installa onsort des BATmodes/der BATbox Kabelverlegung/Kabellängen Internet über Anlagennetzwerk möglich Mit dieser Checkliste müssen Sie nur einmal zum Einbau in die Gondel der Windenergieanlage und haben alles notwendige dabei. - Seite 23 No zen...
- Seite 24 GmbH Hohe Straße 2 90610 Winkelhaid www.bioacoustictechnology.de info@bioacoustictechnology.de +49 (0) 1522 / 1918574 Die ausführliche Bedienungsanleitung ist immer aktuell im Internet zum Download als PDF verfügbar www.bioacoustictechnology.de/downloads Produktabbildungen ähnlich. Druckfehler, Irrtümer, Innovationen Stand: 11/18 und Änderungen vorbehalten.
