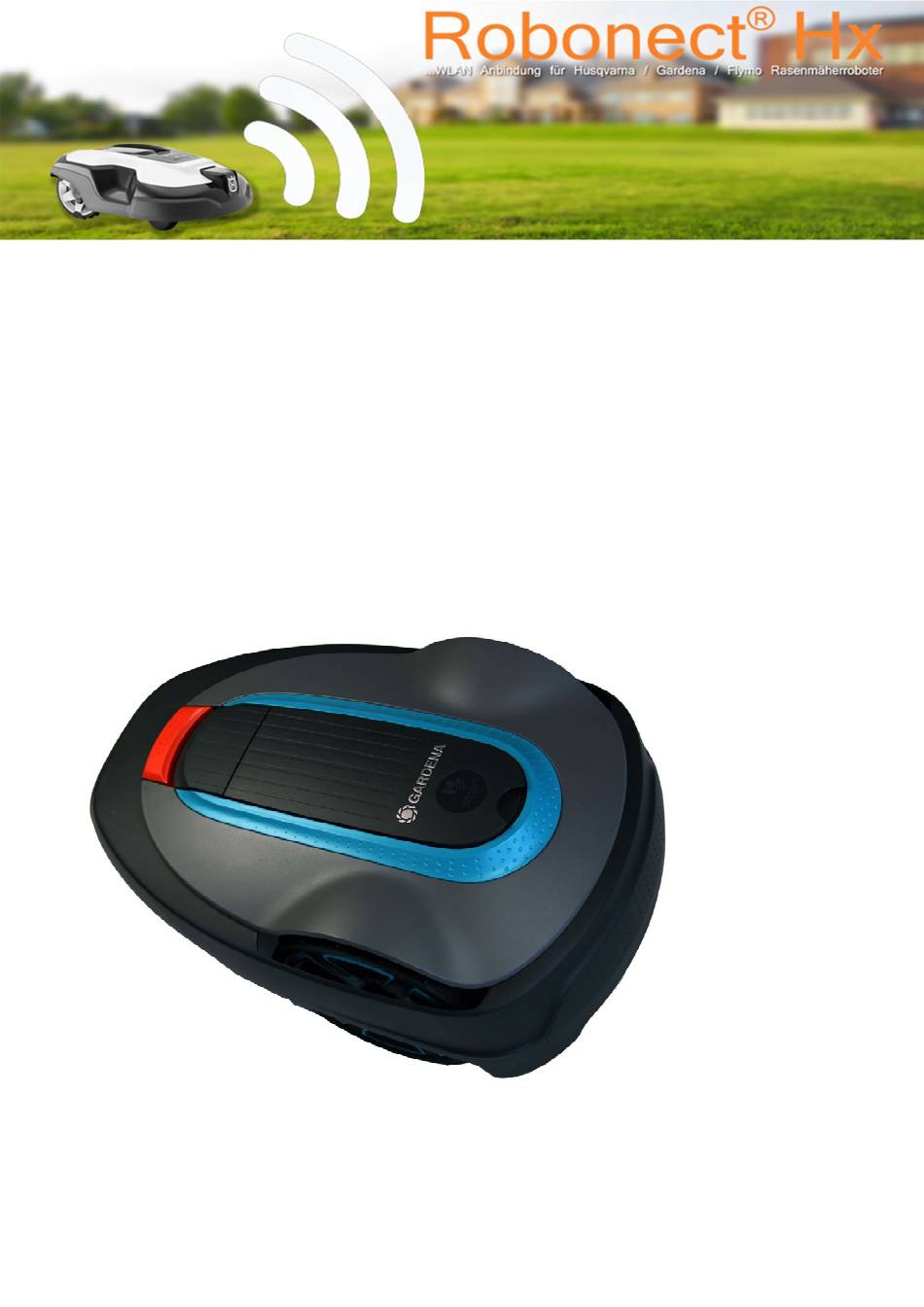

- Seite 1 EINBAUANLEITUNG – ROBONECT-HX® (GARDENA SILENO CITY MODELLE)
-
Seite 2: Inhaltsverzeichnis
INHALT Einbauanleitung – Gardena ................................3 Vorwort ......................................3 Lieferumfang / benötigtes Material und Werkzeuge ........................3 Der Einbau ..................................... 4 Entfernen des Gehäuses (MIT Demontagetool)...................... 4 Entfernen des Gehäuses (OHNE Demontagetool) ....................5 Demontage des Chassies ............................6 Trennen der Batterieverbindung ..........................7 Auswechseln der Dichtung ............................ -
Seite 3: Einbauanleitung - Gardena
Herzlichen Glückwunsch zu ihrem Robonect® WLAN-Modul. Robonect® Hx verbindet ihren Gardena / Husqvarna / Flymo / McCulloch Mähroboter mit ihrem WLAN und sorgt so dafür, dass Sie weltweit auf alle Einstellungen und Funktionen zu jeder Zeit zugreifen können - mit und ohne App! Das Modul ist für eine Vielzahl von Mähern geeignet –... -
Seite 4: Der Einbau
DER EINBAU ENTFERNEN DES GEHÄUSES (MIT DEMONTAGETOOL) Dieses Kapitel beschreibt die Demontage des Gehäuses mit Hilfe des Demontagetools, welches im Robonect-Shop erworben werden kann. Steht Ihnen ein 3D-Drucker zur Verfügung, so können Sie sich dieses Tool auch gerne selber produzieren. Die entsprechende .stl Datei steht auf unserer Internetpräsens kostenlos zum Download bereit. -
Seite 5: Entfernen Des Gehäuses (Ohne Demontagetool)
ENTFERNEN DES GEHÄUSES (OHNE DEMONTAGETOOL) Sollte Ihnen kein Demontagetool zur Verfügung stehen, so lässt sich das Gehäuse auch mit zwei flachen Gegenständen entfernen. Hierzu eigenen sich beispielsweise Kuchenkabeln. Stecken Sie jeweils eine Gabel mit der flachen Seite links und rechts in die Aussparung. -
Seite 6: Demontage Des Chassies
DEMONTAGE DES CHASSIES Das Chassis besteht aus einem Ober- und einem Unterteil. Entfernen Sie, bevor Sie beginnen die Gehäuseschrauben zu lösen, zunächst den Knauf zur Höhenverstellung. Dieser ist nur Gesteckt und lässt sich mit etwas Kraft nach oben abziehen. Sie brauchen Sie die genaue Position des Knaufs nicht zu merken, da dieser später nur in einer Position wieder montiert werden kann. -
Seite 7: Trennen Der Batterieverbindung
TRENNEN DER BATTERIEVERBINDUNG Trennen Sie als erstes nach dem Öffnen unbedingt die Batterieverbindung! Das Abschalten des Mähers bietet keinen ausreichenden Schutz! Auch im ausgeschalteten Zustand werden die elektronischen Baugruppen noch mit Strom versorgt. Wird ein Kabel getrennt, bevor die Batterie getrennt wurde, so kann ein nicht reparabler Schaden an ihrem Mähroboter entstehen! Nachdem Sie das obere Chassis zur rechten Seite aufgeklappt haben, sehen Sie an der Hauptplatine einen... -
Seite 8: Auswechseln Der Dichtung
AUSWECHSELN DER DICHTUNG Der Hersteller empfiehlt, dass die 4mm Rundschnurdichtung bei jedem Öffnen des Gehäuses gewechselt wird, da eine bereits verwendete Dichtung unter Umständen nicht mehr zu 100% abdichtet und somit Feuchtigkeit in das Innere des Mähers gelangen könnte. Es müssen insgesamt zwei Dichtungen gewechselt werden. Diese werden so gelegt, dass die Enden in den dafür vorgesehenen Raum überstehen. -
Seite 9: Einbau Des Robonect®Hx Modules
EINBAU DES ROBONECT®HX MODULES Das Robonect® Hx Modul wird werksseitig mit zwei Klebebands ausgeliefert, die sich auf der Rückseite befinden. Über diese Pads wird das Modul sicher montiert. Sollten Sie zu einem späteren Zeitpunkt das Modul temporär entfernen wollen, so können Sie dies über die zwei Schrauben erledigen, mit welchen das Modul an den Sockeln verschraubt ist. -
Seite 10: Einbau Kontrollieren
EINBAU KONTROLLIEREN Bevor Sie nun die Displayeinheit wieder mit der Hauptplatine verbinden, kontrollieren Sie noch einmal folgende Punkt: Das Robonect® Hx Modul berührt nicht die Displayplatine. Hier sind noch ein paar Millimeter Abstand. Der Adapter sitzt absolut mittig auf dem Stecker. Beide Verriegelungen sind eingerastet. ... -
Seite 11: Hauptplatine Anschliessen Und Batterieverbindung Wiederherstellen
HAUPTPLATINE ANSCHLIESSEN UND BATTERIEVERBINDUNG WIEDERHERSTELLEN Nachdem Sie den korrekten Einbau überprüft haben, wird nun das Flachbandkabel, welches zuvor von der Displayeinheit getrennt wurde, mit der Adapterplatine verbunden. Daraufhin kann auch die Batterie wieder verbunden werden. Legen Sie nun das obere Chassis auf das untere. Die Antenne muss dabei so geführt werden, dass diese unter der Zuleitung zum Messermotor durchführt! Achten Sie beim Zusammensetzen darauf, dass keine... -
Seite 12: Funktionsprobe
FUNKTIONSPROBE Bevor Sie ihren Mähroboter wieder verschrauben, führen Sie eine einfache Funktionsprobe durch. Dazu schalten Sie den Mäher ein. Sollte er sich nicht gleich einschalten lassen, trennen Sie sofort die Batterieverbindung und prüfen noch einmal den korrekten Sitz der Komponenten. Sofern die Pin-Abfrage erscheint und der Mähroboter den vergebenen Pin akzeptiert, ist Robonect®... -
Seite 13: Entmontage
ENDMONTAGE Nachdem die Funktionsprobe erfolgreich abgeschlossen wurde, kann das Chassis wieder verschraubt werden. Die Montage erfolgt äquivalent zur Demontage. Drehen Sie die Schrauben behutsam an, um das Kunststoffgewinde im Chassis nicht zu beschädigen. Das Robonect® Modul wird ohne Firmware ausgeliefert. Ein wesentlicher Grund hierfür ist, dass die Firmware ständig weiterentwickelt wird und wir möchten, dass Sie von allen neuen Funktionen profitieren können. -
Seite 14: Dokumentenhistorie
DOKUMENTENHISTORIE Revision Autor Änderungen F.Harder Erstausgabe F.HARDER...
