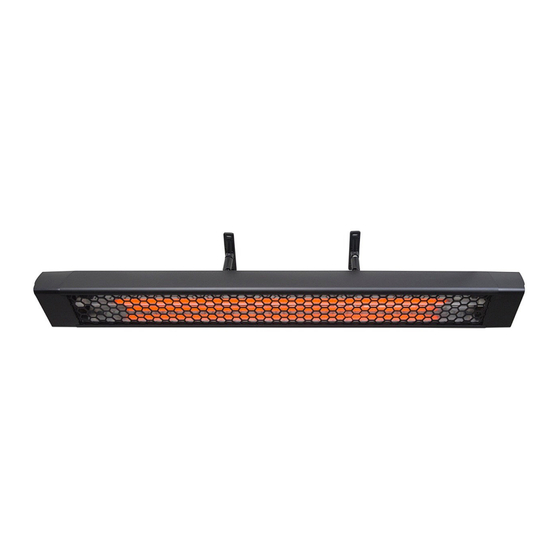

- Seite 1 Product Manual ® H E AT S T R I P I N T E N S E E l e c t r i c H e a t e r ( G E R M A N )
- Seite 2 CONTENTS Rev A Nov18 Product overview ___________________________ 54 Specifications ______________________________ 55 Spot heating principle ________________________ 56 Selection Guide ____________________________ 57 Installation requirements _____________________ 58 Installation location __________________________ 59 Mounting options ___________________________ 60 Standard mounting brackets___________________ 61 Mounting__________________________________ 62 Extension mount bracket _____________________ 63 Flush mount enclosure _______________________ 64 FME dimensions ________________________ 64 FME installation clearance dimensions _______ 64...
-
Seite 3: Innovative, Leistungsstarke Elektrische Heiztechnik
Option für Außenbereiche oder schwierige Innenbereiche. Maximale Wärmeleistung - vielfältige Anwendungen Die hohe Temperaturleistung des HEATSTRIP® ist perfekt für exponierte Außenbereiche, hohe Decken und schwer zu erwärmende Räume Aussen- und Innenanwendungen. Geeignet für die permanente Außenmontage, kein Schutz erforderlich. -
Seite 4: Technische Angaben - Europe
3.0 m (bei höheren Decken können die Geräte mit den als Option erhältlichen Bügelsets niedriger angebracht werden; Alternative: die Produktreihe Heatstrip Max) BEFESTIGUNG Geeignet für die Montage an Decken, Wänden, Balken, Schirmen und für Unterputzmontage. Ebenfalls geeignet für eine erweiterte Wandbefestigung mit festen Befestigungsstangen und Kettenhalterungen. -
Seite 5: Prinzip Der Punktheizung
Die obere Abbildung zeigt einen Vergleich zwischen einer Punktheizung über einem Tisch und der Beheizung einer gesamten Fläche. Die untere Abbildung zeigt die Flexibilität bei der Verwendung des HEATSTRIP, wenn es darum geht, eine angenehme Umgebung zu schaffen, selbst unter ungünstigeren Umgebungsbedingungen. -
Seite 6: Heated Area
Idealer Montageort: Deckenmontage, direkt über der zu beheizenden Fläche (z.B. über einem Tisch) Die folgende Tabelle zeigt den Wirkungsrahmen des HEATSTRIP® Intense-Modells (in m2), basierend auf 3 verschiedenen Szenarien. Zum Beispiel in einem Außenbereich, der durch Wände, Caféjalousien usw. vor den vorherrschenden Winden geschützt ist, (z.B. -
Seite 7: Installationsvoraussetzungen
Die ideale Anbringungsposition des HEATSTRIP Intense ist an der Decke direkt über dem zu erwärmenden Bereich. Sollte dies nicht möglich sein, kann der HEATSTRIP Intense an einer Wand in einem abwärts geneigten Winkel angebracht werden. In einer solchen Situation ist darauf zu achten, dass die Befestigungshöhe zwischen 2,3 und 2,5m liegt und der Tisch nicht weiter als 2,8m von der Wand entfernt ist. - Seite 8 Befestigungsort — Auf den nachstehenden Abbildungen werden die jeweils empfohlenen Mindestabstände gezeigt. Angled Wall Installation Surface Below Lights, fans, and sprinklers Heater must NOT be below heater Ceiling Installation Surface Below Lights, fans, and sprinklers Heater must NOT be below heater Angled Ceiling Installation...
-
Seite 9: Montagemöglichkeiten
Montagemöglichkeiten Mit den im Lieferumfang enthaltenen standardmäßigen Befestigungsbügeln verläuft die Anbringung des HEATSTRIP Intense schnell und einfach. Für andere, nicht ganz optimale Stellen sind viele verschiedene Zubehörteile erhältlich (siehe bitte auch die nachstehenden Abbildungen). Der HEATSTRIP® Intense kann direkt an der Decke montiert werden, deckenbündig, nach unten abgewinkelt auf einer Wand, an Ketten, Stangen oder an Trägern und Sparren befestigt. -
Seite 10: Standard Halterungen
Standard Halterungen Im Lieferumfang des HEATSTRIP Intense ist ein Paar Standard-Montagebügel enthalten. Diese einstellbaren Bügel ermöglichen die direkte Wand- oder Deckenmontage und werden mit vorab eingestellten Winkeloptionen oder parallel geliefert (22,5° und 45°). Die flexible Standardhalterung kann um 90 Grad gedreht werden, um auf einem Träger montiert zu werden, sie kann auch zum Abhängen mit Ketten verwendet werden. -
Seite 11: Montage
MONTAGE Befestigen Sie die beiden Montagewinkel an der gewünschten Stelle an der Decke oder der Wand (siehe Tabelle mini- male Mitte der Halterung). Vergewissern Sie sich, dass die Befestigungsart (Schrauben oder Muttern) mehr als ausreichend ist, das Gewicht des Heizgerätes zu tragen, wobei starke Winde und andere Bedingungen berücksichtigt werden sollten. -
Seite 12: Verlängerungshalterung
Verlängerungshalterung Mit der verlängerten Montagehalterung können HEATSTRIP® Intense-Einheiten mit Hilfe starrer Verbindungen von hohen Decken abgesenkt werden. Die verfügbaren Standardlängen als Teil des Sets sind 300 mm, 600 mm, 900 mm und 1200 mm. Die verlängerte Montagehalterung verwendet Komponenten aus dem Standardhalterungsset, der mit jedem Heizgerät geliefert wird. - Seite 13 Einbaugehäuse Das Einbaugehäuse ist die ideale Möglichkeit den HEATSTRIP sauber in einer Decke zu installieren. Es gibt sie für alle HEATSTRIP-Modelle und sie werden als einteilige Einheit zur Montage von Heizstrahlern geliefert. Unterputzmontage ist möglich bei Decken aus Gips oder Holz.
-
Seite 14: Tt-Mtr - Regler Für Wandeinbau Mit Fernbedienung
TT-MTR – Regler für Wandeinbau mit Fernbedienung TT-MTR – Regler für Wandeinbau mit Fernbedienung Bei diesem Gerät handelt es sich um einen speziell für HEATSTRIP entwickelten und produzierten Regler. Er ermöglicht Ihnen auf einfache Weise Ihre Heizstrahler sparsam und kostengünstig zu nutzen. Er verfügt über einen Timer für den automatischen Betrieb des... -
Seite 15: Installation Regler Für Wandeinbau
Installation Regler für Wandeinbau WALL SCREW TT-MTR GANG BOX... - Seite 16 Sicherheit HEATSTRIP Intense wurde der IP-Klasse X5 zugeordnet, d. h., dass das Gerät für eine Wassereindringung von allen Seiten geeignet ist. Der HEATSTRIP Intense kann unbedenklich abgespült werden. Der HEATSTRIP wurde umfassenden Prüfungen unter Laborbedingungen unterzogen: im Werk von Thermofilm in Melbourne und bei Feldversuchen in Australien, Europa und im Ausland.
-
Seite 17: Garantiebedingungen Und -Bestimmungen
Garantiebedingungen und -bestimmungen Cook & Heat B.V.garantiert dem Originaleigentümer, dass die Produkte HEATSTRIP Intense für einen Zeitraum von 24 Monaten ab dem Zeitpunkt des Ankaufs weder Mängel am Material noch Mängel bei der Verarbeitung aufweisen; diesbezüglich finden die nachstehenden Garantiebedingungen und -bestimmungen Anwendung.
