Verwandte Anleitungen für Uhlmann & Zacher Clex prime CX6110
Inhaltszusammenfassung für Uhlmann & Zacher Clex prime CX6110
- Seite 1 Kurzbedienungsanleitung Gültig ab Firmware 2.2.14 CX6110 Elektronischer Schließzylinder DNr. 058A Version 1.0 Freigegeben am 02.04.2014 Seite 1 von 9 Uhlmann & Zacher GmbH http://www.UundZ.de l Gutenbergstraße 2–4 l 97297 Waldbüttelbrunn l Tel.: +49 931 40672-0 l E-Mail: contact@UundZ.de l...
-
Seite 2: Inhaltsverzeichnis
Kurzbedienungsanleitung Elektronischer Schließzylinder Inhaltsverzeichnis Allgemeines ..................3 Bestimmungsgemäße Verwendung ..............3 Sicherheits- und Warnhinweise ..............3 Entsorgung ....................4 Produktdetails ................. 5 CX6110 ...................... 5 Lieferumfang ....................5 Signalisierung ................. 5 Montage ..................6 Allgemeine Hinweise ..................6 Montage ..................... 6 Bedienung .................. -
Seite 3: Allgemeines
Kurzbedienungsanleitung Elektronischer Schließzylinder Allgemeines Die Uhlmann & Zacher GmbH (U&Z) Die Uhlmann & Zacher GmbH übernimmt keine Gewährleistung für die übernimmt für Folgeschäden Richtigkeit und Vollständigkeit der gemachten aufgrund fehlerhafter oder Angaben. unvollständiger Angaben keine Haftung. Angaben dieser Bedienungsanleitung, können ohne vorherige Ankündigung Die Uhlmann &... -
Seite 4: Entsorgung
Kurzbedienungsanleitung Elektronischer Schließzylinder Treten Störungen, wie nicht möglicher Der Zylinder darf nicht in Zugang zu verletzten Personen, Sachschäden explosionsgefährdeten Bereichen eingesetzt oder sonstige Schäden auf, so haftet die werden. Uhlmann & Zacher GmbH nicht. Nur die spezifizierten Batterien verwenden. Eigenmächtige Umbauten und Beim Erhitzen der Batterien oder des Veränderungen des Produkts sind unzulässig. -
Seite 5: Produktdetails

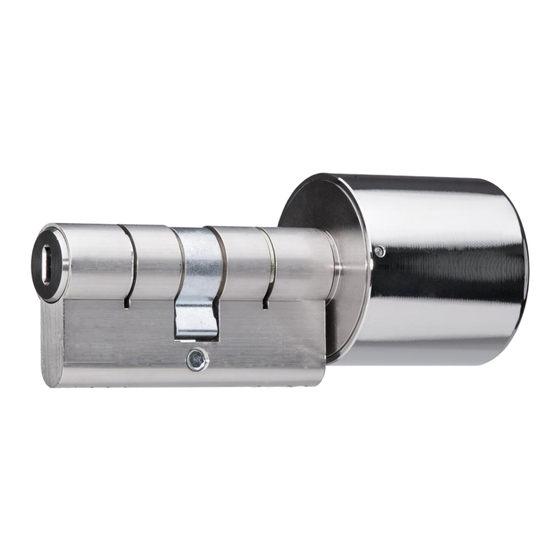

Kurzbedienungsanleitung Elektronischer Schließzylinder Produktdetails CX6110 CX6110: Clex prime elektronischer Schließzylinder, Standardlänge ab 30/30 mm, Sonderlänge ab 26/35 mm, Version für Innen- und Gebäudeabschlusstüren (je nach Ausführung), Zylindergehäuse in Messing vernickelt, für Transponderschlüssel, inkl. Stulpschraube und Batterien. CX6111: Clex prime elektronischer Schließzylinder Basisversion, wie CX6110, aber ohne Datum/Uhrzeit und Ereignisspeicher. -
Seite 6: Montage
Kurzbedienungsanleitung Elektronischer Schließzylinder Montage Allgemeine Hinweise Innen- und Außenbeschlag müssen so auf dem Türblatt verschraubt werden, dass der Schließzylinder ohne Kraftaufwand in die PZ- Lochung des Schlosses geschoben werden kann. Idealerweise liegt die Mittelachse des Schließzylinders ca. im 90 Grad Winkel zum Türblatt. -
Seite 7: Bedienung
Kurzbedienungsanleitung Elektronischer Schließzylinder Bedienung 1. Berechtigten Transponderschlüssel in den elektronischen Schließzylinder einstecken. (A) 2. Nach dem Lesen des Transponderschlüssels kuppelt der elektronische Schließzylinder ein. (B) 3. Transponderschlüssel drehen und Schließvorgang vornehmen. (C) Seite 7 von 9... -
Seite 8: Batterien
Kurzbedienungsanleitung Elektronischer Schließzylinder Batterien Batterien wechseln 1. Verriegelungsstifte mit einem spitzen Gegenstand gleichzeitig eindrücken und Hülle abziehen. (A) 2. Batterien wechseln (Polarität beachten). (B) 3. Verriegelungsstifte eindrücken und Hülle auf den Knauf aufschieben, bis die Verriegelungsstifte in die dafür vorgesehenen Aussparungen in der Hülle einrasten. -
Seite 9: Technische Daten
Kurzbedienungsanleitung Elektronischer Schließzylinder Technische Daten Produktbezeichnung Clex prime elektronischer Schließzylinder Produktnummer CX6110 Abmessungen Abmessung des Zylinders für Europrofil-Schlösser nach DIN 18252 Zylinderlängen Ab 26/35 mm bzw. 30/30 mm bis 70/70 mm in 5-mm-Schritten Länge des Knaufs 40,0 mm Durchmesser des Knaufs 40,0 mm Stromversorgung Batterien, 2 Stück, Typ CR2 Lithium 3V...
