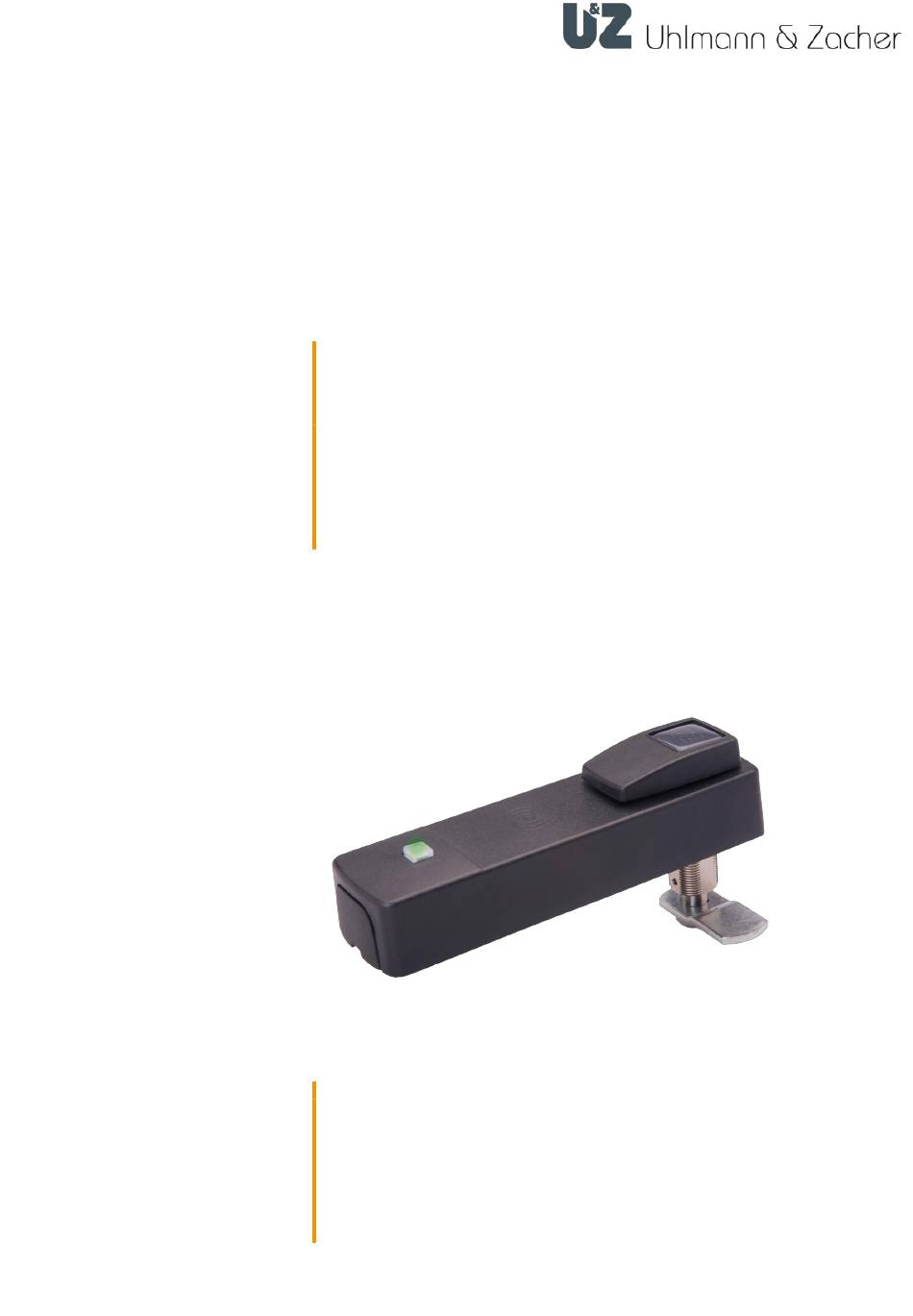

- Seite 1 CX2192 Clex private Elektronisches Schrankschloss Bedienungs- und Montageanleitung...
- Seite 2 CX2192 NHALTSVERZEICHNIS Impressum Bedienungs- und Montageanleitung (Originalsprache) Elektronisches Schrankschloss CX2192 Dokumentennummer: 0A64 Version: 1.00 Stand: 12.10.2017 Hersteller Uhlmann & Zacher GmbH Gutenbergstraße 2–4 97297 Waldbüttelbrunn Deutschland Tel.: +49 931 40672-0 E-Mail: contact@UundZ.de http://www.UundZ.de Diese Bedienungs- und Montageanleitung ist urheberrechtlich geschützt. Darin enthaltene Informationen dürfen nicht reproduziert, vertrieben oder für...
-
Seite 3: Inhaltsverzeichnis
CX2192 NHALTSVERZEICHNIS Inhaltsverzeichnis Zu diesem Dokument ............... 3 Warnhinweise ..................3 Symbole ..................... 3 Sicherheit ..................4 Bestimmungsgemäße Verwendung ............4 Bestimmungswidrige Verwendung ............4 Allgemeine Sicherheitshinweise ............. 4 Produktbeschreibung ................ 5 Funktionsbeschreibung ................. 5 Aufbau ....................6 Varianten .................... 7 Technische Daten ................ -
Seite 4: Zu Diesem Dokument
Informationen, die für eine korrekte Bedienung und Instandhaltung nötig sind. Diese Bedienungs- und Montageanleitung gilt für alle Varianten des CX2192 und wendet sich sowohl an Fachpersonal, das für die Montage und Demontage zuständig ist, als auch an Endkunden. -
Seite 5: Sicherheit
ICHERHEIT Sicherheit Bestimmungsgemäße Verwendung Das elektronische Schrankschloss CX2192 ist für den Einbau in Schranktüren vorgesehen und zum Öffnen der Türen gedacht. Das Schrankschloss kann an Türen mit einer maximalen Stärke von 20 mm eingesetzt werden. Die verschiedenen Schließhebel-Varianten ermöglichen den Einsatz in vielen gängigen Schranktüren... -
Seite 6: Produktbeschreibung
CX2192 RODUKTBESCHREIBUNG Produktbeschreibung Funktionsbeschreibung Das elektronische Schrankschloss CX2192 ist ein Produkt im Clex private System. Die Leseeinheit mit der Kommunikationselektronik sowie die Mechanik und Stromversorgung befinden sich im Schrankschloss. Als Schlüssel können am CX2192 unterschiedliche Transponderträger eingesetzt werden, wie zum Beispiel ISO-Karte oder Schlüsselanhänger. -
Seite 7: Aufbau
CX2192 RODUKTBESCHREIBUNG auch ohne Stromversorgung, also zum Beispiel bei einem Batteriewechsel oder bei komplett entleerter Batterie erhalten. Die Uhrzeit wird dabei alle 30 Minuten in den nicht-flüchtigen Speicher geschrieben. Bei Ausbleiben der Stromversorgung bleibt die Uhr nach einigen Sekunden stehen und läuft bei wiederhergestellter Stromversorgung bei dem letzten gespeicherten Wert weiter. -
Seite 8: Varianten
CX2192 RODUKTBESCHREIBUNG Varianten Es stehen unterschiedliche Varianten zur Auswahl: Schließhebel in 3 verschiedenen Varianten Technische Daten 3.4.1 Allgemeine technische Daten Bezeichnung Wert Abmessungen 148,5 mm x 44,7 mm x 35 mm (H x B x T) (eingebaut) Türstärke Bis zu 20 mm... -
Seite 9: Abmessungen
CX2192 RODUKTBESCHREIBUNG 3.4.3 Abmessungen 44.6 29.3 35.9 max.20 37.5 26.5 Verwaltungszubehör 3.5.1 CX2530 Keyng Mit der Verwaltungssoftware CX2530 Keyng ist es möglich, das elektronische Schließsystem Clex private komfortabel vom PC aus zu verwalten. Die Software bietet im Vergleich zum Lern-Lösch-System einen erweiterten Funktionsumfang. -
Seite 10: Montage
Allgemeine Montagehinweise Montage unbedingt bei geöffneter Tür durchführen. Sicherstellen, dass an der Tür angebrachte Verschlüsse oder Abdichtungen den ordnungsgemäßen Betrieb des CX2192 nicht behindern. Sicherstellen, dass kein Überstand des Schrankschlosses die Tür am freien Schwingen hindert. ... -
Seite 11: Montage
CX2192 ONTAGE 4.1.3 Festlegen der Öffnungsrichtung Die Drehrichtung des Betätigungshebels wird durch die Position der kleinen Schraube am Befestigungsgewinde festgelegt. Öffnung durch Drehung des Betätigungshebels nach links: Öffnung durch Drehung des Betätigungshebels nach rechts: Montage Schrankschloss durch die Bohrungen der Tür schieben. - Seite 12 CX2192 ONTAGE Schrankschloss mit Hilfe von Befestigungsmutter und Befestigungsschraube fixieren. Schließhebel und Sicherungsscheibe mit Befestigungsmutter (Schließhebel) fixieren. Funktionsfähigkeit des Schrankschlosses überprüfen.
-
Seite 13: Inbetriebnahme
CX2192 NBETRIEBNAHME Inbetriebnahme Grundsätzlich gibt es 2 Möglichkeiten zur Verwaltung einer Clex private- Schließanlage und damit der Programmierung des CX2192 Schrankschloss: Verwaltung als Lern-Lösch-System Verwaltung mit der Software CX2530 Keyng und Funkstick/Programmierstation Servicekey einlernen Im Auslieferungszustand ist im Schrankschloss der Servicekey noch nicht eingelernt. -
Seite 14: Verwaltung Mit Keyng Cx2530
CX2192 NBETRIEBNAHME Innerhalb von 60 Sekunden das Schrankschloss erneut in den Programmiermodus bringen und den Servicekey vor der Leseeinheit halten. Das Schrankschloss signalisiert währenddessen durch kurze Töne den Erfolg. Nachdem der Programmiermodus nach 15 Sekunden verlassen wurde, sind alle Schlüssel gelöscht. -
Seite 15: Bedienung
CX2192 EDIENUNG Bedienung Wecken Im Auslieferungszustand ist beim Schrankschloss das automatische Wecken ausgeschaltet. Um die Berechtigung eines Schlüssels zu prüfen, muss es aus diesem Ruhemodus geweckt werden. Zum Wecken der Leseeinheit den Taster an der Vorderseite des Schrankschlosses drücken, bis die LED aufleuchtet. -
Seite 16: Signalisierungen
CX2192 EDIENUNG Signalisierungen Funktion Signal (akustisch und optisch) und Erläuterung Ruhemodus Kein akustisches oder optisches Signal Programmier- ● ▬ modus Beginn Langer Ton gefolgt von einem kurzen Ton Programmier- ● ▬ modus Ende Kurzer Ton gefolgt von einem langen Ton... -
Seite 17: Reinigung Und Wartung
CX2192 EINIGUNG UND ARTUNG Reinigung und Wartung Schrankschloss nur mit einem trockenen Tuch reinigen. Wartung 7.1.1 Batterie wechseln VORSICHT Verletzungsgefahr durch unsachgemäße Verwendung Batterien nicht aufladen, öffnen oder erhitzen. Entladene Batterien stets durch neue Batterien ersetzen. ... -
Seite 18: Störungen Im Betrieb
CX2192 TÖRUNGEN IM ETRIEB Störungen im Betrieb Fehlersignalisierungen Funktion Signal akustisch Erläuterung Speicherfehler/ 5 lange Töne, ▬ ▬ ▬ ▬ ▬ ● Konfigurationsfehler 1 kurzer Ton Kupplungsfehler 5 lange Töne, ▬ ▬ ▬ ▬ ▬ ● ● 2 kurze Töne RTC-Fehler (Uhr) 5 lange Töne,... -
Seite 19: Demontage Und Entsorgung
CX2192 EMONTAGE UND NTSORGUNG Demontage und Entsorgung Demontage Die Demontage wird in umgekehrter Reihenfolge der in Kapitel 4.2 (Seite 10) beschriebenen Montage durchgeführt. Entsorgung Schrankschloss nicht mit dem Hausmüll, sondern gemäß der Europäischen Richtlinie 2002/96/EG bei einer kommunalen Sammelstelle für Elektro- Sonderabfälle entsorgen. -
Seite 20: Glossar
CX2192 LOSSAR Glossar Begriff Erklärung Keyng Software zur Verwaltung einer Schließanlage MIFARE ® Technologie zur kontaktlosen Übertragung von Identifikationsdaten Schlüssel Datenträger, der die Berechtigungsinformation enthält. Dies kann zum Beispiel eine ISO-Karte oder ein Chip sein. Der Schlüssel wird teilweise auch Transponder genannt.
