N° Bornes Fonction
1-2 Alimentation
3 GND
4-5 Antenne
6-7 RX 2° Ch
8-9 24Vac
SCA o
10-11 Lumière de
service
12-13 PHOTO TEST
14 COM
15 OPEN
16 CLOSE
17 Pas à pas
18 PED
19 COM
20 STOP
21 PHOT O
22 SWO
23 SWC
24 PHOT C
25-26 DAS
27-28-29 Moteur
27-30 Condensateur
31-32 Clignotant
1) Couper l'alimentation.
2) Débloquer la porte manuellement, l'amener environ à la moitié de sa course et la rebloquer.
3) Restaurer l'alimentation.
4) Donner une commande de pas à pas en intervenant sur le bouton ou avec la radiocommande.
5) La porte doit se déplacer en ouverture. Si cela n'a pas lieu, inverser entre eux les fils de marche (27< >29) du moteur et les fils
du fin de course SWO-SWC (22< >23).
6) Coupez l'alimentation.Rétablissez l'alimentation.
La programmation des différentes fonctions de la logique de commande est effectuée en utilisant l'afficheur à cristaux liquides
présent sur le tableau de la logique et en programmant les valeurs désirées dans les menus de programmation décrits ci-après.
Le menu paramètres permet d'associer une valeur numérique à une fonction, comme pour un trimmer de réglage.
Le menu des logiques permet d'activer ou de désactiver une fonction, comme pour le réglage d'un dip-switch.
D'autres fonctions spéciales suivent les menus paramètres et logiques et peuvent varier suivant le type de logique de commande
ou de version de logiciel.
Les centrales CP.BULL-RI et MATRIX sont équipées d'un module radio incorporé pour la réception des télécommandes soit à
code fixe, soit à code variable avec fréquence de 433.92MHz et capable de mémoriser jusqu'à 64 codes différents.
Le menu RADIO et les logiques 2Ch et CVAR ne sont disponibles que dans ces deux centrales.
Les centrales CP.BULL et MATRIX-RE sont équipées de connecteur pour récepteur embrochable.

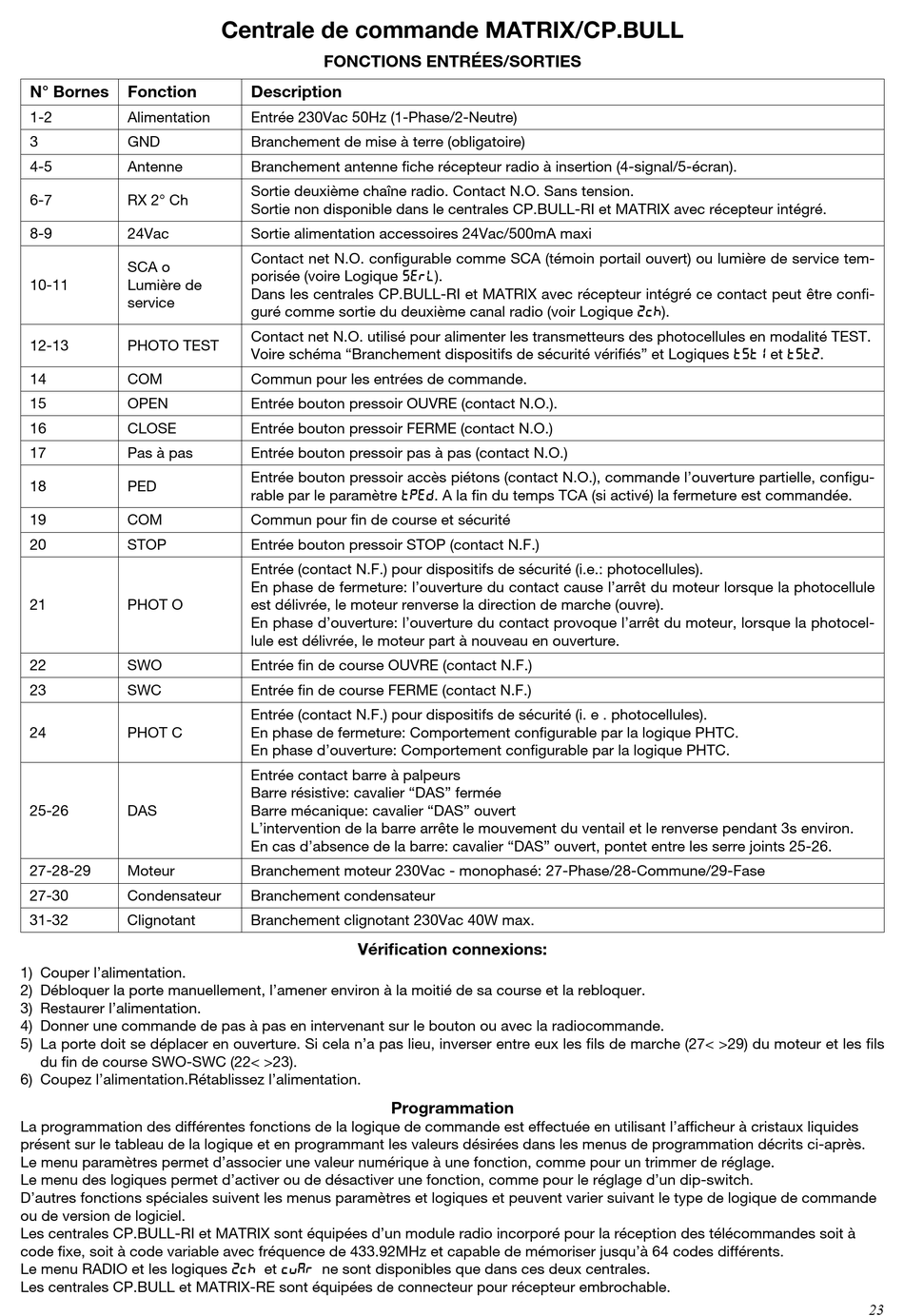

Centrale de commande MATRIX/CP.BULL
FONCTIONS ENTRÉES/SORTIES
Description
Entrée 230Vac 50Hz (1-Phase/2-Neutre)
Branchement de mise à terre (obligatoire)
Branchement antenne fiche récepteur radio à insertion (4-signal/5-écran).
Sortie deuxième chaîne radio. Contact N.O. Sans tension.
Sortie non disponible dans le centrales CP.BULL-RI et MATRIX avec récepteur intégré.
Sortie alimentation accessoires 24Vac/500mA maxi
Contact net N.O. configurable comme SCA (témoin portail ouvert) ou lumière de service tem-
porisée (voire Logique SERL).
Dans les centrales CP.BULL-RI et MATRIX avec récepteur intégré ce contact peut être confi-
guré comme sortie du deuxième canal radio (voir Logique 2Ch).
Contact net N.O. utilisé pour alimenter les transmetteurs des photocellules en modalité TEST.
Voire schéma "Branchement dispositifs de sécurité vérifiés" et Logiques TST1 et TST2.
Commun pour les entrées de commande.
Entrée bouton pressoir OUVRE (contact N.O.).
Entrée bouton pressoir FERME (contact N.O.)
Entrée bouton pressoir pas à pas (contact N.O.)
Entrée bouton pressoir accès piétons (contact N.O.), commande l'ouverture partielle, configu-
rable par le paramètre TPED. A la fin du temps TCA (si activé) la fermeture est commandée.
Commun pour fin de course et sécurité
Entrée bouton pressoir STOP (contact N.F.)
Entrée (contact N.F.) pour dispositifs de sécurité (i.e.: photocellules).
En phase de fermeture: l'ouverture du contact cause l'arrêt du moteur lorsque la photocellule
est délivrée, le moteur renverse la direction de marche (ouvre).
En phase d'ouverture: l'ouverture du contact provoque l'arrêt du moteur, lorsque la photocel-
lule est délivrée, le moteur part à nouveau en ouverture.
Entrée fin de course OUVRE (contact N.F.)
Entrée fin de course FERME (contact N.F.)
Entrée (contact N.F.) pour dispositifs de sécurité (i. e . photocellules).
En phase de fermeture: Comportement configurable par la logique PHTC.
En phase d'ouverture: Comportement configurable par la logique PHTC.
Entrée contact barre à palpeurs
Barre résistive: cavalier "DAS" fermée
Barre mécanique: cavalier "DAS" ouvert
L'intervention de la barre arrête le mouvement du ventail et le renverse pendant 3s environ.
En cas d'absence de la barre: cavalier "DAS" ouvert, pontet entre les serre joints 25-26.
Branchement moteur 230Vac - monophasé: 27-Phase/28-Commune/29-Fase
Branchement condensateur
Branchement clignotant 230Vac 40W max.
Vérification connexions:
Programmation
