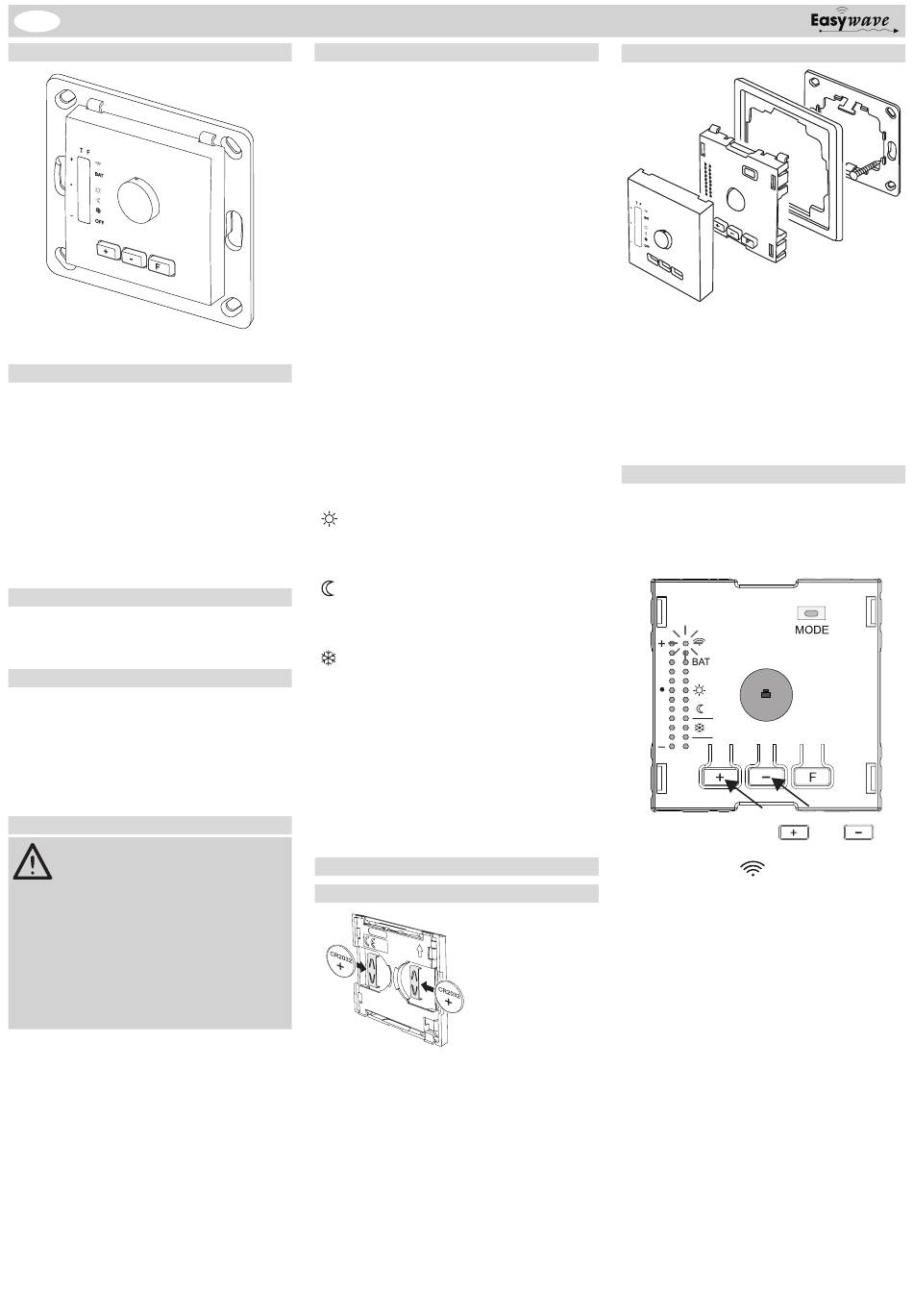

Eldat ST01 Bedienungsanleitung

ST01 Temperatursensor Heizung
D
Ausführung
ST01E5001-01
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave
Funk-Reichweite:
im Freien ca. 150 m
im Gebäude ca. 30 m
Betriebstemperatur: -20 °C bis +40 °C
Regelbereich: +14 °C bis +25 °C
Stromversorgung: 2 x 3 V-Batterie, CR2032
Abmessungen: Format 55
Abdeckung 55 x 55 x 16 mm
Platte 71 x 71 x 1,5 mm
Gewicht: 28 g
Lieferumfang
Sendemodul, 2 Batterien CR2032, Abdeckung,
Montageplatte, Befestigungsset, Bedienungsan-
leitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie das Gerät ausschließlich zur
Messung der Umgebungstemperatur und zur
Fernsteuerung der Easywave-Funkempfänger
RCJ15 und RCP05 für die Heizungssteuerung.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb neh-
men, lesen Sie bitte diese Anleitung
sorgfältig durch!
Beachten Sie auch die Bedienungsanleitungen
der Funkempfänger. Nehmen Sie keine eigen-
mächtigen Veränderungen am Gerät vor!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen.
Bewahren Sie die Batterien außerhalb der
Reichweite von Kindern auf.
Verpackungen gehören nicht in Kinderhände!
Format 55
Funktion
Der Temperatursensor ST01 ist ein batteriebe-
triebener Funk-Thermostat für den Innenbereich.
Detektierte Messwert-Abweichungen von einer
gewünschten Soll-Temperatur werden via Easy-
wave-Funktelegramm an die mit einem Heizsys-
tem gekoppelten Funkempfänger gesendet (Nur
mit RCJ15 und RCP15 möglich!). Dies ermöglicht
eine funkgesteuerte Temperaturregelung in ei-
nem Bereich von 14°C bis 25°C.
Der ST01 kann wahlweise im Regelmodus
EIN/AUS oder PWM betrieben werden. Diese
Modi bestimmen die Intervalle, in denen Funkte-
legramme ausgesendet werden:
EIN/AUS (I/O): Liegt die gemessene Temperatur
über dem eingestellten Soll-Wert, wird die Hei-
zung ausgeschaltet. Liegt der Ist-Wert unter dem
Soll-Wert, wird die Heizung eingeschaltet.
PWM (Pulsweitenmodulation): Dieser Modus ist
eine adaptive Regelung, d. h. der Temperatur-
sensor merkt sich das Heizverhalten und sendet
Schaltbefehle in größeren Zeitintervallen aus. Die
Batterielaufzeit wird dadurch verlängert.
Am Temperatursensor können drei verschiedene
Betriebsarten eingestellt werden: Tag-Betrieb,
Nacht-Absenkung und Frostschutz. Außerdem
kann der Temperatursensor ganz ausgeschaltet
werden.
In der Betriebsart Tag-Betrieb kön-
nen Soll-Werte für die gewünschte
Raumtemperatur am Tag dauerhaft
gespeichert werden.
In der Betriebsart Nacht-Absenkung
können Soll-Werte für die gewünsch-
te Nachttemperatur dauerhaft gespei-
chert werden.
In der Betriebsart Frostschutz wird
eine konstante Temperatur von
mindestens + 5 °C gehalten, um ein
Einfrieren der Rohre zu verhindern.
OFF Bei OFF werden keine Funk-Tele-
gramme ausgesendet.
Werkseitig wird der Temperatursensor mit folgen-
den Einstellungen ausgeliefert:
- Betriebsmodus I/O
- Betriebsart Tag-Betrieb
- Soll-Wert 20°C Raumtemperatur
Inbetriebnahme
Batterien einlegen
Sender montieren
A
1. Montageplatte (D) an den Montageort
anschrauben oder ankleben.
2. Abdeckrahmen (C, nicht im Lieferumfang
enthalten) auf die Montageplatte (D)
setzen.
3. Abdeckung (A) auf Sendemodul (B) stecken
und auf die Rasthaken (E) einrasten.
Temperatussensor in Empfänger einlernen
Beachten Sie dazu die Bedienungsanleitungen
der Empfänger!
1. Lernmodus am zugehörigen Empfänger
aktivieren. Dies können Sie nur am Emp-
fänger direkt tun.
2. Am Temperatusensor
te drücken, um Sendecode auszusenden.
→ Funksymbol
leuchtet kurz (2 s) auf
→ Sensor wurde in Empfänger eingelernt
Achten Sie auf die
richtige Polung!
Pluspol muss
sichtbar sein!
C
B
T F
I/O
PWM
OFF
ODER
-oder
am Temperatussensor
E
D
-Tas-
