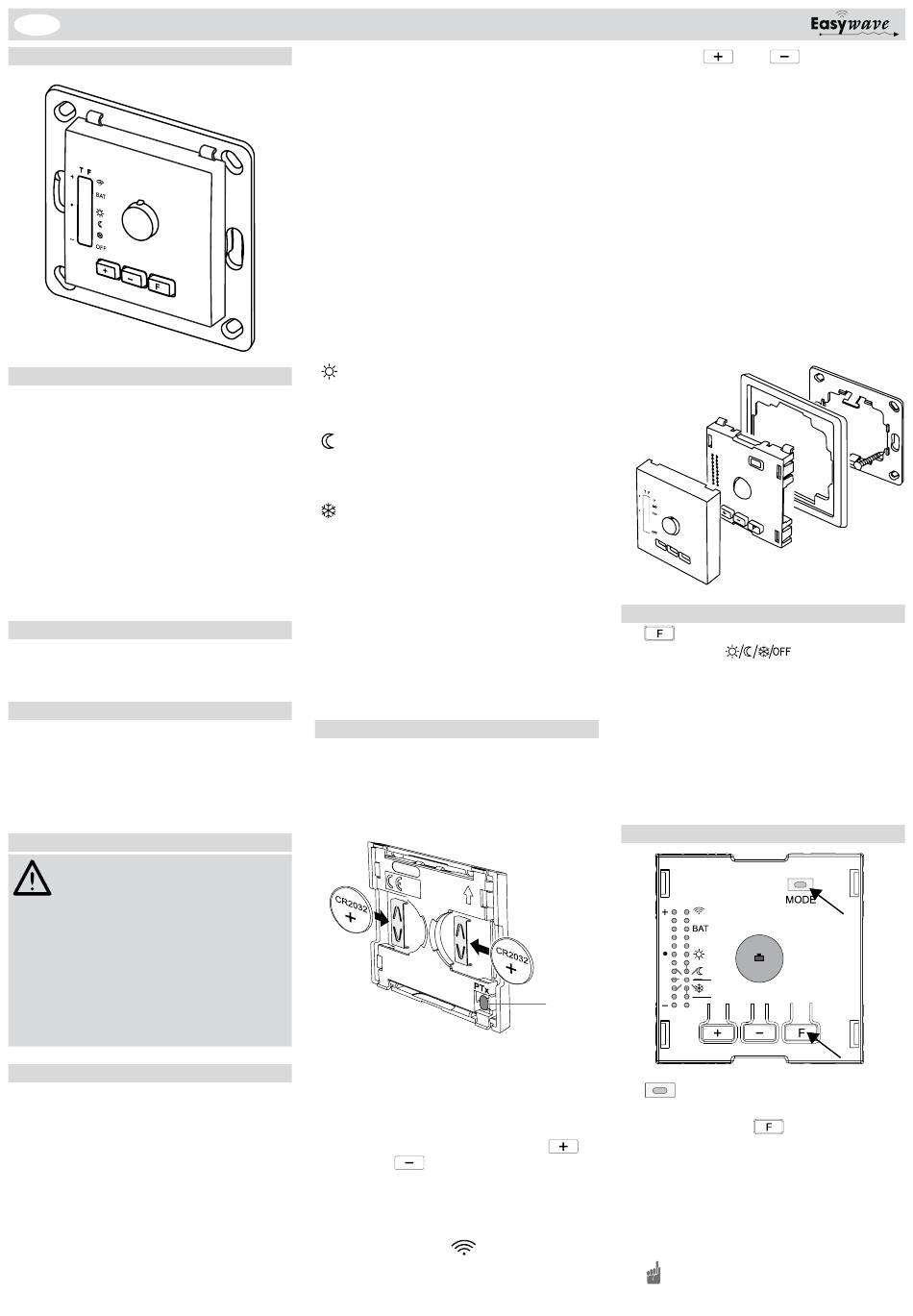

Eldat Easy wave ST01 Kurzanleitung

ST01 Temperatursensor Heizung
D
Ausführung
ST01E5001-01
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 4,47 mW
Modulation: FSK
Codierung: Easywave
Funk-Reichweite:
im Freien ca. 150 m
im Gebäude ca. 30 m
Betriebstemperatur: -20 °C bis +40 °C
Regelbereich: ca. +14 °C bis ca. +25 °C
Messzyklus: 1x pro Minute
Stromversorgung: 2 x 3 V-Batterie, CR2032
Abmessungen: Format 55
Abdeckung 55 x 55 x 16 mm
Platte 71 x 71 x 1,5 mm
Gewicht: 28 g
Lieferumfang
Sendemodul, 2 Batterien CR2032, Abdeckung,
Montageplatte, Befestigungsset, Bedienungsan-
leitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie das Gerät ausschließlich zur
Messung der Umgebungstemperatur und zur
Fernsteuerung von Easywave-Funkempfängern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb neh-
men, lesen Sie bitte diese Anleitung
sorgfältig durch!
Beachten Sie auch die Bedienungsanleitungen
der Funkempfänger. Nehmen Sie keine eigen-
mächtigen Veränderungen am Gerät vor!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen.
Bewahren Sie die Batterien außerhalb der
Reichweite von Kindern auf.
Verpackungen gehören nicht in Kinderhände!
Funktion
Der Temperatursensor ST01 ist ein batteriebe-
triebener Funk-Thermostat für den Innenbereich.
Detektierte Messwert-Abweichungen von einer
gewünschten Soll-Temperatur werden via Easy-
wave-Funktelegramm an die mit einem Heizsys-
tem gekoppelten Funkempfänger gesendet. Dies
ermöglicht eine funkgesteuerte Temperaturrege-
lung in einem Bereich von ca. 14°C bis ca. 25°C.
Der ST01 kann wahlweise im Regelmodus
EIN/AUS oder PWM betrieben werden. Diese
Modi bestimmen die Intervalle, in denen Funkte-
legramme ausgesendet werden:
Format 55
EIN/AUS (I/O): Liegt die gemessene Temperatur
über dem eingestellten Soll-Wert, wird die Hei-
zung ausgeschaltet. Liegt der Ist-Wert unter dem
Soll-Wert, wird die Heizung eingeschaltet.
Alle aktuellen Telegramme werden im 4-Stunden-
Rhythmus erneut gesendet, um die Notschaltung
der entsprechenden Empfänger (z. B. RCJ15 und
RCP15) nicht auszulösen.
PWM (Pulsweitenmodulation: nur mit kompatib-
len Empfängern möglich): Dieser Modus ist eine
adaptive Regelung, d. h. der Temperatursensor
analysiert das Heizverhalten und sendet Schalt-
befehle in größeren Zeitintervallen. Die Batte-
rielaufzeit wird dadurch verlängert.
Am Temperatursensor können drei verschiedene
Betriebsarten eingestellt werden: Tag-Betrieb,
Nacht-Absenkung und Frostschutz. Außerdem
kann der Temperatursensor ganz ausgeschaltet
werden.
In der Betriebsart Tag-Betrieb kön-
nen Soll-Werte für die gewünschte
Raumtemperatur am Tag dauerhaft
gespeichert werden.
In der Betriebsart Nacht-Absenkung
können Soll-Werte für die gewünsch-
te Nachttemperatur dauerhaft gespei-
chert werden.
In der Betriebsart Frostschutz wird
eine konstante Temperatur um den
Gefrierpunkt gehalten, um ein Einfrie-
ren der Rohre zu verhindern.
Bei OFF erfolgt keine Temperaturre-
OFF
gelung. Alle 4 Stunden wird das Sta-
tussignal Code B (AUS) gesendet.
Werkseitig wird der Temperatursensor mit folgen-
den Einstellungen ausgeliefert:
- Betriebsmodus I/O
- Betriebsart Tag-Betrieb
- Soll-Wert 20°C Raumtemperatur
Inbetriebnahme
1. Batterien einlegen
Legen Sie die beiliegenden Batterien in das
Sendemodul ein.
Achten Sie auf die richtige Polung!
Der Pluspol muss sichtbar sein!
2. Sensor in Empfänger einlernen und
Temperatur wählen
1. Bringen Sie den Empfänger in Lernbe-
reitschaft. Lesen Sie hierzu die Bedie-
nungsanleitung des Empfängers.
2. Am Temperatursensor die Taste
oder drücken. Der Easywave-
Code A (+) oder B (-) wird gesendet.
Hierfür muss sich der Sensor in Be-
triebsbereitschaft befinden, die LEDs
müssen aus sein.
→ Funksymbol am Sensor leuchtet
kurz auf, Sendecode wurde in Emp-
fänger eingelernt.
3. Taste
um den Temperatur-Soll-Wert einzu-
stellen. Sind IST-Wert und Soll-Wert
identisch, flackert die LED.
→ 10 Sekunden lang keine Taste drü-
cken. Sensor wechselt in die Be-
triebsbereitschaft, der eingestellte
Soll-Wert wird gespeichert und die
LEDs sind aus.
3. Sensor montieren
1. Montageplatte (D) an den Montageort
anschrauben oder ankleben.
2. Abdeckrahmen (C, nicht im Lieferum-
fang enthalten) auf die Montageplatte
(D) setzen.
3. Abdeckung (A) auf Sendemodul (B)
stecken und auf die Rasthaken (E)
einrasten.
A
Betriebsart anzeigen und verändern
1. -Taste wiederholt drücken, um zw. den
Betriebsarten
→ LED in der rechten LED-Spalte (F) zeigt
an, in welcher Betriebsart sich der
Temperatursensor befindet.
→ In der linken LED-Spalte (T) werden die
aktuelle Temperatur und der Temperatur-
Sollwert für die aktuelle Betriebsart ange-
zeigt.
2. 10 Sekunden lang keine Taste drücken, um
Eingabe zu speichern. Die LED erlischt
Regelmodus auswählen
T F
I/O
Lerntaste
PWM
OFF
PTx
1. MODE-Taste drücken. Der aktuelle
Modus wird für 10 s angezeigt.
2. Innerhalb der 10 s
zwischen PWM und I/O umzuschalten.
3. 10 s lang keine Taste drücken.
→ LED erlischt und der Temperatursensor
verlässt den Einstellmodus und geht
in den Mess- u. Regelmodus (Anzeige
erlischt).
→ Einstellungen wurden gespeichert
Der gespeicherte Regelmodus bleibt
auch bei einem Batteriewechsel erhalten.
oder erneut drücken,
E
D
C
B
zu wechseln.
(1.)
(2.)
-Taste drücken, um
